у

растягивает стержень (рис. 1.13).

Изгибающий момент M x считается положительным, если он

вызывает растяжения в точках сечения с положительными координа-

тами у. Аналогично, положительный изгибающий момент M y

вызывает растяжение в точках с положительными координатами х

(рис. 1.13).

Поперечные силы Qx , Qy будут считаться положительными,

если в сечении, нормаль к которой совпадает с направлением оси Оz,

26

они направлены в сторону направления осей Ох, Оу, соответственно

(рис. 1.13а).

В сечении, нормаль к которому направлена противоположно оси

Оz (рис. 1.13б), положительные поперечные силы Qx , Qy направлены в стороны, противоположные осям Ох, Оу.

Крутящий момент T будем считать положительным, если,

при взгляде со стороны оси Оz на сечение, он стремится повернуть стержень против часовой стрелки (рис. 1.13).

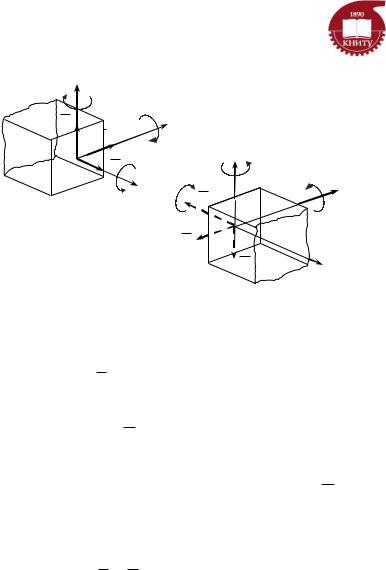

На рис. 1.13 показаны направления действия положительных внутренних сил и моментов.

27
