КОНСТРУКЦИИ ДЛЯ ПОВТОРЕНИЯ
Ðèñ.2
publish.com.ua-http://www.ra |
|
Ðèñ.3 |
|
||
|
|
||||
|
|
|
|||
E-mail: konstruktor@sea.com.ua |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ðèñ.4 |
|
||||
|
|
||||
|
|
|
|
|
|
$ |
Конструктор ¹ 10/2002 |
|
|
||

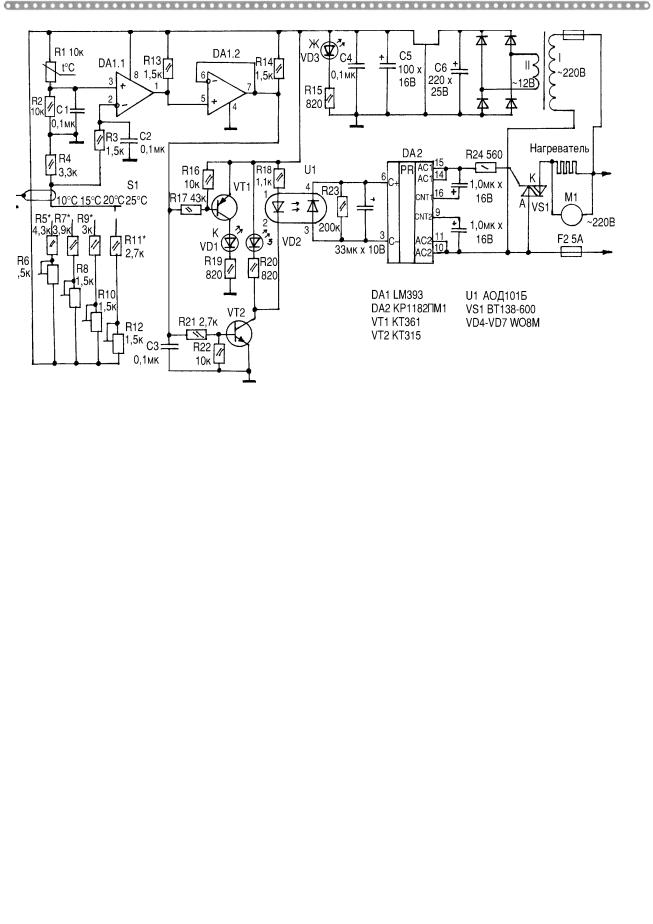

ной сигнал формируется делителем напряжения R1, R2, опорное напряжение компаратора снимается с делителя напряжения R4, R5 - R12 соответственно. Пределы регулирования температуры определяются номиналом резисторов R4R12 и могут быть изменены. Светодиоды VD1, VD2 служат для индикации режима работы регулятора. В качестве ключевого элемента использован симистор VS1, которым управляет специализированная микросхема DA2, применение которой обусловлено мощностью нагрузки, характером (активно-индук- тивная), ключевым режимом работы [3]. Силовая часть схемы гальванически развязана с цепями управления.
При температуре нагреваемого помещения ниже заданной вели- чины на выходе повторителя DA1.2 (вывод 7) низкий уровень напряжения, транзистор VT2 закрыт, сопротивление в цепи управления микросхемы DA2 велико, нагреватель
èвентилятор включены. Транзистор VT1 открыт, светодиод VD1 светится, индицируя выключение нагревателя. При достижении заданной температуры происходит переклю- чение компаратора, при этом VT1 закрывается,VT2 открывается, сопротивление в цепи управления DA2 уменьшается, симистор VS1 закрывается, отключая нагреватель
èвентилятор. При снижении температуры процесс повторяется.
Вид платы регулятора температуры приведен на рис. 3 (верх), монтаж и печать - рис. 4 (низ).
Блок питания терморегулятора
КОНСТРУКЦИИ ДЛЯ ПОВТОРЕНИЯ / СЕКРЕТЫ ТЕХНОЛОГИИ
собран по классической схеме и выдает напряжение 9 В при токе на- |
терморегулятора. Правильно собранный терморегулятор начинает ра- |
|
грузки до 100 мА. |
ботать сразу. Наладку диапазонов регулировки производят следующим |
|
Детали. В устройстве применены резисторы типа МЛТ-0,125, |
образом. Терморезистор помещают в стеклянную пробирку с теплопро- |
|
МЛТ-0,25. Малогабаритные конденсаторы С1-С4 (можно использовать |
водящей пастой типа КПТ-8 и опускают в емкость с водой (стеклянная |
|
конденсаторы типа КМ) и электролитические конденсаторы - импортно- |
банка). Воду в банке подогревают с помощью кипятильника (нагрева- |
|
го производства. Светодиоды VD1-VD3 малогабаритные импортного про- |
теля), включенного через ключ VS1. Контролируя с помощью градусни- |
|
изводства, красного, зеленого и желтого свечения соответственно. В ка- |
ка температуру воды (при необходимости доливают холодную), резис- |
|
честве датчика температуры применен терморезистор типа СТ3-19, |
торами R6, R8, R10, R12 подстраивают температуру срабатывания ус- |
|
можно применить ММТ-4 и другие, при этом инерционность срабаты- |
тройства. Диапазоны регулирования могут быть изменены по усмотре- |
|
вания устройства может возрасти. Резисторы R6, R8, R10, R12 - СП5-2. |
нию потребителя. Затем устанавливают терморезистор в корпусе тер- |
|
Трансформатор Т1 малогабаритный на напряжение 12…15 В, при то- |
морегулятора как можно дальше от нагревающихся элементов и про- |
|
ке до 100 мА. Стабилизатор LM78L09 можно заменить КРЕН8А. Диод- |
веряют работу обогревателя в целом. При необходимости корректируют |
|
ный мост VD4-VD7 малогабаритный импортного производства. Транзи- |
температуру срабатывания устройства резисторами R6, R8, R10, R12 не- |
|
сторы КТ315, КТ361 с любым буквенным индексом, оптрон АОД101А, |
посредственно при работе в нагреваемом помещении. |
|
Б, В, Г, АОД129А, Б. Симистор ВТ138-600 может быть заменен ВТ137- |
|
|
600, ВТ139-600 в соответствии с мощностью спирали. Можно так же |
Литература |
|
использовать КУ208. Симистор устанавливается на радиатор площадью |
1. Шелестов И.П. Радиолюбителям. Полезные схемы. Кн. 1. - |
|
не менее 200 см2. Нагревательную спираль можно изготовить из нихро- |
||
М.: Солон, 1988. |
||
мового провода диаметром 0,3…0,5 мм, сопротивление спирали долж- |
2. В помощь радиолюбителю. Выпуск 97. - М.: ДОСААФ, |
|
но быть в пределах 40…50 Ом. Вентилятор типа ВН-2, ВВФ-71М. Тер- |
||
1987. |
||
морегулятор собран на печатной плате размером 40Ч 120 мм. |
||
3. Радио. - 2000. - ¹3 |
||
Наладка. После изготовления проверяют работу нагревателя без |
||
|
||
|
|
 ïомощь êонструктору-ëюбителю
|
|
О.Г. Рашитов, г. Киев |
В предыдущих статьях данной |
и т.д.). Из сосны очень хорошо изготавли- |
структуру. |
серии (см. “Конструктор” 6, 8 /2002) |
вать силовые детали ящиков радиоаппара- |
Древесина бука сильно усушивается и |
были рассмотрены вопросы, каса- |
туры. Из сосны получаются также хорошие |
коробится. Это основной недостаток бука, |
ющиеся металлов и их обработки. |
отражательные доски для динамиков в вы- |
поэтому его применять необходимо толь- |
В данной статье коснемся часто |
сококачественных акустических агрегатах. |
ко при изготовлении изделий габаритных |
применяемого материала - древе- |
В зависимости от толщины сосновой дос- |
размеров. Фанеровка шпоном бука дает |
сины. Упор будет сделан на приме- |
ки она по-разному “поет”. Доски из сосны |
очень хороший внешний вид. Шпон бука |
нение древесины в радиолюбитель- |
очень быстро просыхают и почти не коро- |
хорошо клеится, полируется и лакируется. |
ской практике. |
бятся. Детали из сосны хорошо клеятся, хо- |
Фанеровка из бука чаще применяется для |
|
рошо окрашиваются и лакируются. А ес- |
окончательной отделки изделий из дерева. |
Древесина - это самый доступный и де- |
ли сосну обессмолить и произвести поро- |
В любительской практике применяется |
шевый материал, применяемый конструкто- |
заполнение, то ее можно и полировать. |
ольха, которая хорошо обрабатывается. |
рами-любителями в различных областях |
Ель по качеству древесины, конечно, |
Структура ольхи однородна. Дерево это |
технического творчества. Из древесины |
похуже сосны, но лучше клеится или, как |
мягкое и хорошо подделывается под орех, |
можно изготовить очень красивые и каче- |
говорят столяры, держит клей. Отража- |
красное дерево, мореный клен. |
ственные корпуса и футляры для радиоап- |
тельные доски, изготовленные из ели зву- |
Остальные виды древесины: клен, липа, |
паратуры. Для качественных систем звуко- |
чат более качественно, чем из сосны. Зву- |
тополь и т.д. не нашли достаточного при- |
воспроизведения (колонок) аудиосистем, |
чание ели боле сочное и мягкое. Изделия |
менения в практике радиолюбительства, |
конечно, лучше всего применять соответ- |
из ели очень хорошо и быстро высыхают, |
поэтому касаться их не будем. |
ствующую древесину, а не пластмассы и |
мало коробятся. К недостатку нужно отне- |
Выбор породы древесины определяется |
различные древесноволокнистые или дре- |
сти неравномерность окраски. |
назначением изделия, формой этого из- |
весностружечные плиты. Корпус радиоап- |
Дубовая древесина очень прочна и |
делия и его внешним видом. Т.к. древеси- |
паратуры, изготовленный из древесины, |
имеет красивую специфическую текстуру. |
на имеет слоисто-волокнистую структуру, |
даже очень дешевой и простенькой, обли- |
Дуб необходимо применять там, где на |
то качество изделия из древесины зависит |
цованный (фанерованный) далее шпоном |
детали прикладываются большие усилия |
от плоскости среза. Различают три основ- |
ценных пород древесины после соответст- |
(нагрузки). Хорош шпон из дуба. Дуб очень |
ных среза: поперечный (торцовый) - срез |
вующей обработки приобретает очень |
хорошо полируется и лакируется. А окле- |
поперек волокон; радиальный - по оси |
красивый, темный, естественный вид, и ни- |
енные дубовым шпоном изделия имеют |
ствола; тангенциальный - в плоскости вдоль |
какие другие материалы с ним (деревом) не |
очень красивый внешний вид. |
ствола дерева, отстоящей от оси на любом |
сравнятся. |
Также часто в практике радиолюбителя |
расстоянии. Необходимо учесть, что бру- |
Приобретя некоторый опыт работы с |
применяется береза. Береза отличается |
ски и доски радиального среза меньше |
деревом, конструктор-любитель (да и лю- |
большой красотой и очень широкими воз- |
подвержены короблению, чем остальные. |
бой человек) сможет выполнять работы по |
можностями к имитации. Береза обладает |
Древесина, которая идет на изготовле- |
изготовлению из древесины корпусов и не |
мелкоструктурностью рисунка, однородна |
ние различных изделий, классифицируется |
только. |
и очень хорошо полируется без всякой |
на цельную древесину - бруски, доски, |
Рассмотрим наиболее применяемые на |
подготовки (порозаполнения). Но у бере- |
рейки и т.п.; материалы из шпона-фанеры, |
практике сорта древесины. |
зы есть один существенный недостаток: |
шпон облицовочный, плиты из фанеры и |
Первое место, конечно, занимает сосна |
она коробится и загнивает в среде с по- |
т.п.; материалы из щепы и стружки - ДВП, |
из-за ее доступности и дешевизны. Сосна |
вышенной влажностью. Не очень помога- |
ДСП; материалы из измельченной фанеры |
очень легкая, имеет прямые слои, прочная, |
ет окрашивание или лакирование. Хотя |
и опилок и т.д. |
очень легко поддается различной механи- |
красить изделия из березы это, по меньшей |
Для изготовления изделий из дерева не- |
ческой обработке (распиловке, шлифовке |
мере, не корректно, учитывая ее красивую |
обходимо применять только сухую древе- |
|
|
Конструктор ¹ 10/2002 |
ua.com.konstruktor@sea mail:-E
ra.http://www
publish-
com. ua.
%
E-mail: konstruktor@sea.com.ua http://www.ra-publish.com.ua
&
СЕКРЕТЫ ТЕХНОЛОГИИ
сину, иначе неизбежно коробление изделия, его загнивание. Изделие из сырого дерева очень плохо обрабатывается, плохо клеится, плохо полируется и лакируется. Если положить лак (и даже олифу) на сырое дерево, то покрытие обязательно покроется белыми пятнами, которые практически не удаляются.
Сушка древесины заключается в удалении ее (влаги) с поверхности и перемещения влаги из толщи древесины к ее поверхности. Конечно, с поверхности влага уходит быстрее, особенно когда сушатся заготовки большого диаметра (сечения). Луч- ше, конечно, сушку производить на открытом воздухе (атмосферная сушка). Это длительный процесс, зато самый качественный.
Применение сушильных камер ускоряет процесс сушки древесины. Так, например, доска толщиной 50 мм и с относительной влажностью 60% сушится в камере в нормальном режиме до влажности 12% не менее 5 суток. Имеется еще и форсированный режим сушки, но он применяется только в промышленных условиях. Специальные приборы следят за внутренними напряжениями в просушиваемой древесине, чтобы не вызвать растрескивания и коробления. После интенсивной сушки древесину обрабатывают специальными составами с применением специальных методов, иначе древесина может снова быстро набрать влагу.
В любительских условиях лучше всего сушить древесину в естественных условиях. Доски обязательно складывают крест накрест, т.е. один слой досок (брусков) кладем вдоль одну к одной, второй - поперек под углом 90° , третий - вдоль и т.д. А сверху на всю площадь необходимо положить небольшой груз.
На открытом воздухе древесина высушивается до влажности 20-25%. Все зависит от времени года, погоды и где находится просушиваемая древесина. Но для изготовления изделий, которые используются в жилых помещениях, древесина должна иметь влажность 10-12%. Значит изготавливать изделия из древесины лучше после досушивания и лучше в заготовках под изделие с учетом на усушку. Но как бы Вам не хотелось ускорить процесс досушки, нельзя класть заготовки у нагревательных приборов, около отопительных устройств (печей). Лучше всего досушивать заготовки на антресолях или на чем-либо подобном (стеллажах).
И еще - усушка вдоль волокон составляет около 0,1%, в радиальном направлении - 3-5%, а в тангенциальном - 6-10%. Выбор древесины для Ваших поделок зависит от Вашего вкуса, Ваших возможностей и требований, предъявляемых к изделию, способов обработки, отделки и т.д.
Свойства основных видов древесины описаны выше. Выбирайте. В Вашем распоряжении могут быть цельные доски, бруски, брусочки из различных пород древе-
сины, фанеры, ДСП, ДВП, паркетные дощечки и т.д. Так, например, паркетная дощечка очень хороша для изготовления декоративных элементов изделия, ответственных деталей, а также узлов, несущих механические нагрузки. Вообще в руках лю- бителя-умельца все пригодится, только необходимо применить творческую фантазию. Доски для изделий лучше всего выбирать радиального среза и, конечно, хорошо просушенные и выдержанные, т.к. такие доски меньше подвержены короблению и легче обрабатываются.
Для изготовления корпусов радиоаппаратуры широко используется фанера, желательно березовая или ольховая толщиной 4…10 мм. При раскройке досок, брусков, фанеры необходимо произвести разметку карандашом, оставляя обязательно небольшой припуск на чистовую обработку (по длине 10…15 мм, по ширине 3…5 мм). Необходимо учитывать и толщину пилы, которой производят распиловку. Пиление древесины можно производить ножовками различной толщины или лучковой пилой, фанеры - специальными фанерными пилами, полотна у которых имеют выпуклую форму и мелкие зубья, они почти не дают скола фанеры. Для сверления древесины лучше всего применять специальные сверла. Поперечное сверление производят центрованными сверлами - перками, а продольное - спиральными. Такое сверление производят или коловоротом, или дрелью с маленькими оборотами.
Для того чтобы отверстие было чистое, лучше сначала просверлить отверстие сверлом в 2-3 раза меньшим диаметром, а затем, зажав нужное сверло, просверлить отверстие до половины толщины доски, а затем, перевернув ее, досверлить с обратной стороны. Можно, конечно, просверлить и в один проход, но в этом слу- чае необходимо очень плотно, желательно струбциной, прижать снизу к доске дополнительную дощечку с более плотной древесиной.
Если отверстие более 25 мм, лучше всего применить циркулярный кондуктор с последующей доработкой краев отверстия (подобное устройства будут описаны в последующих статьях). Как было сказано выше, в радиолюбительской практике применяется цельная древесина и материалы из шпона.
Материалы из шпона имеются такие: фанера строганная (шпон) - выпускается в виде тонких листов толщиной 0,8; 1,0; 1,2; 1,5 мм (основные размеры). Срез такого шпона может быть радиальным, полурадиальным и тангенциальным. Очень красивый срез тангенциальный. Длина листов от 1 метра и выше, ширина от 80 см. Хотя бывают и разрядные листы меньшего размера.
При фанеровании деталей шпоном необходимо различать левую и правую сторону. Правая более чистая и гладкая. На деталь шпон наклеивается левой стороной.
Конструктор ¹ 10/2002
Радиолюбители в своей практике часто применяют многослойную клееную фанеру (березовую или облицованную, венированную, фанеру). Березовая фанера выпускается нескольких типов: БС-1 - равнослойная, т.е. слои (волокна) у нее идут взаимопараллельно; БП-1 - взаимоперпендикулярно; БПС-1 - атмосферостойкая фанера повышенной жесткости. Также имеются фанеры типа ФСФ - склеена фенольными клеями, ФК - карбамидными, ФБА - альбумино-казеиновыми клеями. Фанеры ФСФ и ФК - водоупорные. Фанера в зависимости от качества бывает 5- ти видов (основные):
А/АВ; АВ/В; В/ВВ; ВВ/С и С/С. Выпускается также фанера, облицован-
ная пленкой или пленкой с рисунком текстуры ценных пород древесины. Например, ДФ-1 облицована прозрачной пленкой, а ДФ-2 - пленкой или бумагой с рисунком текстуры древесины. Выпускается также фанера водоупорная (бакелизированная), например, марки ФБС; ФБС1;
ÔÁÑÂ; ÔÁÑÂ1; ÔÁÂ; ÔÁÂ1 è ò.ä. Îíè
склеены бакелитовыми смолами.
Часто изделия из дерева необходимо склеивать - это самый распространенный способ соединения деревянных изделий. Имеются клеи различных типов и с различ- ными свойствами. Предпочтение нужно отдавать столярному клею, клею ПВА, казеиновому клею и современным клеям-смо- лам (будут рассмотрены в последующих статьях). Казеиновый клей требует запрессовки. Основное требование к клеям - прочность и незаметность соединения. Последнее требование необходимо соблюдать, если отделка завершается прозрач- ным покрытием. А если производится окраска древесины, клеевой шов должен принимать цвет, не отличающийся от цвета древесины. Радиолюбители, в основном, применяют водяные красители, значит, и клей необходимо выбирать в этом случае водяной.
Для того чтобы соединение было проч- ным и незаметным, детали необходимо очень тщательно подгонять друг к другу. Ровные плоские или прямоугольные кромки прифуговывают. Если такой возможности нет, то необходимо поступать следующим образом. Выпаивают одну деталь, а затем покрывают сухой краской или штрихуют мягким карандашом, затем на правую плоскость накладывают вторую. Краска или карандаш отмечает выпуклые места. Эти места далее удаляют, например, стамеской, циклей или напильником до тех пор, пока плоскости не будут плотно подогнаны друг под друга. Затем краску или карандаш удаляют мягкой резинкой или легким циклеванием.
Соединение на клею часто дополняют шурупами, нагелями, гвоздями. Если невозможно обеспечить минимальный зазор между соединяемыми деталями, необходимо применять клеевые пасты.
(Продолжение следует)
|
СЕКРЕТЫ ТЕХНОЛОГИИ/ТВОЕ ПОМЕСТЬЕ |
||
Новые“профессии”термоклея |
что места склейки следует очистить от сле- |
||
|
|
Термоклеем черного цвета можно за |
|
|
|
несколько минут отремонтировать рассло- |
|
|
|
ившуюся обувную подошву. Естественно, |
|
|
|
дов старого клея, зашкурить и обезжи- |
|
А.Л. Бутов, с. Курба, Ярославская обл. |
|
рить ацетоном или бензином. Соедине- |
|
В нашей жизни неизбежно случаются |
евым пистолетом, заполняется проделанное |
ние получается на удивление прочным и |
|
эластичным. Уникальные свойства этого |
|||
такие ситуации, когда радиолюбители за- |
в стене углубление. Лучше это делать па- |
клея позволяют при необходимости произ- |
|
имствуют для своего творчества различные |
яльником, так как получается более креп- |
вести повторную склейку даже в походных |
|
приемы из других областей техники и бы- |
кое сцепление клея с основой. Шуруп |
условиях. Пустотелые каблуки станут на- |
|
та. А нельзя ли повернуть вектор мысли на |
вдавливается от руки в еще вязкую нео- |
много прочнее, если их залить таким кле- |
|
180° ? Почему бы радиолюбителям не по- |
стывшую массу или без усилий завинчива- |
ем. Для увеличения жесткости можно сме- |
|
делиться своими навыками с “обычными” |
ется отверткой. Этот метод хорош тем, |
шать клей с каким-либо наполнителем, на- |
|
людьми. |
что не обязательно просверливать отвер- |
пример сухими древесными опилками. |
|
Как правило, чтобы закрепить на бетон- |
стие меньшей глубины, и тем, что полимер- |
При остеклении оконных рам примене- |
|
ной или кирпичной стене какой-либо доста- |
ный расплав “намертво” сцепляется как с |
||
ние эластичного термоклея белого цвета |
|||
точно тяжелый предмет, в ней сверлят |
основой, так и с шурупом, что позволяет |
вместо обычной серо-коричневой окон- |
|
твердосплавным сверлом небольшое отвер- |
получить надежную фиксацию даже в от- |
ной замазки позволяет быстро, надежно и |
|
стие глубиной 30…50 мм, в которое потом |
верстиях конусовидного профиля. Обрати- |
главное эстетично выполнить работу. При |
|
забивается деревянный или пластмассо- |
мость такого клея позволяет при необхо- |
этом может даже не потребуется заби- |
|
вый дюбель. Использование дюбелей, осо- |
димости быстро извлечь шуруп, немного по- |
вать фиксирующие стекло гвоздики и под- |
|
бенно деревянных, имеет ряд недостат- |
догрев его паяльником или газовой зажи- |
крашивать. |
|
ков, о которых уже неоднократно расска- |
галкой. |
Расшатавшиеся стулья или вырванные |
|
зывалось в соответствующей литературе. |
Поврежденную керамическую сантехни- |
||
из ДСП мебельные петли термоклей помо- |
|||
Предлагаю вместо них пользоваться по- |
ку на время отсутствия замены можно ре- |
жет привести в порядок. Склейку делают |
|
лимерным расплавом - разноцветным тер- |
монтировать не только с помощью “медлен- |
примерно так, как описано в варианте с |
|
моклеем в виде стержней длиной 30…35 см, |
ной эпоксидки”. Так как термоклей доста- |
сантехникой. Что можно сделать еще? Ус- |
|
диаметром 1 см, который можно недоро- |
точно устойчив к воде, можно оперативно |
транить мелкие повреждения линолеумно- |
|
го приобрести в магазинах, торгующих |
склеить поврежденную керамическую сан- |
го покрытия (материалы-то “родственные”), |
|
радиодеталями. Этот клей затвердевает |
технику, длительно не контактирующую с |
кафельной плитки, закрепить наружную |
|
при охлаждении до комнатных температур |
горячей водой. Естественно, что склеива- |
электропроводку, приклеить телефонную |
|
и не дает усадки, т.е. не изменяется в объ- |
емые поверхности должны быть совершен- |
розетку, быстро отремонтировать садо- |
|
åìå. |
но сухими. Чтобы горячий клей лучше “впи- |
вый инструмент, оперативно изменить очер- |
|
Необходимым количеством клея, разо- |
тался” в керамику, места сколов подогре- |
тания моделируемых конструкций, и что-то |
|
гретого паяльником или специальным кле- |
вают электрофеном. |
еще вы сможете добавить сами. |
|
|
|
||
Житейские мелочи. Горячая вода для бытовых нужд
В статье рассмотрены вопросы выбора водонагревателя для обеспечения горячей водой отдельной семьи.
Каждый год в доме, где я живу, в лучшем случае, на три недели исчезает горячая вода. Это бывает в связи с ремонт- но-профилактическими работами в бойлерной. Потерю этого удобства в первый же день замечает вся семья. Между тем, даже в столичном городе есть множество домов, а то и микрорайоны, которые страдают постоянно от недостаточной поставки централизованно горячей воды. Выход единственный - приобрести собственный водонагреватель.
Различают водонагреватели накопительные и проточные. Накопительные водонагреватели имеют малую потребляемую мощность при большом объеме бака, для проточных водонагревателей характерна обратная зависимость. Какие же лучше? Проточный водонагреватель дает горячую воду практически сразу после включения, но’ тонкой струей и непрерывно. Чтобы вода текла как из крана, для электрического водонагревателя необходимо напряжение 3Ч 380 В и 12...30 кВт мощности. Именно такую мощность имеют со-
В. Самелюк, г. Киев
временные газовые колонки, которые дают 5...17 литров воды в минуту. Накопительный также сразу дает горячую воду, но запас ее ограничен, так как вода подогревается заранее продолжительное время. Смешивая горячую воду из 50-литрового нагревателя с холодной водой можно получить: 90 л воды с температурой 40° С, либо 60 л воды с температурой 60° С. Жителям сел, поселков и пригородов, которые имеют автономное водяное отопление, одним из вариантов получения горячей воды может быть приобретение бойлера косвенного нагрева. Бойлер подключается к отопитель-
Таблица 1
Модель |
Описание модели, |
Расход воды при |
Масса, |
Öåíà, |
|
производитель |
∆ t=45îÑ, ë/÷ |
êã |
ãðí. |
SO120-1 |
Напольный, 120 л, |
590 |
135 |
2990 |
|
”Jnkers” (Германия) |
|
|
|
SO160-1B |
Напольный, 160 л, |
590 |
150 |
3200 |
|
”Jnkers” (Германия) |
|
|
|
S100 |
Напольный, 120 л, |
476 |
55 |
2990 |
|
“Reflex” (Германия) |
|
|
|
S150 |
Напольный, 155 л, |
757 |
80 |
3200 |
|
“Reflex” (Германия) |
|
|
|
Конструктор ¹ 10/2002
ua.com.publish-ra.http://www ua.com.konstruktor@sea mail:-E
'
ТВОЕ ПОМЕСТЬЕ
E-mail: konstruktor@sea.com.ua http://www.ra-publish.com.ua
|
|
|
Таблица 2 |
|
|
|
|
|
|
Модель |
Произво- |
Описание модели |
Ìîùí., |
Öåíà, |
|
дитель |
|
êÂò |
ãðí. |
Super SGA 50 (47 ë) |
Ariston |
Настенный |
3,5 |
1200 |
Super SGA 80 (75 ë) |
Ariston |
Настенный |
5,2 |
1280 |
Super SGA 80FB (75 ë) |
Ariston |
Настенный, закрытая |
3,3 |
1960 |
|
|
камера сгорания |
|
|
Super SGA 100 (95 ë) |
Ariston |
Настенный |
5,2 |
1525 |
Super SGA 150 (150 ë) |
Ariston |
Напольный, с открытой |
8,4 |
1900 |
|
|
камерой сгорания |
|
|
|
|
|
Таблица 3 |
|
|
|
|
|
|
Модель |
Описание модели |
Мощность, |
Произв. л/ч, |
Öåíà, |
|
|
êÂò |
∆ t=25oC/50oC |
ãðí. |
WR 275-1K D1P |
Авт. рег. мощн., пьезоподжиг |
20,0 |
4-11/5,5 |
1240 |
WR 350-1K D1P |
Авт. рег. мощн., пьезоподжиг |
26,3 |
14/7 |
1380 |
WR 350-3K D1B |
Авт. рег. мощн., электроподжиг |
26,3 |
14/7 |
1660 |
WR 400-1K D0P |
Авт. рег. мощн., пьезоподжиг |
32,1 |
16/8 |
1660 |
WR 400-1K D1B |
Авт. рег. мощн., пьезоподжиг |
32,1 |
16/8 |
1660 |
|
Ðèñ.1 |
ному котлу, нагрев производится водой системы отопления, |
гают термоэлектрические водонагреватели, которые кроме |
которая должна циркулировать, минуя в теплое время года |
ТЭН (теплоэлектронагревателей), потребляющих электро- |
батареи отопления. Немаловажное значение при организа- |
энергию, имеют теплообменники, нагревающие воду, исполь- |
ции снабжения горячей водой отдельной семьи имеет эко- |
зуя тепло от других теплоносителей, например, систем отоп- |
номический аспект, а бойлеры косвенного нагрева весьма |
ления. Жителям больших городов, даже в газифицированных |
недешевые (табл. 1). Дешевле приобрести проточно-нако- |
домах ни газовые бойлеры, ни газовые колонки часто не под- |
пительный газовый бойлер (табл. 2), газовую колонку фир- |
ходят, потому что для них необходимо наличие дымохода с |
мы “Junkers” производства Германии (табл. 3) или других |
хорошей тягой. Те, кто живет на самом верхнем этаже, |
производителей, в том случае, если отопление производит- |
практически могут приобрести газовую колонку с закрытой |
ся от магистрального газа. При подборе газовых проточных |
камерой сгорания. Установку ее надо согласовать с газо- |
водонагревателей необходимо обращать внимание на сле- |
снабжающей организацией, а монтаж газовых приборов |
дующие технические характеристики: минимальное давление |
должны делать специалисты. |
воды на входе в прибор, диаметр трубы подводки и давле- |
Более просто выйти из положения можно, если приобре- |
ние газа, мощность прибора (кВт), его производительность |
сти электрический водонагреватель. Его конструкцию рассмо- |
(л/мин), размеры и конструктивное исполнение прибора, а |
трим на стилизованном чертеже (рис. 1) 50-литрового во- |
также количество точек разбора горячей воды и использу- |
донагревателя SE5R50 фирмы “Ariston”. Он содержит: вну- |
емая сантехника. В домах, где возможны понижение давле- |
тренний бак 1, внешнюю оболочку 2, шар теплоизоляции |
ния воды ниже 1 атм., лучше устанавливать колонки, вклю- |
3 между внутренним баком и внешней оболочкой, стальной |
чающиеся от минимального давления воды, равного 0,1 |
фланец 4, на котором смонтированы ТЭН 5, магниевый анод |
атм. Практически все современные приборы имеют датчик |
6, термостат 7 с плавной регулировкой температуры, труб- |
тяги и защитные устройства, отключающие газ в аварийных |
ки подачи 8 и забора воды 9 из нержавеющей стали. Вну- |
ситуациях, что обеспечивает безопасную эксплуатацию. В |
тренний бак изготовлен из высокопрочной стали, которая |
приборах фирмы “Bosch”, работающих с низким давлением |
может быть нержавеющей, оцинкованной, покрытой стекло- |
воды, установлен специальный датчик защиты от закипания. |
фарфором или эмалью. Магниевый анод снижает количест- |
Приборы с пьезорозжигом имеют постоянно горящий запаль- |
во солевых отложений и образование ржавчины, в том чис- |
ник, от которого поджигается главная горелка при пользо- |
ле на ТЭНах. Он подлежит замене по истечении срока, ого- |
вании горячей водой. В приборах с электророзжигом (на ба- |
воренного в паспорте водонагревателя или, если его диа- |
тарейках) запальник не горит, и горелка поджигается авто- |
метр станет меньше 12 мм. При нормальной эксплуатации |
матически после открытия крана горячей воды и гаснет по- |
замену рекомендуют через 1,5...2,5 года. Магниевый анод |
сле его закрытия. Батарейки необходимо менять раз в пол- |
для “Аристона” можно приобрести на рынке ориентировоч- |
ãîäà èëè ðàç â ãîä. |
но за 25 грн. Долговечность магниевого анода и ТЭН за- |
Есть еще одна группа газовых колонок, у которых каме- |
висит также от качества воды, поэтому для нагревателей во- |
ра сгорания закрыта герметически, где используется коак- |
ду желательно фильтровать через механические фильтры или |
сиальный (труба в трубе) дымоход выходящий на улицу че- |
отстаивать, если не используется давление водопровода. Для |
рез стену (комплектуется и приобретается отдельно). Отра- |
внешней оболочки применяется тонкий стальной лист или пла- |
ботанные газы выбрасываются вентилятором по внутренней |
стик. Электрические водонагреватели часто снабжены све- |
трубе на улицу, а воздух для горения засасывается по |
товым индикатором нагрева и биметаллическим стрелочным |
внешней трубе с улицы. Для этих приборов не нужен ста- |
термометром, на котором стоят не числовые значения, а ус- |
ционарный дымоход. Их можно рекомендовать для установ- |
ловные деления: больше - меньше. Этот термометр можно |
ки, как в частных домах, так и в квартирах. Стоимость га- |
принять за метки уровня воды в баке. Но как раз уровень |
зовых колонок зависит от фирмы-производителя, мощности, |
воды в баке и не измеряется... |
конструктивного исполнения и находится в пределах от 700 |
|
до 3000 грн. Некоторые фирмы (“Ariston”, “Fismar”) предла- |
(Окончание следует) |
Конструктор ¹ 10/2002 |
|
