Упражнение № 3. Команды и средства управления изображением в КОМПАС-ГРАФИК 5.X

Имя файла-задания - 2-05-01.CDW Откройте файл-задание.

1.Просмотр текущего документа целиком.

Обычно сразу после открытия документа у Вас возникает естественное желание увидеть его в целиком и точно в центре окна документа. Для этого нажмите кнопку Показать все на Панели управления (Рис.13) или выполните команду Покажи все из меню Сервис (Рис.14). После выполнения этой команды система автоматически подбирает масштаб отображения таким образом, чтобы документ целиком отобразился в окне документа, причем в его центре. Если чертеж имеет большой формат, мелкие детали и текст становятся трудноразличимыми, зато хорошо видна общая структура чертежа.

2.Увеличение масштаба изображения с помощью рамки.

Если Вы хотите подробнее рассмотреть какую-либо часть чертежа, предполагаете выполнять геометрические построения или корректировку документа на его ограниченном участке, необходимо предварительно увеличить этот участок во весь экран. Например, Вас интересует часть вала, прилегающая к его левому торцу. Увеличьте ее.

2.1.Нажмите кнопку Изменить масштаб рамкой на Панели управления или выполните команду Увеличить масштаб окном из меню Сервис.

2.2.Попробуйте мысленно заключить нужный участок вала в прямоугольную рамку (на чертеже она выделена пунктирным прямоугольником).

2.3.В ответ на запрос системы Укажите начальную точку рамки щелкните в одном из углов воображаемой рамки, например в точке р1.

2.4.Затем перемещайте курсор в противоположный по диагонали угол рамки. При этом на экране будет отображаться строящийся фантом рамки.

2.5.Как только рамка охватит весь намеченный Вами участок (это произойдет в точке р2), щелкните мышью еще раз.

После фиксации курсора в точке второго угла рамки изображение в окне будет перерисовано. В нем отобразится в увеличенном масштабе та область документа, которая была заключена в рамку, и Вы сможете выполнять геометрические построения, оформлять или редактировать документ.

Замечание: С какого угла начать построение рамки, не играет никакого значения. Вы можете быстро выполнить эту команду и без обращения к меню или панели управления, нажав комбинацию клавиш [Ctr]+[F10].

Совет: перед выполнением команды можно изменить форму представления курсора с мишени на перекрестье с помощью клавиатурной команды [Ctrl]+[k]. Это поможет Вам правильно выбрать начальную и конечную точки рамки.

После просмотра или корректировки Вы можете опять вернуться в режим просмотра всего чертежа щелчком на кнопке Показать все в панели управления - выполните эту команду.

3.Увеличение и уменьшение масштаба изображения в определенное количество раз.

Вы можете увеличить или уменьшить масштаб изображения в фиксированное число раз (по умолчанию в два раза) с

помощью кнопок Увеличить масштаб и Уменьшить масштаб на Панели управления (Рис.13).

3.1.Сейчас чертеж виден на экране целиком. Щелкните на кнопке Увеличить масштаб на Панели управления - изображение увеличилось в два раза относительно предыдущего масштаба. Щелкните на кнопке еще раз - изображение увеличилось еще в два и так далее.

3.2.Обратную процедуру можно выполнить с помощью кнопки Уменьшить масштаб - щелкните на ней три раза.

3.3.Вернитесь в режим просмотра всего чертежа щелчком на кнопке Показать все на Панели управления.

Замечание: команды Увеличить масштаб и Уменьшить масштаб можно выполнять с помощью клавиатуры, нажимая клавиши [+] и [-] соответственно.

Если при выполнении этих команд курсор находился в окне документа, то его положение будет взято как центр нового, увеличенного, изображения. Если же курсор был вне окна, то центр изображения останется прежним.

3.4.Не выполняя щелчков, установите курсор в центр сечения А-А. Два раза нажмите клавишу [+] на цифровой клавиатуре. Изображение сечения увеличилось в 4 раза, причем за центр изображения было принято текущее положение курсора. Теперь два раза нажмите клавишу [-] на цифровой клавиатуре - изображение сечения уменьшилось в 2 раза.

3.5.Вернитесь в режим просмотра всего чертежа щелчком на кнопке Показать все на Панели управления.

4. Явное задание масштаба изображения документа.

Вы можете явно задавать масштаб изображения, введя его значение в поле Текущий масштаб в Строке текущего

состояния, или выбрав значение из Списка масштабов (Рис.15). При этом в качестве центра нового изображения будет взят центр предыдущего (то есть центр окна).

1.1.Двойным щелчком мыши в поле Текущий масштаб активизируйте поле. Введите новое значение масштаба 2 и нажмите клавишу [Enter] - система установила масштаб отображения документа 2:1.

1.2.Щелчком мыши на кнопке Список масштабов в Строке состояния раскройте список. Щелкните на строке со значением 1 - система установила масштаб отображения документа 1:1 (Рис.16).

1.3.Вернитесь в режим просмотра всего чертежа щелчком на кнопке Показать все на Панели управления.

2. Регенерация изображения в окне документа.

Иногда при выполнении команд, связанных с редактированием изображения (удаление, сдвиг, деформация объектов, редактирование текстов и т.д.) на экране возникают небольшие искажения (разрывы, лишние точки или линии), которые носят временный характер и не имеют отношения к реальному состоянию текущего документа. В подобных

случаях нужно выполнить процедуру регенерации изображения с помощью кнопки Обновить изображение на Панели управления (Рис.13). При этом масштаб отображения документа в окне не изменяется, просто система очищает окно документа и заново прорисовывает все объекты чертежа.

Щелкните на кнопке Обновить изображение на Панели управления - система выполнила процедуру регенерации изображения.

Рис.17. Средства сдвига изображения

1.Сдвиг изображения в окне документа.

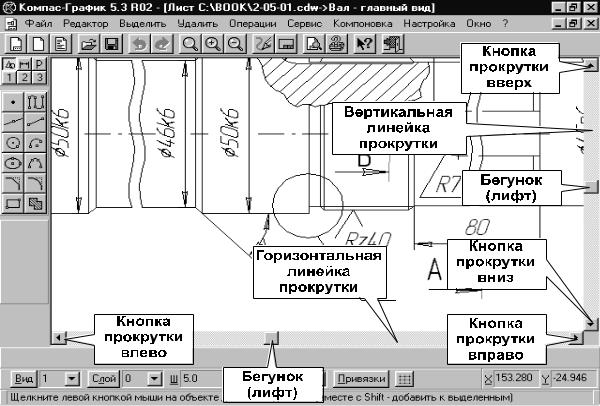

Если Вы установили масштаб отображения документа, при котором документ не помещается целиком в окне документа, то на экране автоматически появляются дополнительные средства управления изображением - горизонтальная и вертикальная линейки прокрутки. Они отображаются в окне документа внизу и справа. Для прокрутки изображения в окне нужно воспользоваться кнопками со стрелками, расположенными по краям линеек. Можно также перемещать бегунок, имеющийся на линейке (Рис.17).

1.1.Установите масштаб отображения документа равным 1. По краям окна документа автоматически появились линейки прокрутки.

1.2.Выполните прокрутку изображения, несколько раз щелкнув на кнопках прокрутки влево, вправо, вниз и вверх.

1.3.Щелкните мышью на бегунке в Горизонтальной линейке прокрутки и не отпускайте клавишу.

1.4.Перетащите бегунок по линейке немного вправо. 1.5.Отпустите клавишу - изображение в окне сместилось

пропорционально величине перемещения бегунка. Замечание: по размерам бегунка можно судить о том, какую

часть документа Вы видите в окне. Чем большую часть документа Вы видите, тем больше размер бегунка. Его положение на линейке прокрутки приблизительно показывает, какую часть документа Вы просматриваете в настоящее время.

этом курсор на экране будет перемещаться вправо.

После того, как курсор достигнет правой границы экрана, начнет работать механизм прокрутки изображения.

Замечание: приведенные выше команды управления изображением являются прозрачными. Это значит, что Вы можете выполнять их во время выполнения любой другой команды Компас-График 5.Х. При этом выполнение текущей команды будет временно приостановлено, а после изменения масштаба - возобновлено.
