ВЛИЯНИЕ СКОРОСТИ ВРАЩЕНИЯ НА СОБСТВЕННЫЕ ЧАСТОТЫ РЕЗОНАТОРА ВОЛНОВОГО ТВЕРДОТЕЛЬНОГО ГИРОСКОПА
И. Л. Батаронов, Г. Е. Шунин, С. А. Кострюков, В. В. Пешков, С. В. Писарев
Воронежский государственный технический университет vmfmm@mail.ru
Методом конечных элементов решена краевая задача на собственные значения уравнения колебаний цилиндрического резонатора вращающегося волнового твердотельного гироскопа. Определены формы и частоты собственных колебаний резонатора.
Ключевые слова: математическая модель, волновой твердотельный гироскоп, вращение, собственные частоты, резонатор.
Введение
Эффект инертности стоячей упругой волны во вращающейся полусферической оболочке был установлен Брайаном в 1890 г. [1]. На его основе Линчем
в1965 г. была предложена конструкция датчика угловой скорости, названного им полусферическим резонаторным гироскопом (волновой твёрдотельный гироскоп – ВТГ) [2]. Впервые реально работающие высокоточные ВТГ появились
в80-х годах ХХ века (см. обзор [3]). Их точность определяется оптимальным выбором конструкции чувствительного элемента, возможностями технологии его изготовления и электроникой. Оптимизация осуществляется путём натурного и математического моделирования. Важно отметить, что эффективность математического моделирования зависит от полноты математической модели ВТГ, выбранного численного метода и возможностей вычислительной техники. Математические модели ВТГ, построенные в работах [4-5] на основе теории упругости тонких оболочек, достаточно хорошо описывают поведение полусферического ВТГ и позволяют аналитическими методами исследовать влияние дефектов массы и формы на его параметры и характеристики, а также разработать алгоритмы его балансировки. Однако в случае ВТГ с более сложной формой подвеса резонатора, использующего пьезоэлементы, аналитические методы теряют свою эффективность. Необходимо использовать численные методы анализа математических моделей, описывающих процессы в чувствительных элементах ВТГ. Так, в работе [6] методом конечных элементов были рассчитаны формы и частоты собственных колебаний цилиндрических резонаторов ВТГ, влияние дефектов формы и вариаций плотности материала на расщепление рабочей собственной частоты резонатора, а также термоупругие потери в них.
Целью данной работы является конечно-элементное моделирование влияния частоты равномерного вращения одноосного ВТГ на собственные частоты его резонатора.
140
Математическая модель
Физико-механические процессы в ВТГ можно описать в рамках общей теории электротермоупругости сплошных сред [7], введя объёмные инерционные силы, обусловленные вращением и вибрациями объекта, на котором установлен ВТГ.
Система связанных ДУЧП, описывающая эти процессы с учётом только сил Кориолиса, имеет вид:
|
2u |
|
u |
u |
||
|
|
|
|
2 |
|
0, |
t2 |
|
|
||||
|
|
t |
t |
|||
c |
|
T |
(k T) T |
|
0, |
p t |
|
||||
|
0 |
t |
|||
D = 0,
E = 0.
Используются линейные материальные соотношения
c:(s s) e* E,
D = e : s + E,
= 0 r.
Электрическое поле выражается через скалярный потенциал :
E = – .
Здесь – плотность материала, cp – удельная теплоёмкость, T0 – заданная температура, T – скалярное температурное поле, – угловая скорость, u – вектор смещений, E – напряжённость электрического поля, D – индукция электрического поля, – тензор напряжений второго ранга, k – тензор коэффициентов теплопроводности второго ранга, α – тензор коэффициентов теплового расширения второго ранга, c – тензор модулей упругости 4-го ранга, s = ( u + ( u)*)/2 – тензорное поле деформаций 2-го ранга, e – тензор пьезоэлектрических модулей 3-го ранга, 0 – абсолютная диэлектрическая проницаемость, r – тензор относительной диэлектрической проницаемости 2-го ранга,, – коэффициенты демпфирования в модели вязкости Рэлея, * – операция перестановки двух индексов в тензоре.
Для нахождения собственные частоты и форм колебаний решается краевая задача для уравнения
– 2u + i u – = 0,
с граничными условиями
u = 0,
n = 0.
141
Здесь = 2 f, f – собственная частота, n – единичный вектор нормали к границе области решения задачи.
Для определения отклика ВТГ на моногармоническое электромеханическое возбуждение и расчёта термоупругих потерь решается краевая задача для системы уравнений при разных значениях параметра :
– 2u – = 0,
i cpT – (k T) + i T0 : = 0
с граничными условиями
u = 0,
n = 0,
n = P,
–n (k T) = 0,
Здесь P – амплитуда гармонической нагрузки, действующей на границу. Временная зависимость отклика ВТГ на электромеханическое возбужде-
ние даётся решением смешанной краевой задачи для системы уравнений
2u 0,
t2
D = 0,
E = 0
с начальными условиями
u0 = 0, u 0,
и граничными условиями
u = 0,
n = 0,
= 0,
= ,
SdS 0,
S
где − заданная функция времени, S – часть границы области решения задачи V.
Для решения рассмотренных краевых задач используется интегрированная система компьютерного моделирования физических процессов в гравиинерциальных датчиках [8, 9].
В состав системы входит электронная база данных, содержащая информацию о существующих разработках и исследованиях гравиинерциальных дат-
142
чиков, а также о физико-математических моделях и комплексах программ которые могут использоваться для компьютерного моделирования физических процессов в конструктивных элементах датчиков.
Вычислительный эксперимент и обсуждение результатов
Вкачестве прототипа для вычислительных экспериментов была взята конструктивная схема одного из вариантов ВТГ, выпускаемых фирмой Innalabs (Ireland) [21].
Численное решение краевой задачи на собственные частоты проводилось методом конечных элементов в базовом модуле Comsol Multiphysics 4.2.
Предполагалось, что металлические детали ВТГ изготовлены из стали марки 12Х18Н10Т, а пьезоэлементы из керамики PIC-181.
Втабл. 1 приведены параметры используемых материалов. На рис. 1, 2 показана геометрическая модель датчика ВТГ.
Параметры материалов |
Таблица 1 |
|
|
||
Материал |
сталь |
пьезокерамика |
Модуль Юнга |
198 109 Па |
166 109 Па |
Коэффициент Пуассона |
0.3 |
0.34 |
Плотность |
7900 кг м–3 |
7800 кг м–3 |
Модель материала |
Изотропная |
Изотропная |

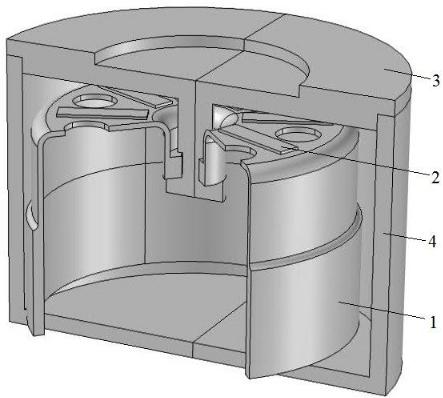

Рис.1.Геометрическая модель датчикаВТГ с отверстиями в дне резонатора (в разрезе): 1 – резонатор, 2 – пьезоэлемент, 3 – основание, 4 – крышка
143

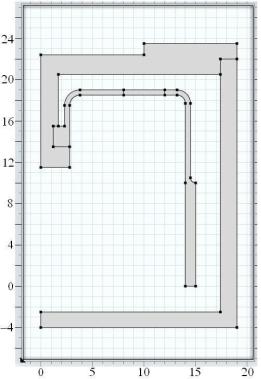

Рис. 2. Геометрия модели датчика ВТГ в сечении, проходящем через ось симметрии и центр одного из отверстий в донной части резонатора (размеры в мм)
На поверхности донной части основания датчика ВТГ задавалось граничное условие жёсткого закрепления u = 0, а остальные поверхности считались свободными с граничным условием n = 0.
Резонатор, основание и крышка разбивались на тетраэдральные лагранжевы элементы 2-го порядка, а пьезоэлементы на призматические лагранжевы элементы. Общее число конечных элементов – 297619, число степеней свободы
–1443732, среднее качество элементов – 0,75.
Втабл. 2 приводятся результаты расчётов первых 10 собственных частот
резонатора при = 0.
|
|
|
Таблица 2 |
Собственные частоты резонатора при = 0 |
|||
№ моды |
Частота |
№ моды |
Частота |
1 |
552,105 |
6 |
3416,859 |
2 |
552,159 |
7 |
7045,389 |
3 |
1234,302 |
8 |
7045,834 |
4 |
1420,835 |
9 |
8962,503 |
5 |
3416,852 |
10 |
8962,507 |
Как видно из табл. 2, относительное расщепление вырожденных собственных частот резонатора при = 0, обусловленное качеством сетки в целом и другими погрешностями метода конечных элементов, не превышает 0,0001. Так
