ний - количественный. Также в ряде случаев он позволяет получить информацию о химических связях. Метод ЭОС, проигрывая в спектральном разрешении методам РФЭС и УФС, имеет преимущество перед ними в локальности. Благодаря тому, что диаметр электронного пучка в современных электронных пушках может быть уменьшен до 10-15 нм, а глубина выхода Оже-электронов составляет 2-5 нм, становится возможен локальный элементный анализ областей микро- и нанометровых масштабов (Оже-микроанализ).
2.2. Аппаратура и методика измерений Оже-спектра
Впервых коммерческих Оже-спектрометрах (70 - 80 гг
ХХв.) в качестве диспергирующего элемента применялся анализатор энергии электронов типа «цилиндрическое зеркало» (АЦЗ), также часто называемый «цилиндр Венальда» (рис. 2.10). Этот анализатор состоит из двух концентрических цилиндров. Энергия электронов, проходящих через щели и попадающих в детектор, определяется напряжением между обкладками цилиндрического конденсатора U. Измерением этого напряжения осуществляется развертка спектра. Кроме него, на цилиндр подается модулирующее переменное напряжение
самплитудой <<U.
Спомощью подачи модулирующего сигнала производится аппаратное дифференцирование спектра: сигнал, поступающий с выхода синхронного усилителя, пропорционален dN(E)/dE. Использование модуляционной методики позволяет значительно повысить величину отношения сигнал/шум в регистрируемом спектре.
36
|
Обкладки кон- |
|
|
Выходные |
Входные |
денсатора |
U |
|
щели |
|
|
|
||
щели |
|
|
|
Детектор |
|
|
|
|
|
Образец |
|
|
~ |
|
|
|
|
|
|
|
электронная пушка |
|
|
|
dN/dE |
|
|
|
|
|
Синхронный |
|
предваритель- |
|
|
усилитель |
|
ный усилитель |
|
E |
|
|
|
|

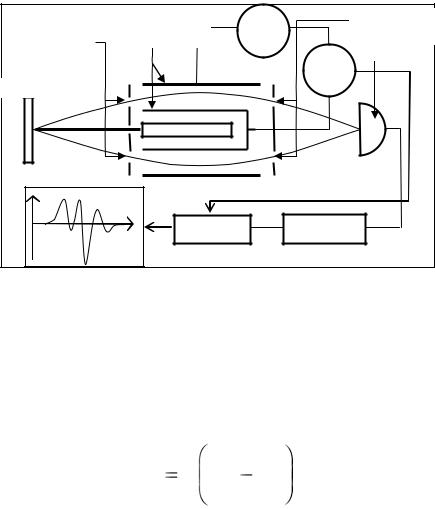

Рис. 2.10. Схема энергетического анализатора типа ци- |
||||
линдра Венальда |
|
|
|
|
В современных электронных спектрометрах чаще применяется полусферический анализатор энергий (ПСА), схема которого представлена на рис. 2.10. Этот анализатор состоит из коллиматора, где электронный пучок становится параллельным и фокусируется, и полусферического конденсатора.
Уравнение анализатора выглядит следующим образом:
eV0 |
E |
R2 |
|
R1 |
|
|
R1 |
, |
(2.4) |
||||
|
|
|
R2 |
|
||
где V0 – напряжение между полусферическими электродами;
E – энергия пропускания электронов,
R1 и R2 – радиусы внутренней и внешней сферы энергоанализатора.
Развертка спектра в полусферическом анализаторе энергий может осуществляться двумя способами. В режиме постоянного задерживающего потенциала между входной и
37
промежуточной линзой подается постоянное напряжение задержки s, а развертка по энергии электронов производится изменением напряжения между полусферами (рис. 2.11). Этот режим удобен для анализа электронов с малыми энергиями (до 150 эВ), так как в этом случае задерживающим напряжением отсекается интенсивный пик низкоэнергетичных вторичных электронов, и, как следствие, повышается чувствительность и разрешение.
В режиме постоянного потенциала полусферических электродов напряжение между полусферическими электродами V0 остается постоянным, а развертка по энергии электронов осуществляется изменением напряжения задержки.

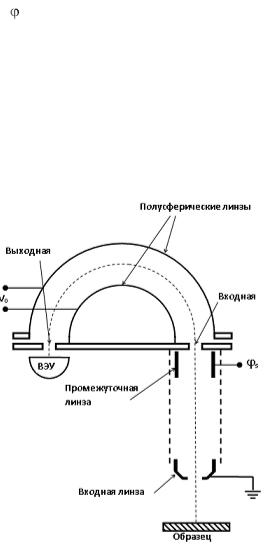

Рис. 2.11. Схематическое изображение полусферического энергоанализатора
Этот режим удобен для детектирования электронов с энергиями свыше 150 эВ.
38
В качестве детекторов на выходе анализатора используются вторичные электронные умножители (ВЭУ). Одна из конструкций ВЭУ представляет собой свернутую в спираль стеклянную трубку (рис. 2.12), внутренняя стенка которой покрыта материалом с высоким коэффициентом выхода вторичных электронов. При многократном соударении электронов в ВЭУ образуется электронная лавина, которая формирует импульс тока, регистрируемый счетной электронной схемой.
Первичный
электрон
Выход
Вторичные
электроны
Рис. 2.12. Схема вторичного электронного умножителя
(ВЭУ)
Импульсный, электронно-счетный режим регистрации Оже-электронов часто применяется в современных спектрометрах с компьютерным управлением. При этом получается Оже-спектр в интегральной форме N(E). Для того, чтобы произвести аппаратное дифференцирование спектра, модулирующий сигнал может подаваться как между полусферическими электродами, так и на промежуточную линзу.
Основные отличия двух наиболее широко используемых анализаторов, АЦЗ и ПСА, заключаются в следующем. В АЦЗ полный телесный угол сбора электронов составляет около 1 ср, тогда как в ПСА он составляет около 10-2 ср. Таким образом «светосила» АЦЗ примерно в 100 раз больше, чем у ПСА. Естественно, что больший угол сбора приводит к увеличению интенсивности сигнала в спектрометрах с анализатором в виде цилиндрического зеркала. Однако, разрешающая
39
способность спектрометра с ПСА обычно в 2 – 3 раза лучше для того же отношения сигнала к шуму в спектре, чем при использовании цилиндрического зеркала.
2.3. Методика подготовки образцов
Перед проведением исследований методом электронной Оже-спектроскопии поверхность образца необходимо специальным образом подготовить. Как было сказано выше, Оже-электроны эмитируются из поверхностного слоя (толщиной порядка 0.5-2 нм). Следовательно, при наличии на поверхности образца адсорбата и/или окисла, спектр будет содержать линии адсорбата (в частности, углерода) и кислорода, информация о составе анализируемого образца будет искаженной.
Существует ряд способов препарирования поверхно-
сти.
1.Термический отжиг в вакууме позволяет для некоторых веществ, не критичных к высоким температурам, удалить как пленку адсорбата, так и оксидную пленку.
2.Скалывание образца в вакууме позволяет получить моноатомно-чистую поверхность. Этот метод особенно хорошо подходит для анализа монокристаллов, имеющих плоскость спайности, таких, например, как GaAs.
3.Ионное травление – стандартный метод очистки поверхности от загрязнений и окисла. Принцип этого метода заключается в распылении поверхностного слоя твердого тела под действием бомбардировки ионами инертного газа (обычно Ar) с энергией ~ 5 кэВ, для чего в состав Оже-спектрометра обычно входит ионная пушка.
Ионное травление в ЭОС используется не только для очистки поверхности образцов перед измерением, но и для получения профилей изменения состава образца по глубине. Ионный пучок создает на поверхности образца кратер (рис. 2.12), диаметр которого (обычно 5-20 мм) намного больше диаметра электронного зонда (~0,5 мм). Профиль концентра-
