Материал: Диагностика наноматериалов и наноструктур. Акулинин С.А., Проскурина И.С

Рис. 2.8. Схематическое изображение распределения токов и потенциалов в системе электронная пушка – образец – анализатор

В случае металлического или сильнолегированного полупроводникового образца зарядки поверхности не происходит, в отличие от образца с плохой проводимостью. Рассмотрим подробнее второй случай.

На поверхности присутствует некий не равный нулю потенциал S, который может изменяться (рис. 2.8). После включения электронной пушки происходит перераспределение заряда и токов. Так как ток Оже-электронов пренебрежимо мал, то формула для распределения токов будет выглядеть следующим образом:

31

Ток через образец постоянен и зависит только от проводимости образца, тогда из (2.3) видно, что на перераспределение токов, а, следовательно, и заряда могут оказывать влияние изменение тока первичного пучка (IP) и изменение тока вторичных электронов (ISE). Первый может изменяться за счет нестабильности тока во времени, за счет нестабильности фокусирующей системы и за счет перемещения пучка. Второй может претерпевать изменения за счет перемещения пучка на участок с другим коэффициентом выхода вторичных электронов. Изменение соотношения (2.3) приводит к тому, что разность потенциалов A - S изменяется, следствием чего и является сдвиг линий спектра, а также их размытие и искажение.

Существует несколько способов, позволяющих избежать зарядки образца:

1.Для стока заряда на поверхность образца с плохой проводимостью сначала напыляют тонкую пленку металла, а затем узким пучком ионов протравливают отверстие, в которое затем позиционируют электронный зонд. При этом расстояние от анализируемого участка до металлического контакта будет небольшим, что способствует стеканию заряда;

2.Для компенсации заряда на поверхности в дополнение к электронному зонду на нее направляют пучок медленных (E=5-10 эВ) электронов, радиус которого в несколько раз превышает диаметр зонда. Ток этого пучка регулируют таким образом, чтобы в стационарном режиме полный ток двух электронных пучков точно компенсировал заряд, уносимый вторичными электронами и стекающий через образец;

3.Заряд можно устранить путем подбора угла падения электронного пучка на поверхность, изменяя угол позиционирования с помощью манипулятора. Так как коэффициент выхода вторичных электронов сильно зависит от угла падения первичных, то в ряде случаев удается подобрать некий угол, при котором изменение заряда поверхности во времени будет

32

нулевым.

В заключение изложения физических основ метода Оже-спектроскопии и его практического применения ниже приведена таблица 2.2 с основными характеристиками распространенных методов электронной спектроскопии для диагностики поверхности и приповерхностных слоев.

Таблица 2.2 Некоторые характеристики методов РФЭС, УФС и ЭОС

33

Метод РФЭС. В основе метода фотоэлектронной спектроскопии лежит явление внешнего фотоэффекта – испускание электронов атомами вещества под действием рентгеновского или ультрафиолетового электромагнитного излучения. Соответственно этому, различают рентгеновскую фотоэлектронную спектроскопию (РФЭС) и ультрафиолетовую фотоэлектронную спектроскопию (УФС). Энергия фотоэлектронов зависит от энергии электронных оболочек (термов), с которых они были испущены, поэтому спектр фотоэлектронов характеристичен для атомов каждого химического элемента, что и делает возможным применение методов фотоэлектронной

34

спектроскопии для диагностики химического состава, т.е. анализа. Основными достоинствами метода РФЭС по сравнению с ЭОС являются более высокая разрешающая способность. Метод РФЭС в наши дни хорошо развит и широко применяется обычно для выяснения химического состояния компонентов твердого тела и адсорбатов. За развитие метода РФЭС К.М Зигбану в 1981 была присуждена Нобелевская премия в физике.

Метод УФС. При возбуждении электромагнитным излучением ультрафиолетового диапазона фотоэлектроны эмитируются с валентных электронных оболочек атомов или из валентной зоны твердого тела. В силу этого в спектрах УФС наиболее ярко выражены химические сдвиги, поэтому этот метод в основном применяется для исследования химических связей и электронной структуры валентной зоны твердых тел.

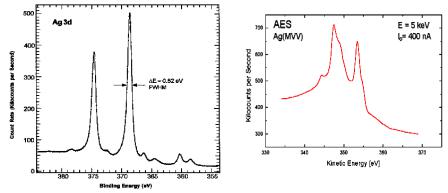

Рис. 2.9. Спектр РФЭС (а) и ЭОС (б) серебра

Метод электронной Оже-спектроскопии применяется для определения элементного состава поверхности и нескольких приповерхностных слоев атомов твердого тела. По спектру энергий Оже-электронов производится качественный элементный анализ участка поверхности, облучаемого первичными электронами, а по интенсивности спектральных ли-
