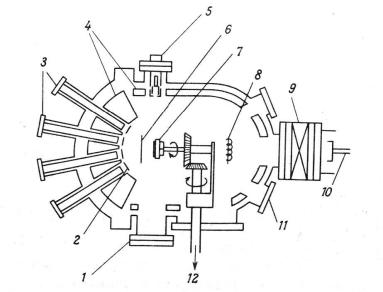

Рис. 5.1. Схема установки для МЛЭ (вид сверху): 1 – флуоресцентный экран, 2 – заслонки эффузионных ячеек, 3 – фланцы эффузионных ячеек, 4 – экраны с азотным охлаждением, 5 – электронная пушка дифрактометра, 6 – основная заслонка, 7 – подложкодержатель, вращающийся со скоростью от 0,1 до 5 рад/мин, 8 – ионизационный индикатор, 9 – шлюзовой клапан, 10 – вакуумный шлюз для смены образцов, 11 – смотровое окно, 12 – ось двигателя с переменным числом оборотов и электропитание нагревателя подложки

В реакторе создается безмасляный глубокий вакуум. По стенкам его устанавливаются экраны, охлаждаемые жидким воздухом для конденсации остаточных и выделяемых газов в процессе работы.

Подложка крепится на подложкодержателе, вращающемся с помощью приводного механизма. Испарители различных материалов в виде камер Кнудсена с индивидуальным нагревом направлены в сторону подложки. На пути потока паров вещества установлены индивидуальные заслонки и одна общая для всех испарителей. Для смены образцов использует-

91

ся шлюз, позволяющий загружать пластины без нарушения вакуума в камере. Установка оснащена контрольноизмерительным оборудованием в виде дифрактометра и экрана для наблюдения за процессом роста эпитаксиального слоя. Часто используются дополнительные контрольноизмерительные приборы в виде масс-спектрометра, позволяющего следить за вакуумом в установке и составом остаточных газов, может использоваться также Оже-спектрометр.

Подложки (несколько штук) располагаются на манипуляторе 1, позволяющем поочередно проводить на них процесс эпитаксии. В качестве источников служат камеры Кнудсена с самостоятельным нагревом и заслонкой для управления временем экспозиции.

К важным преимуществам МЛЭ относится также возможность использования ряда прецизионных методов контроля за процессом in situ во время роста слоя. Такие методы, как масс-спектрометрия атмосферы в реакторе, контроль за скоростью роста и составом растущего слоя возможны только в условиях высокого вакуума.

Если проведение процессов МЛЭ имеет научные цели, установка обычно снабжается дополнительной исследовательской камерой, где располагаются средства для проведения исследований. Чаще других в настоящее время в исследовательских камерах используются ВИМС, которая характеризуется наибольшей чувствительностью по сравнению с перечисленными методиками (до 1013 - 1014 ат/см3), возможностью определения всех без исключения элементов, и ОЭС, дающая уникальную возможность исследования составов сверхтонких слоев (минимальная толщина пленки в пределе достигает 1-2 нм при чувствительности до 0,0001 мас. %). Кроме того, для наблюдения за процессом и исследования растущего слоя в ростовую камеру помещаются масс-спектрометр (МС), дифрактометр быстрых электронов (ДБЭ) и ДМЭ.

В промышленных установках, как правило, используется минимум методик. Такие установки могут не иметь ис-

92

следовательской камеры, ростовая камера обычно снабжается масс-спектрометром, датчиком ионов, ДБЭ.

Масс-спектрометр является удобным средством обнаружения течи в вакуумной системе; контроля состава остаточных газов; контроля вновь установленных частей установки по газовыделению; исследования кинетики процессов на поверхности растущего слоя (при использовании специальных методик и математической обработки сигналов).

Ростовые камеры современных технологических комплексов МЛЭ оборудованы, как правило, квадрупольным масс-спектрометром для анализа остаточной атмосферы в камере и контроля элементного состава получаемого материала на всех этапах технологического процесса. Для контроля структуры и морфологии формируемых эпитаксиальных структур в камере роста располагается также дифрактометр отраженных быстрых электронов.

Применение МС для количественных исследований в ростовой камере требует большой осторожности. Связь интенсивности детектируемого иона с концентрацией частиц того или иного вещества в атмосфере камеры зависит от большого числа параметров самого МС, таких, как разрешение, ускоряющее напряжение, а также от природы исследуемого вещества. Некоторые параметры МС плывут в ходе эксплуатации, кроме того, их приходится менять для получения интенсивности, пригодной для измерения по каждому из элементов или, например, при изменении условий технологического процесса (изменение интенсивности потоков исходных веществ, напуск газов в систему и т.д.). Это приводит к необходимости постоянных перекалибровок МС.

Сама калибровка МС достаточно сложна и включает два этапа. Сначала МС калибруется по некоторому газу (например, по азоту), давление которого в камере легко измерить в достаточно широком диапазоне. Затем производится пересчет на другие вещества, давления паров которых трудно измерить с большой точностью, т.к. они присутствуют в виде потоков молекул или ионов, а датчики давления располагают

93

обычно так, чтобы они не попадали в зону молекулярных пучков, что привело бы к их загрязнению и снизило бы точность измерений).

Датчик ионов используется для измерения потоков веществ на поверхность подложки, для чего используется ионизация молекулярного пучка и последующее измерение ионных потоков. Датчик обычно убирается из зоны молекулярного пучка после завершения измерений, однако, в ходе работы его элементы постоянно загрязняются веществами из пучков и требуется постоянная перекалибровка.

Электронный луч падает на подложку под очень небольшим углом к ее плоскости, рассеянные электронные волны дают дифракционную картину на люминесцентном экране. Часто в многокамерных комплексах МЛЭ в камере для подготовки и анализа подложек и эпитаксиальных структур располагаются электронная пушка с энергоанализатором вторичных электронов и ионная пушка для очистки подложек ионным травлением и послойного анализа состава эпитаксиальных структур.

Дифракция быстрых электронов (ДБЭ) используется для контроля состояния поверхности подложки и растущего слоя и дает возможность судить о структуре поверхности по дифракционной картине на флуоресцентном экране. Угол падения электронного луча на поверхность 1- 3 градуса. Энергия луча 10-30 КэВ. Электронная пушка включается на непродолжительное время в начале цикла роста, т.к. воздействие электронного луча на поверхность может привести к образованию дефектов в эпитаксиальном слое. В последнее время ДБЭ стали дополняться аппаратурой для регистрации интенсивности рефлекса отраженного поверхностью электронного луча. При этом используется рефлекс, получаемый в результате зеркального отражения от поверхности. Характер измерения интенсивности этого рефлекса рассмотрен ниже. Иногда используют и рефлексы, являющиеся следствием дифракции.

Наблюдение за интенсивностью рефлексов позволяет контролировать не только структуру поверхности роста, но и

94

шероховатость поверхности, длину поверхностной диффузии атомов, скорость роста.

Для регистрации осцилляции и автоматизации процесса выращивания многослойных структур с заданным количеством монослоев используется дополнительный блок регистрации.

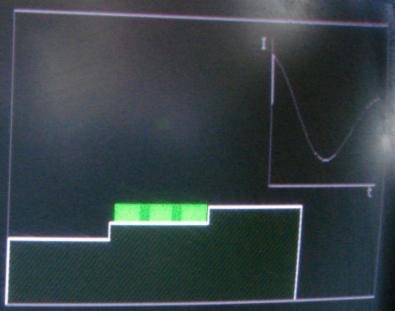

Для МЛЭ характерны большие отклонения от равновесия в системе «газовая фаза – поверхность слоя (подложка)». На рисунке условно показан рост эпитаксиального слоя. Если диффузионная длина абсорбированных адатомов оказывается меньше расстояния между ступенями, то встраивание происходит на поверхности террас; в этом случае шероховатость поверхности меняется циклически. В следствие этого циклически меняется и интенсивность отраженного электронного луча, возникают осцилляции интенсивности, период которых соответствует времени роста одного монослоя. (рис. 5.2)

Рис. 5.2. Зависимость периода осцилляции от времени роста слоев
