Дипломная работа: Автоматизация управленческого учета в дошкольном образовательном учреждении (на примере ИП «Мельникова»)
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
17

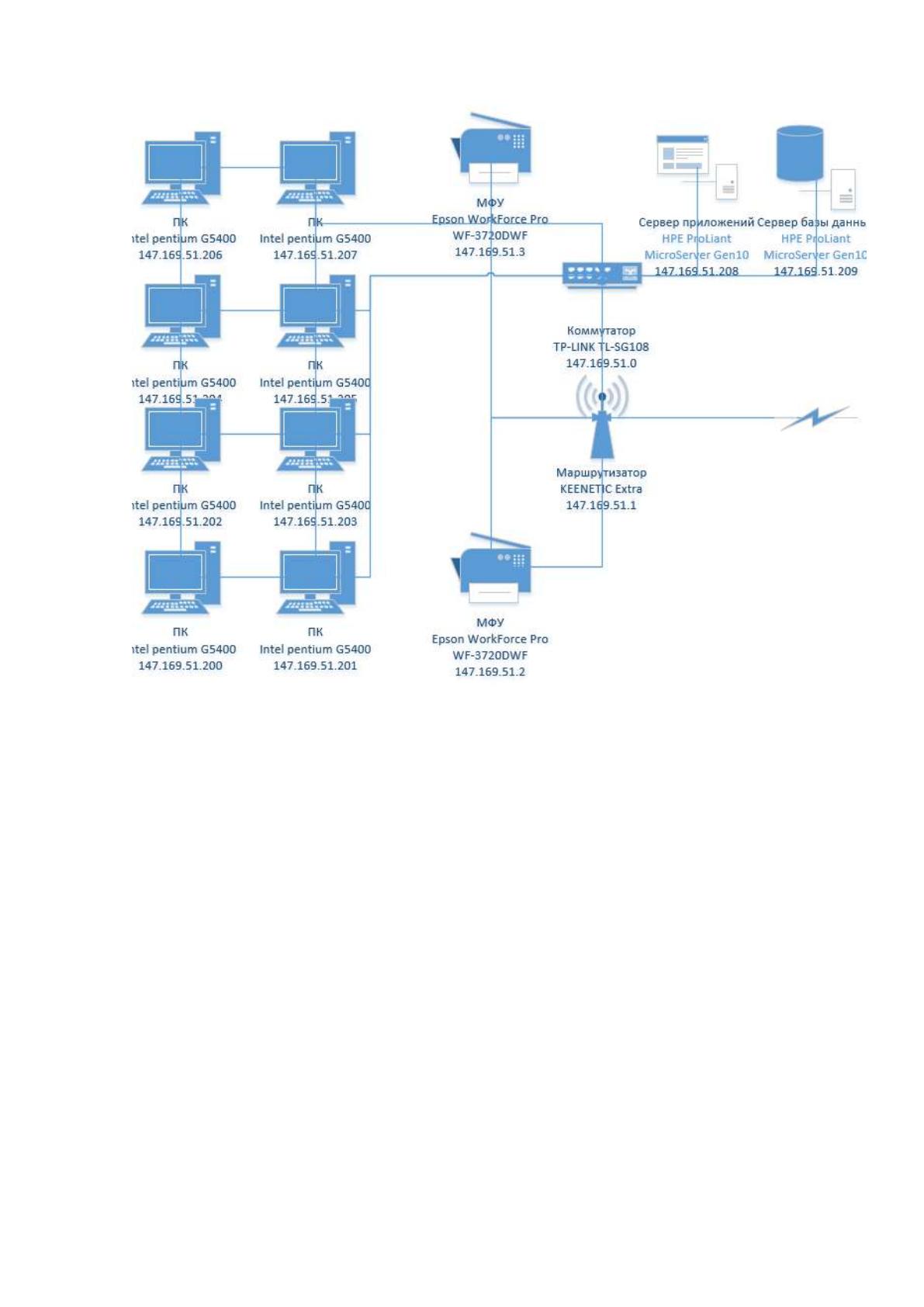

Рисунок 2. Структурная схема технической архитектуры ИП
«Мельникова»
Ни одна предметная область уже не обходится без программ; с их
помощью предприятия могут не только добиваться своих целей, но и
максимально четко определять, в чем именно эти цели заключаются.
Внимательное отношение к разработке программных систем позволяет
предприятиям добиваться стратегически значимых целей, способных
повлиять на их положение на рынке [6]. На рисунке 3 показана программная
архитектура организации.
18

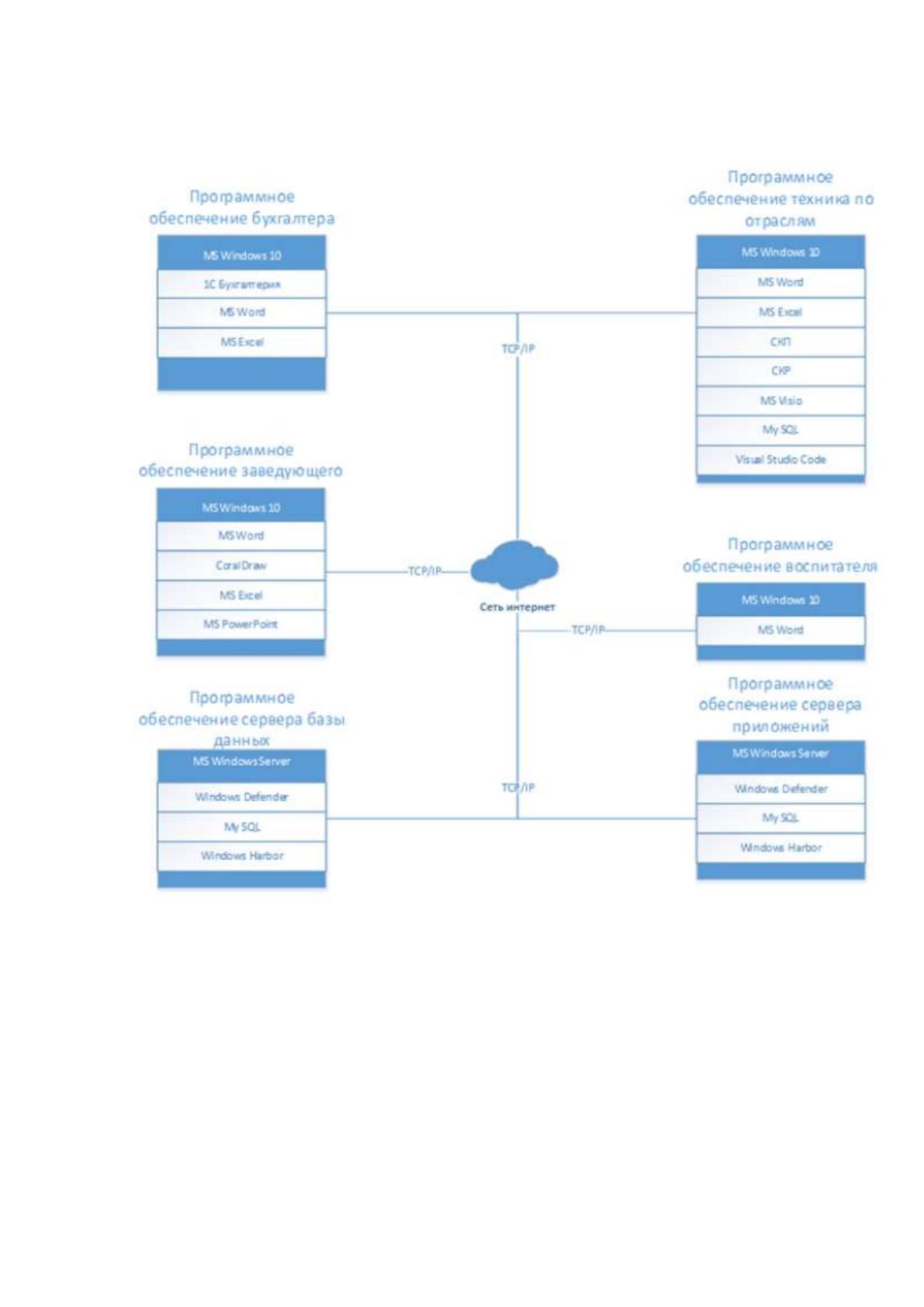

Рисунок 3. Схема программной архитектуры
Для рабочих станций использовался Windows 10. Windows 10 –
операционная система для персональных компьютеров и рабочих станций.[2]
На серверах используется OC Windows Server 2016 Rus, также Windows
Defender. Windows Defender – программный продукт компании Microsoft,
созданный для того, чтобы удалять, помещать в карантин или предотвращать
появление spyware-модулей в операционных системах Microsoft Windows.
19
На рабочих местах установлены программы Microsoft Office: Word
2016; Excel 2016; PowerPoint 2016.[2]
Для обеспечения работы персональных компьютеров и серверов
используется встроенное антивирусное программное обеспечение Windows
Defender.
В рабочих станциях техников стоят СКР и СКП. СКР – внутренняя
программа контроля качества работы сотрудников, СКП – внутренняя
программа контроля посещаемости клиентов. Также установлена программа
MS Visio – векторный графический редактор, редактор диаграмм и блок-
схем.
Используется редактор кода Visual Studio Code для
кроссплатформенной разработки веб и облачных приложений. Включает в
себя отладчик, инструменты для работы с Git, подсветку синтаксиса,
IntelliSense и средства для рефакторинга.
Для управления базами данных используется MySQL. [2]
1C Бухгалтерия – решение для автоматизации бухгалтерского учета.
Nехнические характеристики маршрутизатора KEENETIC Extra
приведены в таблице 2.
Таблица 2
Основные характеристики KEENETIC Extra
Описание
Двух диапазонный интернет-
центр с Wi-Fi AC1200,
усилителями приема/ передачи.
Управляемым коммутатором и
многофункциональным портом
USB
Входной интерфейс
10/100BASE-TX/4G ready
Название процессора
MediaTec MT7628N
Частота процессора
580 МГц
Оперативная память
128 Мб
Флеш-память
32 Мб
20
Технические характеристики коммутатора TP LINK TL SG 108
приведены в таблице 3
Таблица 3
Основные характеристики TP-LINK TL-SG108
Установка
Настольный
Тип
Неуправляемый
Порты 10-100-1000Base-T
8 шт.
Размеры
158х101х25 мм
Гарантия
36 мес.
Страна производитель
Китай
Технические характеристики МФУ Epson WorkForce Pro WF-3720DWF
приведены в таблице 4
Таблица 4
Основные характеристики МФУ Epson WorkForce Pro WF-
3720DWF
Формат печати
А4
Тип соединения
USB 2.0, Ethernet, Wi-Fi, NFC
Устройство
МФУ
Печать без наличия ПК
есть
Разрешение печати
4800х2400 dpi
Копир
есть
Сканер
есть
Факс
есть
Скорость печати
20 стр/мин
Технические характеристики ПК IRU Office 312 приведены в таблице 5
Таблица 5
Основные характеристики ПК IRU Office 312
Процессор
Intel Pentium Gold G5400
Частота процессора
3.7 ГГц
Оперативная память
DDR4 4096 Мб 2400 МГц
21
Продолжение таблицы 5
Видеокарта
Intel UHD Graphics 610
Операционная система
Windows 10
SSD
240Гб
Технические характеристики сервер HPE ProLiant MicroServer Gen10
приведены в таблице 6
Таблица 6
Основные характеристики сервера HPE ProLiant MicroServer
Gen10
Процессор
AMD Opteron X3216
Частота процессора
3 ГГц
Оперативная память
DDR4 16 ГБ 2400 МГц
Видеокарта
-
Операционная система
Windows Server 2016
HDD
1Tb Samsung
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес-процессов:
На рисунке 4 я указал контекстную диаграмму основного бизнес
процесса
