- файлы настройки соединения с базой данных Connect.udl;
- файл справки Help.doc;
- исполняемый exe-файл (PKRemont.exe).

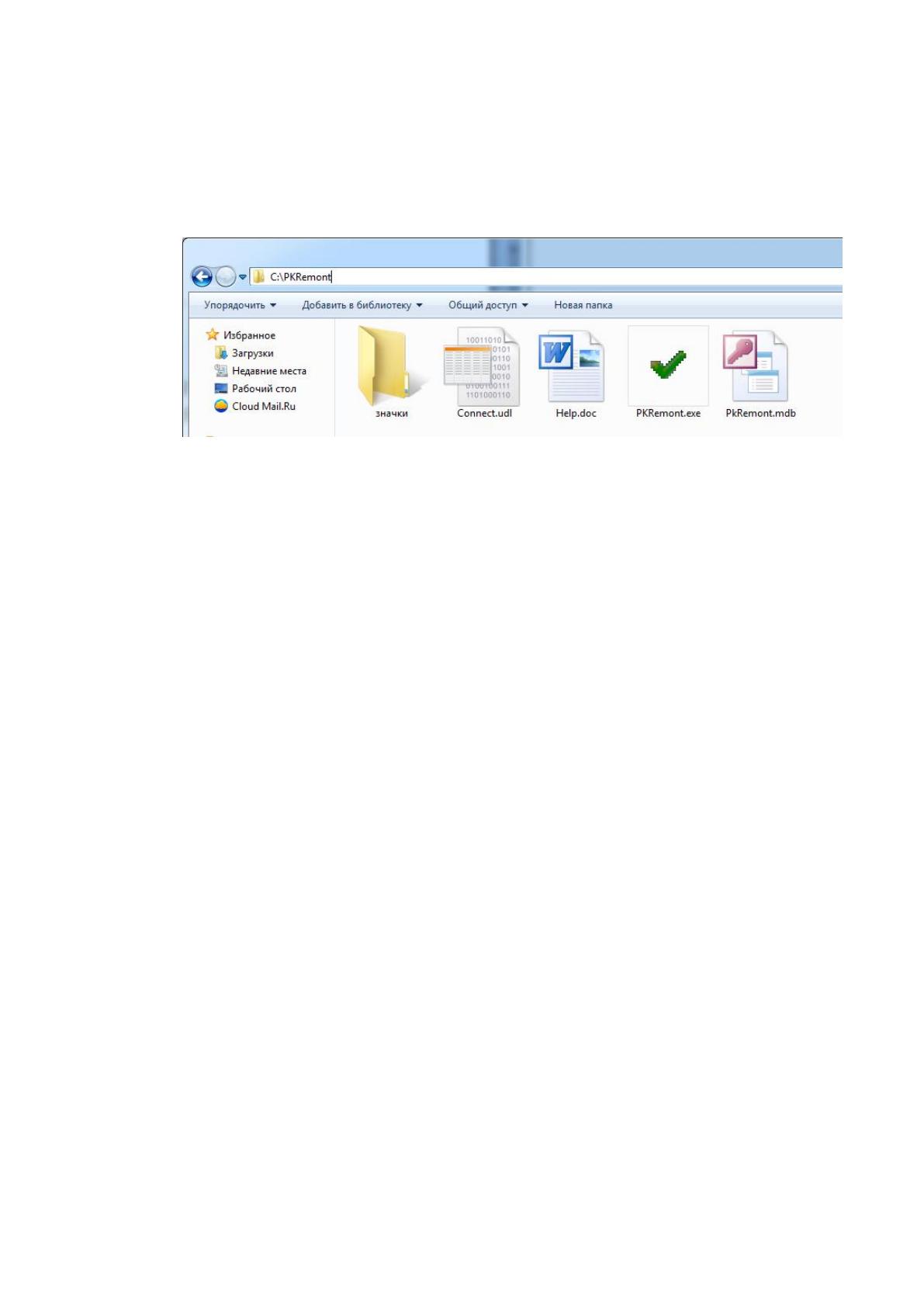

Рисунок 27 – Обзор папок и файлов АИС «Ремонт ПК»
Основной принцип работы проектируемой системы можно условно
разделить на следующие алгоритмы:
- алгоритм оформления движения запасных частей на складе;
- алгоритм распределения запасных частей согласно заявкам клиента.
Алгоритм оформления движения запасных частей на складе представлен
на рисунке 28.
89

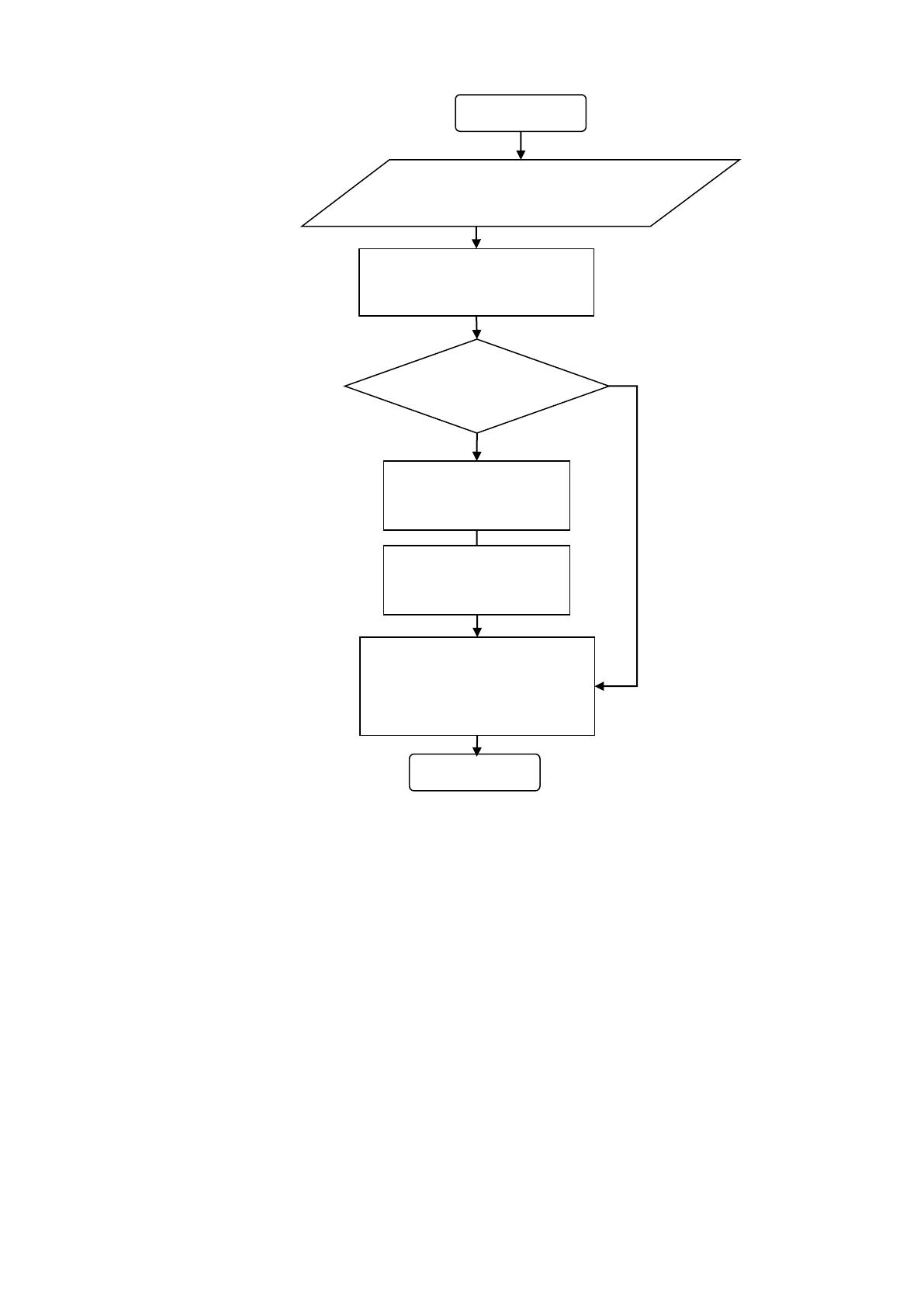

Рисунок 28 – Алгоритм оформления движения запасных частей на складе
Алгоритм распределения запасных частей согласно заявкам и наличию на
складе запасным частям и их аналогам представлен на рисунке 29.
начало
документ прихода / расхода
запасных частей
формирование
сальдовых остатков
остаток позволяет
сделать движение?
конец
выводим
информационное
сообщение системы
нет
да
формирование
оборота
формирование
складских ордеров
90

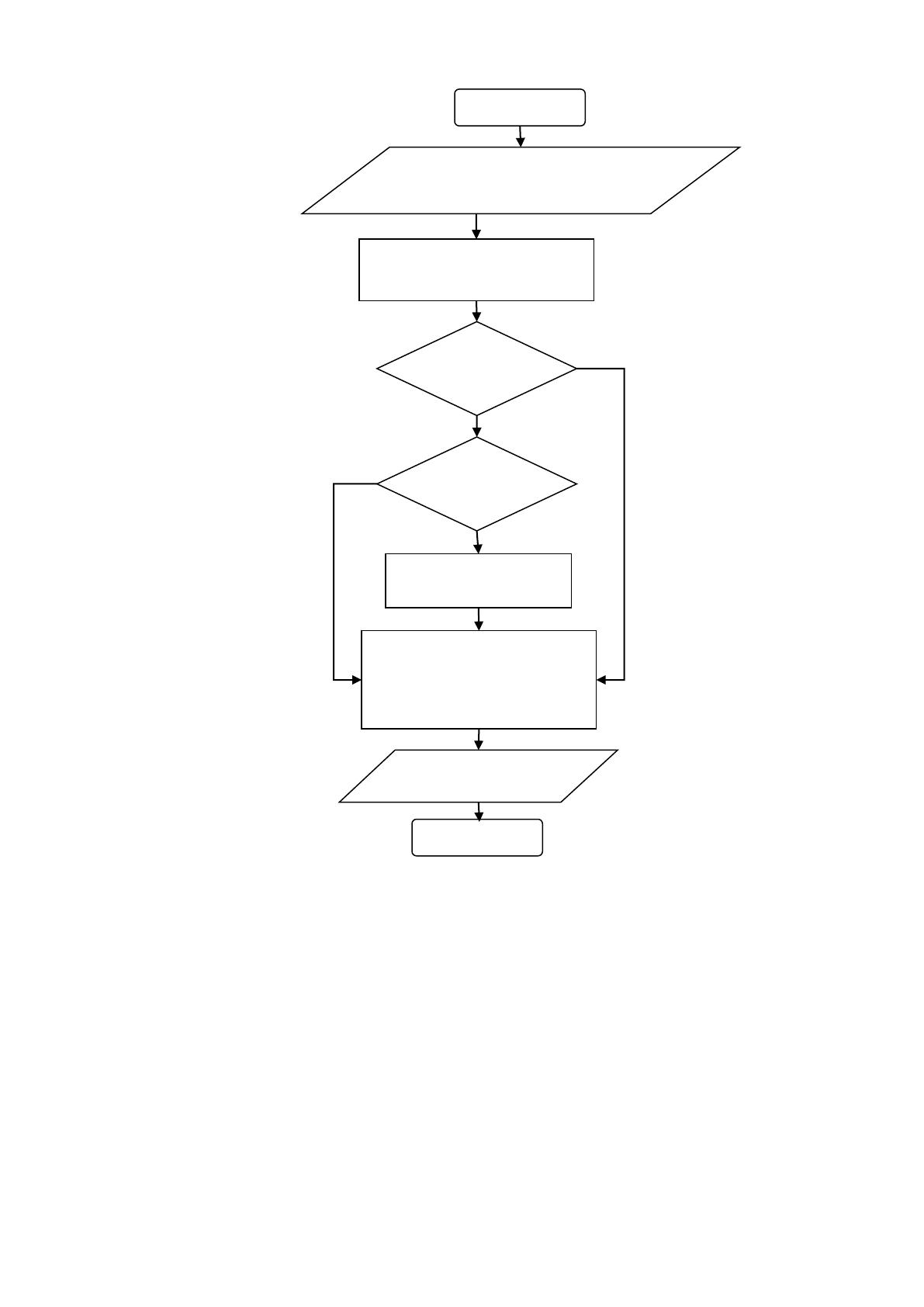

Рисунок 29 – Алгоритм распределения остатка по заявкам
2.4 Контрольный пример реализации проекта и его описание
Для диагностирования системы, контроля правильности
функционирования технических и программных средств системы должен
проводиться функциональный контроль этих средств по установленному
регламенту, который включает проверку:
1. готовности технических средств и средств связи;
2. функциональной готовности системы.
начало
заявки, складские остатки,
параметр учета товара
расчет остатка товара
из заявки
остаток есть
полностью
конец
результат расчета
добавляем остаток
аналога в результат
расчета
да
учитывать
аналог?
нет
да
расчет остатка
аналога
нет
91
АИС «Ремонт ПК» загружается после запуска исполняющего файла
PKRemont.exe в корневом каталоге C:\ PKRemont.exe.
После запуска появляется главное окно программы, где располагается
пользовательское меню для работы в системе (рисунок 30).
В заголовке главного окна программы указан текущий месяц складского
учета, в котором работает пользователь.

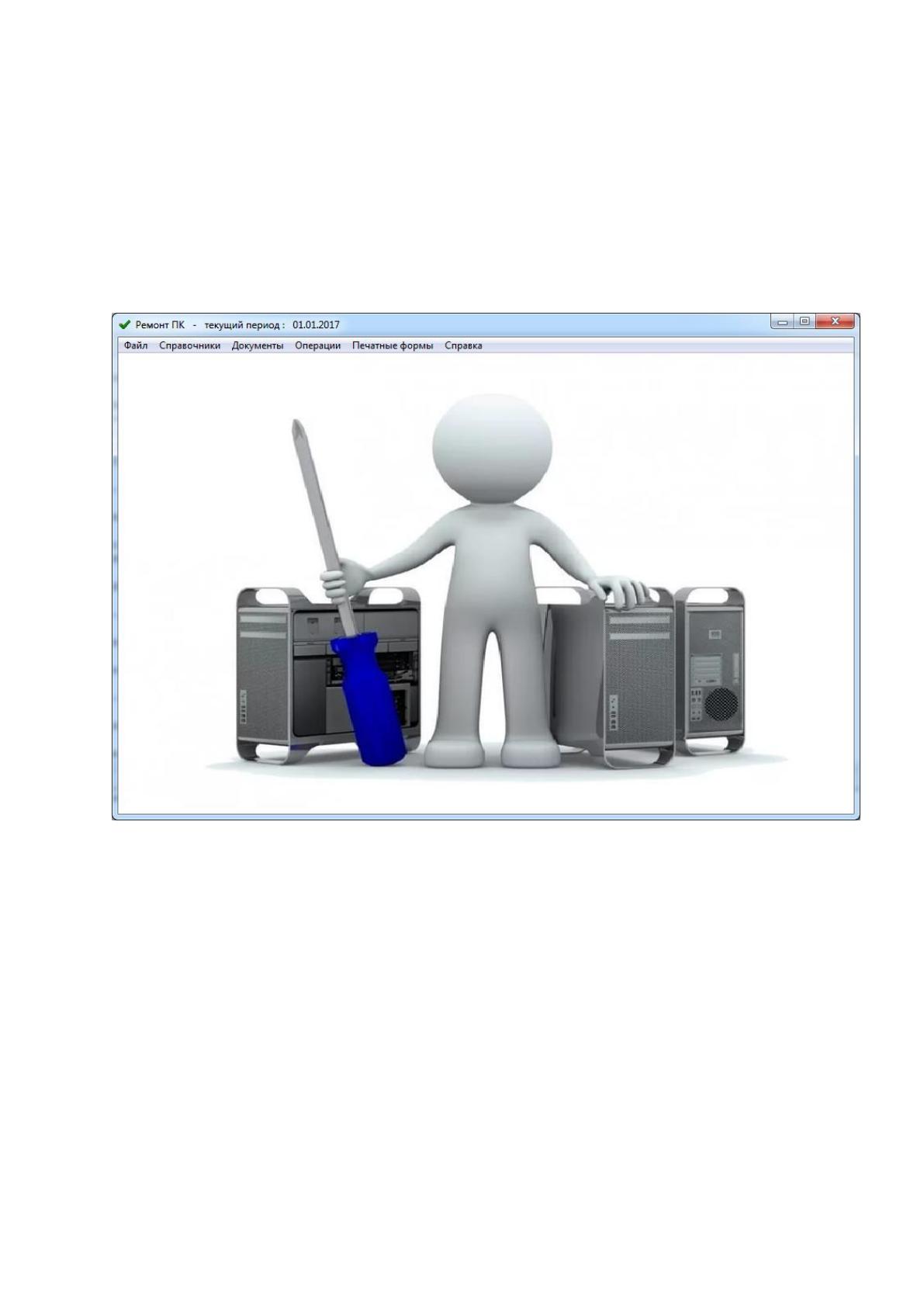

Рисунок 30 – Главное окно АИС «Ремонт ПК»
Перед началом работы в АИС «Ремонт ПК» пользователь должен выбрать
текущий месяц для работы. Для этого достаточно зайти в пункт меню главного
окна программы Файл
Текущий месяц и в открывшемся диалоговом окне
указать первое число текущего на дату работы в системе АИС «Ремонт ПК» и
нажать кнопку Установить (рисунок 31). Для отмены внесенных изменений
нажмите кнопку Отмена.
92

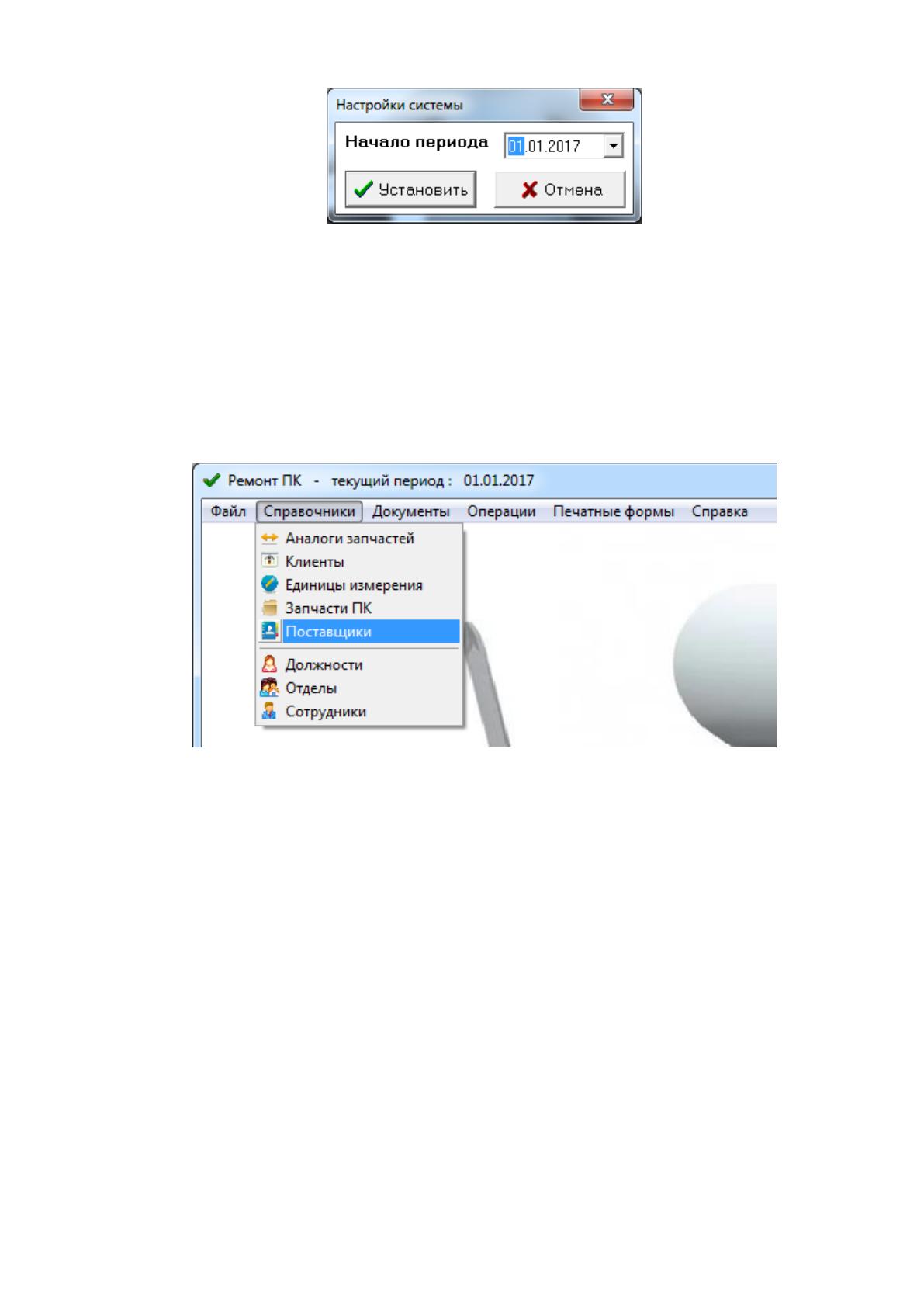

Рисунок 31 – Настройка текущего месяца АИС «Ремонт ПК»
Для корректной работы в АИС «Ремонт ПК», пользователю необходимо
заполнить все имеющиеся справочники. Для этого нужно перейти в раздел
главного меню Справочники
нужный каталог и выбрать справочник для
ввода и редактирования из выпадающего меню (рисунок 32).
Рисунок 32 – Выпадающее меню раздела «Справочники»
Работу со справочником в АИС «Ремонт ПК» покажем на примере
справочника Клиенты. При нажатии на данный пункт меню открывается форма
редактирования справочников. Интерфейс данной формы одинаков для всех
справочников системы и представляет собой табличную часть в верхней панели
и две кнопки для сохранения и отмены редактирования – Сохранить и Отмена
соответственно.
