Вопрос 2

а) Из предложенных выберите приспособления для плоскостной разметки:труборез, разметочные плиты, подкладки, напильник, поворотные приспособления, чертилка, домкраты.

б) Назовите инструменты, изображённые на рисунке 1 и укажите его назначение. Материал изготовления сталь У8А. Расшифруйте марку стали.

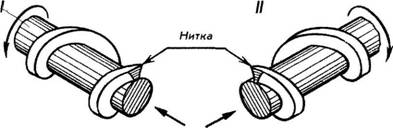

Рисунок 1 – Инструменты

Вопрос 3. Основы сварочного производства

1. Расшифровать обозначения сварных соединений в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.

2. Расшифровать обозначения электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.

Вопрос 4. Такелажные работы

Вопросы для составления опорного конспекта:

Что называется полиспастом? Каково назначение лебедки и как они подразделяются по назначению? Каков порядок оказания первой доврачебной помощ и при поражении электрическим током?

Вариант № 14

Вопрос 1. Цветные металлы и сплавы

Содержание учебного материала:

Цветные металлы и сплавы. Медь и ее сплавы. Магний и его сплавы. Алюминий и его сплавы. Титан и сплавы на его основе.

Методические указания

Изучите механические, технологические, конструкционные и эксплуатационные свой­ства и характеристики цветных металлов. Свойства этих сплавов в большей степени зависят от содержания легирующих компонентов, методов упрочнения и старения.

Очень важно уяснить особенности маркировки цветных сплавов, уметь пользоваться Государственными стандартами, правильно указывать стандарты и обозначения сплавов в курсовых и дипломных проектах. Условность в маркировке цветных сплавов отличается от черных металлов тем.что обозначение всех легирующих элементов совпадет с первой бук­вой их названия. Запомните элементы, обозначение которых производится двумя буквами из названия элементов: Су - сурьма. Мц - марганец. Ср - серебро, Мш - мышьяк. Кд - кадмий. Мг - магний, Рз - редкоземельные.

Обозначения латуней начинаются с буквы Л.

Обозначение бронз начинается с букв Бр

Оловянные и безоловянные литейные бронзы по ГОСТ 613-79 и ГОСТ 493 - 79 марки­руются соответствующей буквой в марке и цифрой, стоящей сразу же за ней.которая указы­вает содержание элемента %.

Если из этих бронз делают прокат, то в конце марок бронз ставится буква П. Например, бронза БрОЗЦ7С5Н1П (олова 3%, цинка 7%, свинца 5%, никеля 1% остальное - медь).

Отметьте и то, что по ГОСТ 17771 - 80 литейные латуни имеют новую маркировку. После буквы Л указывается количество цинка и сразу же легирующие элементы, с содержа­нием их в процентах. В обозначениях 1 % не ставится. Например: латунь ЛЦ40МцЗЖ (цинка 40%. марганца 3%, железа 1%, остальное - медь).

Все алюминиевые сплавы обозначаются с буквы А, за исключением дюралюминия (обозначение Д1, Д16 и т. д.)

Медноникелевые сплавы обозначаются с буквы М (ГОСТ 492-73).

Вопросы для составления опорного конспекта

1. Какие сплавы называют латунями.

2. Как маркируют латуни и бронзы по ГОСТу.

3. Как влияет олово на свойства бронзы?

4. Какими свойствами обладает бериллиевая бронза?

5. Как маркируют дуралюмины?

6. Какие сплавы называют силуминами?

7. Расшифруйте марки сплавов Бр КМц 3-1, АМц, АМр Л90, ЛЦ40Мц3, БрАЖ9-4, Д16.

Вопрос 4. Такелажные работы

Вопросы для составления опорного конспекта:

Каково назначение домкратов? Для чего предназначена таль? Какие типы талей вы знаете? Каков порядок оказания доврачебной помощ и при ожогах?

Вариант № 16

Вопрос 1. Порошковая металлургия

Содержание учебного материала:

Порошковые материалы. Свойства и область применения. Порошковая металлургия. Фрикционные и антифрикционные материалы.

Методические указания

Вопросы этой темы вводят вас в область порошковой металлургии, материалов из металло- и минералокерамики. материалов сверх твердых синтетических, в металлообработку с использованием твердых сплавов.

Уясните, чем вызвано применение порошковых сплавов, на какие группы они подраз­деляются, признаки этого деления, виды твердых сплавов, сущность высокой твердости сплавов, содержащих карбиды металлов, высокой теплостойкости - у металлокерамики, эль-бора, других синтетических материалов; механические, тепловые и технологические харак­теристики порошковых материалов и изделий, особенности маркировки, области и экономи­ческую эффективность их применения; особенности режимов обработки металлов инстру­ментами с пластинками из минерало- и металлокерамики или выполненными полностью из твердых сплавов.

Вопросы для составления опорного конспекта

1. Этапы технологии получения порошковых материалов?

2. Как классифицируют порошковые материалы по назначению?

3. В чем заключаются преимущества порошковых конструкционных материа­лов по сравнению с обычными?

4. Как подразделяют фрикционные порошковые материалы в зависимости отметаллической основы?

5. Чем пористые фильтры лучше обычных?

Вопрос 2. А) Укажите состав раствора медного купороса для окрашивания заготовки перед разметкой. Какие заготовки покрывают этим составом.

б) Прочитать размер, установленный на штангенциркуле и записать его, если цена деления нониуса 0,1мм

Рисунок 1 – Шкала штангенциркуля

в) Вставьте пропущенные слова: «Металл подвергается правке как в …, так и в …состоянии»

г) При каком значении освещённости наступает:

-наибольшее утомление?

-наименьшее утомление?

Вопрос 3. Основы сварочного производства

1. Расшифровать обозначения сварных соединений в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.

2. Расшифровать обозначения электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.

Вопрос 4. Такелажные работы

Вопросы для составления опорного конспекта:

Каков порядок подготовки и допуска к работе стропальщика и такелажника? Как правильно оказывать доврачебную помощь при переломах, вывихах и растяжении связок?

Вариант № 17

Вопрос 1. Неметаллические конструкционные материалы

Содержание учебного материала:

Структура полимеров. Термопласты. Термореактопласты. Слоистые пластмассы и пластмассы на основе природных полимеров. Древесные материалы в машиностроении и их классификация. Классификация и назначение резин. Свойства резин.

Методические указания

Изучите физико-механические свойства и строение древесины. Обратите также внима­ние на основные преимущества древесных материалов, современные способы повышения стойкости древесины от возгорания, гниения, борьбы с насекомыми.

Рассмотрите вопросы применения древесных материалов в виде клеевых деревянных конструкций, применения пиломатериалов в машиностроении и сельском хозяйстве.

При изучении пластмасс рекомендуется повторить соответствующие разделы курса ор­ганической химии. Разберите достоинства и недостатки пластических масс, деление их на термореактивные и термопластичные: запомните широко применяемые материалы: асбово-локно, стекловолокниты, древеснослоистые пластики, гетинакс. текстолит, карболит, баке­лит, полиэтилен, полипропилен, поливинилхлорид (винипласт), полиметилметакрилат (орг­стекло), политетрафторэтилен (фторопласты), полиэтилентерефталат (лавсан), полиамиды (капрон - поликапролактам.найлон), эластомеры (каучуки. резины), этролы (из целлюлозы).

Ознакомьтесь с различными методами переработки пластмасс в изделия и области применения получаемых деталей.

Пластмассы играют огромную роль в обеспечении экономии черных металлов. Нема­ловажное значение применения пластмасс в автомобиле- и тракторостроении, сельскохозяй­ственном машиностроении.

Имеются термопластинки, которые по прочности на удар значительно превосходят листовой металл, а из отдельных пластмасс (найлона и полиэтилена) изготовляют топливные емкости. Шпагат из полипропилена широко применяется в кормопроизводстве.

Технологию изготовления резинотехнических изделий следует начать с изучения составарезины, ее свойств и области применения. Резины подразделяются на резины общего назначения и специальные. Уясните их изготовление, характерные свойства, использование. Подробнее разберите классификацию по назначению применяемых в автотракторном и сель­скохозяйственном машиностроении резиновых изделий и клиновидных ремней.

Вопросы для составления опорного конспекта

1. Какие материалы называют пластмассами?

2. В чем состоит сущность реакций полимеризации и поликонденсации? Какая между ними разница?

3. Какие пластмассы называются термопластичными, термореактивными?

4. Как классифицируют пластмассы?

5. Зачем в пластмассы вводят наполнители?

6. Перечислите общие свойства пластмасс.

7. Укажите достоинства пластмасс как конструкционных материалов.

8. Перечислите основные термореактивные полимеры, которые находят наиболее широкое применение в промышленности.

9. Какие пластмассы называются слоистыми?

10. Назовите состав, свойства и область применения гетинакса.

11. Какие пластмассы обладают высокими диэлектрическими свойствами?

12. Какими свойствами обладают фторопласты? Назовите область их применения.

13. Какие материалы называются резиной?

14. Какое исходное сырье используют для получения синтетических каучуков?

15. Каково назначение основных составляющих резиновых смесей?

16. Сколько серы входит в состав мягкой и твердой резины?

17. В чем заключается сущность процесса вулканизации?

18. Из каких основных процессов состоит технология получения резиновыхизделий?

19. Перечислите основные свойства резиновых изделий.

Вопрос 2.

Виды заклепок и заклепочных швов.Заклепочное соединение - неразъемное соединение деталей при помощи заклепок.Заклепка - крепежная деталь, состоящая из стержня цилиндрической формы и закладной головки.

а) Подпишите виды заклепок:

Рисунок 1 – Виды заклепок

б) Дайте определение: Что такое рабочее место? Что называют организацией рабочего места? Назовите основные требования по организации рабочего места слесаря (до начала, в процессе и по окончании работ).

в)Основные требования по организации рабочего места.

Вопрос 3. Основы сварочного производства

1. Расшифровать обозначения сварных соединений в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.

2. Расшифровать обозначения электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.

Вопрос 4. Такелажные работы

Вопросы для составления опорного конспекта:

Каков порядок проведения повторной проверки знаний стропальщика.Каковы основные причины пожаров и меры их предотвращения?

Вариант №18

Вопрос 1. Композиционные материалы

Содержание учебного материала:

Строение композитов. Дисперстно-упрочненные композиционные материалы. Волокнистые металлические композиты.

Методические указания

Изучите строение композитов, их классификацию в зависимости от материала матрицы и по типу наполнителя.

Дисперстно-упрочненные и волокнистые металлические композиционные материалы. Их производство и области применения.

Задания для выполнения контрольной работы

1. Перечислите области применения композитов.

2. Расскажите о строении композитов.

3. Какая матрица у композитов МКМ и ПКМ?

4. Какой материал обозначают буквами САП?

5. Каким методом получают волокнистые металлические композиты?

Вопрос 2.

а) Какие виды резьб изображены на рисунке 1.

Рисунок 1 - Виды резьб

б) Перечислите и дайте определение параметров резьбы. в) Расшифруйте марку резьбы: М12 x 1 – 6Н/6g

Вопрос 3. Основы сварочного производства

1. Расшифровать обозначения сварных соединений представленных в приложении 4 в соответствии с порядковым номером по журналу. Для каждого сварного соединения необходимо указать параметры по соответствующему ГОСТ. Перечень параметров представлен в примере варианта №1.

2. Расшифровать обозначения, электродов покрытых металлических для ручной дуговой сварки сталей и наплавки представленных в приложении 5 в соответствии с порядковым номером по журналу. Пример расшифровки обозначения электродов представлен в варианте №1.

Вопрос 4. Такелажные работы

Вопросы для составления опорного конспекта:

Каков порядок разработки и утверждения производственных инструкций? Каковы основные задачи технического надзора? Какие виды технического надзора существуют и чем они отличаются? Каков порядок назначения обслуживающего персонала и ответственных лиц за безопасной эксплуатацией грузоподъемных машин? Какие существуют средства пожаротушения и как ими пользоваться?
