Некоторые компоненты отображают дополнительные параметры на этой закладке, для использования вместе с параметрами, описанными в техническом справочнике Electronics Workbench.

Circuit/Create Subcircuit Команду также можно вызвать одновременным нажатием клавиш CTRL+B.

Команда объединяет выбранные элементы схемы в подсхему, в

действительности создавая интегральную схему.

Подсхема может содержать так много компонентов, как требуется. Любая подача проводов к другим компонентам или соединителям в схеме станет терминалами на пиктограмме подсхемы.

Чтобы создать подсхему:

а) Выберите элементы, которые нужно использовать для подсхемы.

б) Выберите Circuit/Create Subcircuit, и завершите диалог, который появляется:

Copy from Circuit - помещает копию выбранных компонентов в подсхеме.

Первоначальные компоненты остаются, поскольку они находятся в окне схемы.

Move from Circuit - удаляет выбранные компоненты из схемы, так что они появляются только в подсхеме.

Replace in Circuit, помещает выбранные компоненты в подсхему и заменяет выбранные компоненты в схеме прямоугольником, помеченным именем подсхемы.

Выбранные компоненты появляются в новом окне, окне подсхемы. Имя новой подсхемы добавляется к списку доступных подсхем, который отображается, когда пиктограмма подсхемы перемещаться из инструментальной панели Favorites. Подсхема доступна только для текущей схемы.

Circuit/Zoom Команда отображает подменю выбора для увеличения или уменьшения размера дисплея окна схемы.

24

Circuit/Schematic Options Команда предназначена для управления всем дисплеем схемы. Изменения относятся только к текущей схеме.

В окне команды выводится следующий набор закладок:

-Grid, -Show/Hide, -Display, -Value.

Закладка Grid Закладка управляет дисплеем и использованием сетки,

лежащей в основе окна схемы. Использование сетки упрощает выравнивание элементов в схеме. Вы можете использовать сетку без ее отображения.

Отображение сетки осуществляется на заднем плане окна схемы. Сетку удобно использовать при расстановке объектов.

Закладка Show/Hide Закладка управляет дисплеем информации в окне схемы. Ее параметры полезно использовать, когда нужно скрыть объект.

Закладка Display Закладка управляет шрифтом, используемым для меток и ссылок на идентификаторы.

Закладка Value Закладка управляет шрифтом, используемым для

значений и моделей.

Меню Analysis Меню Analysis позволяет выполнить различные анализы.

Внешний вид меню приведен на рисунке 5. Перед выполнением каждого из них пользователю будет предложено заполнить параметров анализа. Анализ будет выполнен только в том случае, когда это возможно для данной схемы.

25

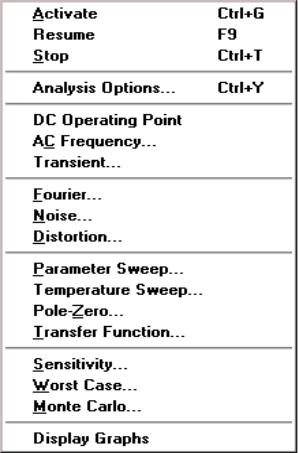

Рисунок 5 – Внешний вид меню Analysis

Analysis/Activate Команду также можно вызвать одновременным нажатием клавиш CTRL+G.

Команда активизирует схему (включает переключатель питания).

Активизация схемы начинает последовательность математических операций,

чтобы вычислить значения для тестовых точек в схеме.

Переключатель питания остается включенным, пока Вы не останавливаете или не приостанавливаете моделирование.

Analysis/Pause and Analysis/Resume Команду также можно вызвать

нажатием клавиши F9.

Команда временно прерывает или продолжает моделирование

(управляется кнопкой Pause/Resume). Приостановка полезна, если вы хотите

26

рассмотреть форму волны (форму кривой, форму сигнала) или сделать изменения в инструментальных настройках. (Имитация простых схем может оказаться слишком быстрой для приостановки.)

Analysis/Stop Команду также можно вызвать одновременным нажатием клавиш CTRL+T.

Команда вручную останавливает моделирование. Имеет тот же эффект что и щелчок переключателя питания.

Обратите внимание, что выключение энергии стирает данные и инструментальные следы и сбрасывает все значения к начальным.

Analysis/Analysis Options Команду также можно вызвать одновременным нажатием клавиш CTRL+Y.

Electronics Workbench позволяет Вам управлять многими аспектами моделирования, типа сброса терпимости ошибки, выбор методов моделирования и просмотра результатов. Эффективность моделирования также зависит от параметров, которые Вы выбираете. Большинство параметров имеет значения по умолчанию.

Чтобы рассмотреть или изменить любые из параметров, выберите

Analysis/Analysis Options.

Analysis/DC Operating Point Команда выполняет анализ схемы по

постоянному току.

Analysis/AC Frequency Команда выполняет анализ схемы по переменному току (частотный анализ).

Analysis/Transient Команда выполняет анализ переходных процессов.

Analysis/Fourier Команда выполняет Фурье - анализ.

Analysis/Noise Команда выполняет шумовой анализ.

Analysis/Distortion Команда выполняет анализ нелинейных и интермодуляционных искажений.

27

Analysis/Parameter Sweep Команда выполняет анализ при вариации

параметров элементов.

Analysis/Temperature Sweep Команда выполняет температурный анализ.

Analysis/Pole-Zero Команда выполняет нуль-полюсной анализ.

Analysis/Transfer Function Команда выполняет анализ передаточных

функций.

Analysis/Sensitivity Команда выполняет анализ чувствительности.

Analysis/Worst Case Команда выполняет анализ значений параметров компонентов схемы при предельных отклонениях ее характеристик.

Analysis/Monte Carlo Команда выполняет статистический анализ по

методу Монте-Карло.

Analysis/Display Graph Команда выводит графические результаты

анализа.

Window Menu Меню Window позволяет осуществить операции работы с

окнами.

Рисунок 6 – Внешний вид меню Window

Window/Arrange Команду также можно вызвать одновременным нажатием клавиш CTRL+W.

Команда аккуратно расставляет открытые окна.

Window/Circuit Команда переносит окно схемы на передний план.

Window/Description Команду также можно вызвать одновременным

нажатием клавиш CTRL+D.
