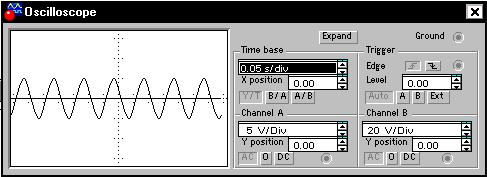

Рисунок 9 – Вид нормальной панели осциллографа Electronics Workbench

При использовании осциллографа в Electronics Workbench есть возможность просмотра сигнала на протяжении всего времени имитации. Для этого можно воспользоваться кнопкой Expand и воспользоваться полосами прокрутки изображения, чтобы перевести панель в нормальный режим используется кнопка Reduce.

Вид расширенной панели осциллографа показан на рисунке 10.

34

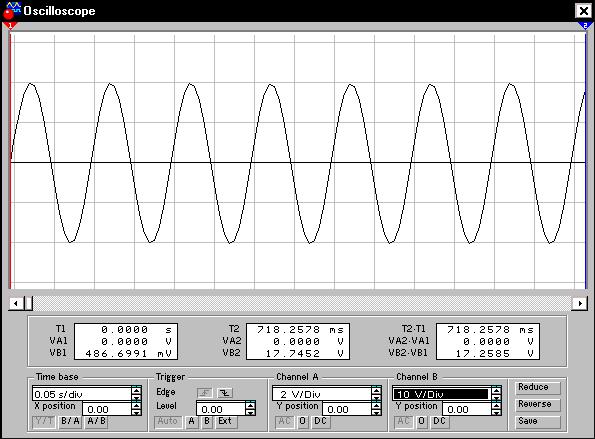

Рисунок 10 – Расширенная панель осциллографа

35

Теперь для изучения свойств RC-цепи можно изменить сигнал на ее входе.

Для этого нужно вывести при помощи двойного нажатия кнопкой мыши

Рисунок 11 – Генератор импульсов

на компоненте на экран панель генератора импульсов. Ее вид представлен на рисунке 11

При помощи генератора импульсов можно формировать три вида сигналов: синусоидальный, пилообразный и прямоугольный. В данном случае для анализа нужен прямоугольный импульс. Для перевода генератора в нужный режим требуется нажать соответствующую кнопку на панели. Также можно изменить другие параметры – частоту и амплитуду сигнала.

Перед изменением каких либо параметров следует отключать источники питания схемы, иначе возможно получение неверных результатов.

Выходной сигнал интегрирующей цепи показан на рисунке 12.

36

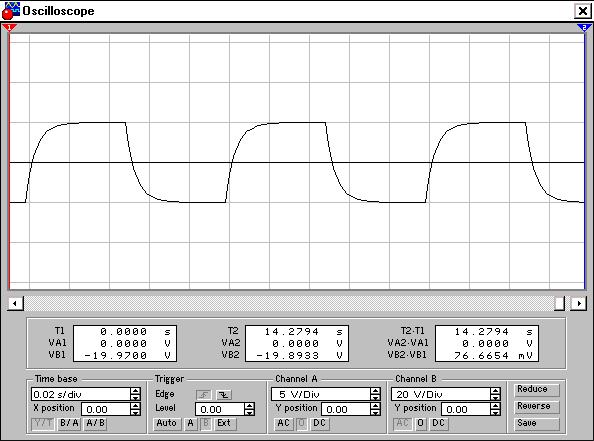

Рисунок 12– Сигнал на выходе интегрирующей RC – цепи

Для того, чтобы изменить какие-либо параметры элементов схемы нужно дважды щелкнуть левой кнопкой мыши на нужном элементе, при этом будет выведено окно свойств элемента. Пример такого окна приведен на рисунке 13.

37

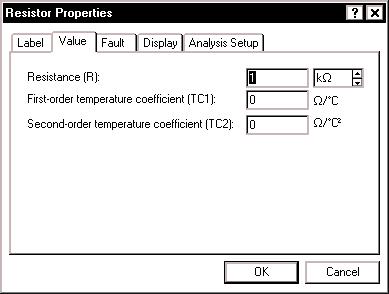

Рисунок 13 - Окно параметров резистора

Кроме анализа прямого наблюдения за терминалами инструментов

Electronics Workbench позволяет выполнить дополнительные виды анализа. В

качестве примера для данной схемы можно привести получение АЧХ и ФЧХ схемы как четырехполюсника. Т.е. при расчете на вход схемы будет подаваться сигнал различной частоты и будет произведен анализ зависимости вида выходного сигнала от входного. При этом нужно будет задать начальную и конечную частоты, на которых будет произведен анализ. Для проведения этого анализа нужно остановить работу цепи , т.е. воспользоваться переключателем питания или кнопкой Pause и выполнить команду меню Analysis / AC Frequency.

Перед расчетом будет выведено окно параметров анализа. Вид этого окна приведен на рисунке 14. При необходимости можно изменить некоторые из параметров: Start frequency (начальная частота), End frequency (конечная частота), Sweep type (тип горизонтальной оси на конечном графике), Number of points (количество точек анализа). В данном случае удобно установить количество исследуемых точек равным 1000 для получения более гладкого графика, тип горизонтальной оси – логарифмическим и диапазон частот от 1Гц до 100 КГц.
