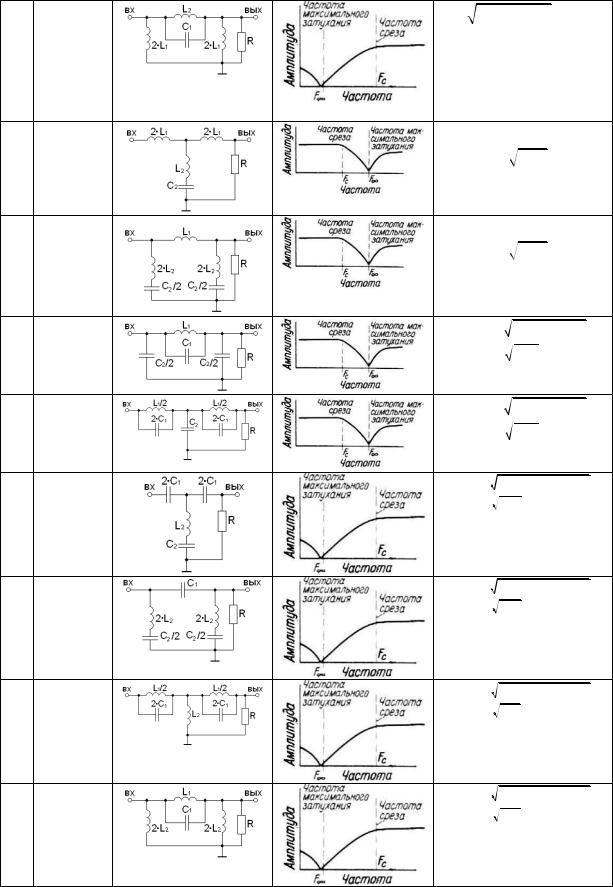

ПРИЛОЖЕНИЕ Г

Бланк задания и требования к отчету

УТВЕРЖДАЮ

Зав каф РЗИ ___________А С Задорин

__ ____ 200_г

ВАРИАНТ ЗАДАНИЯ №__

На летнюю вычислительную практику

студенту гр _____ _________________

Тема практики: работа с пакетами MatLAB и Electronics Work Bench (EWB)

Содержание практики: формирование и решение системы линейных алгебраических уравнений, моделирующих электрическую цепь, создание программы расчета АЧХ и ФЧХ фильтрующих RLC электрических цепей, проверка результатов с помощью пакета EWB.

Содержание работы: знакомство с системой MatLAB, реализация алгоритма, предложенного преподавателем, проверка результата, оформление пояснительной записки и защита работы При реализации предложенного алгоритма следует максимально использовать возможности системы MatLAB (кнопочное меню, графику, чтение данных из файла, формирование файла результатов и т д) Пояснительную записку выполнить с помощью редактора Word с обязательным соблюдением всех требований стандарта предприятия СТП ТУСУР

Обязательные пункты пояснительной записки:

Титульный лист.

Реферат.

Задание.

Содержание.

Введение.

Основные содержательные разделы и подразделы.

Заключение.

Список используемой литературы.

Приложения.

Рекомендуемая литература:

Любая по системе MatLAB, например, Лазарев Ю Ф MatLAB 5 х – K :BHV,2000384с (Серия «Библиотека студента»)

Методические материалы, указанные преподавателем.

Преподаватель ____________

__ ____200_г.

Отчет подлежит сдаче до __ ____200_г.

Студент ____________

65

Требования к отчету по «Вычислительной практике».

1.Основной текст с приложениями (не менее 10 страниц через 1 интервал) набирается в редакторе Word-2003 и представляется в одном экземпляре на CD;

2.Формат страницы - А4, правое, левое и нижнее поля - по 22 мм, а верхнее - 30 мм; колонтитул верхний – 1.5, нижний – 0;

3.Основной материал набирается одним и тем же шрифтом Times New Roman размером 14. Заголовки разделов оформляются жирными заглавными буквами шрифтом Arial размером 14 и выравниваются по центру. Заголовки подразделов набираются жирными прописными буквами шрифтом Arial размером 14 и имеют отступ красной строки.

4.Отступ красной строки — 1,27 см

5.Основной текст должен быть выровнен но ширине, опция переноса слов выключена.

6.Страницы нумеруются начиная со второй страницы содержания, вверху по центру, размер шрифта14.

7.Формулы (если есть) выравниваются по центру и нумеруются в круглых скобках (номера формул выравниваются но правому краю страницы).

8.Ссылки на литературу выполняются в квадратных скобках (например,[1]). В списке литературы ссылки располагаются по мере указания в тексте.

9.Рисунки выполняются средствами Word, либо любым доступным графическим редактором с последующей вставкой в текст. Нумерация рисунков должна быть самостоятельной внутри каждого раздела (например, Рисунок 1.1 – первый рисунок первого раздела). Все рисунки должны содержать подрисуночные подписи.

10.Таблицы следует вставлять непосредственно в текст. Таблица сверху и снизу отделяется от основного текста одной пустой строкой. Нумерация таблиц самостоятельная внутри каждого раздела (например, Таблица 1.1 первая таблица первого раздела). Если в состав материала входит только одна таблица она не нумеруется.

11.Ссылки на таблицы и рисунки даются с сокращениями слов "таблица" и "рисунок" (например: в табл.1.1, приведены результаты, .... на рис.2.1 показана зависимость ... .

Обязательные пункты пояснительной записки.

Титульный лист.

Реферат.

Задание.

Содержание (как правило, с этой страницы, проставляются номера страниц).

66

Введение (раздел не нумеруется).

Основные содержательные разделы и подразделы (разделы нумеруются

1, 2, и т.д.; подразделы – 1.1, 1.2 и т.д.).

Заключение (раздел не нумеруется).

Список используемой литературы.

Приложения (нумеруются заглавными буквами русского алфавита: Приложение А, Приложение Б и т.д.). В приложении могут присутствовать листинги программ с комментариями; структурные схемы программ, результат тестирования программ, пример результатов вычислений (если есть вычисления), необходимый справочный материал и т.д.

Оформление некоторых листов пояснительной записки можно посмотреть в кабинете курсового и дипломного проектирования кафедры РЗИ( ауд.416 РК).

67

ПРИЛОЖЕНИЕ Д

Примеры m – файлов

function [n,vv]=ytop(dd);

%определение числа узлов n и числа ветвей vv %dd-входной массив-вектор данных об элементах схемы nm=max(size(dd));%определение размерности массива dd k=1;n=0;vv=0;

while k<=nm; %перебор элементов схемы с шагом kp

pr=upper(dd{k}); %выделение признака элемента схемы (признак может %быть задан в любом регистре)

if (pr=='G')|(pr=='L')|(pr=='C')|(pr=='I');%проводимость,

%индуктивность, емкость, источник тока kd=k+3;kp=4;vv=vv+1;

end;

bn=k+2;

for k4=bn:kd;%определение n путем выбора макс. номера узла if ceil(dd{k4})>n;

n=ceil(dd{k4});

end;

end;

k=k+kp;

end;

function[t,ww]=ymatr(dd,n,w);

%формирование Y-матрицы mn=max(size(dd)); t=zeros(n,n); ww=zeros(n,1); k=1;du=1;

while k<=mn; pr=upper(dd{k}); kp=4;

%Емкость-С

if pr=='C'; n1=ceil(dd{k+2});n2=ceil(dd{k+3});zn=abs(dd{k+1});

if n1~=0; t(n1,n1)=t(n1,n1)+j*zn*w;

end;

if n2~=0; t(n2,n2)=t(n2,n2)+j*zn*w;

end;

if (n1~=0)&(n2~=0); t(n1,n2)=t(n1,n2)-j*zn*w;t(n2,n1)=t(n2,n1)-j*zn*w;

end;

end; %Проводимость-G if pr=='G';

n1=ceil(dd{k+2});n2=ceil(dd{k+3});zn=abs(dd{k+1});
