Содержимое Буфера обмена может вставляться только в окна, способные содержать подобную информацию. Например, Вы не можете вставить компонент электрической схемы в окно описания.

Edit/Delete Операцию также можно вызвать нажатием клавиши DEL.

Эта команда полностью удаляет выбранные компоненты или текст.

Используйте команду Delete с осторожностью. Удаленная информация не может быть восстановлена.

Edit/Select All Команда выбирает все элементы в активном окне (окно схемы, окно подсхемы или окно описания). Если прибор - часть выбора, команды

Edit/Copy и Edit/Paste становятся недоступными. Для того, чтобы выбрать все,

кроме нескольких элементов, используйте команду Select All, и затем снимите выделение с лишних элементов, нажимая CTRL с левой кнопкой мыши.

Edit/Copy as Bitmap Команда предназначена для копирования растрового изображения элементов в Буфер обмена. Вы можете использовать эти изображения в текстовых процессорах или программах обработки изображений.

Чтобы скопировать растровое изображение элементов необходимо:

а) выбрать Edit/Copy as Bitmap (курсор изменится на crosshair),

б) нажать и удерживать кнопку мыши перемещая курсор, чтобы сформировать прямоугольник, включающий необходимые для копирования элементы,

в) отпустить кнопку мыши.

Edit/Show Clipboard Команда отображает содержание Буфера обмена.

Буфер обмена - временное место хранения для компонентов или текста, которые Вы хотите поместить позже в другом месте в схеме. Вы можете также использовать Буфер обмена, чтобы передать информацию от Electronics workbench к другой прикладной программе. Буфер обмена может содержать графику (компоненты или схемы) и текст. Если активное окно не может содержать тип информации, которая находится на Буфере обмена, или если

19

Буфер обмена пуст, команда Edit/Paste будет не доступна. Например, если Буфер обмена содержит компоненты, а текущим является окно описания, команда Paste

будет недоступна. Чтобы закрыть Буфер обмена, дважды щелкните меню

Control(Windows).

Меню Circut

Меню Circut позволяет осуществить операции работы с цепями.

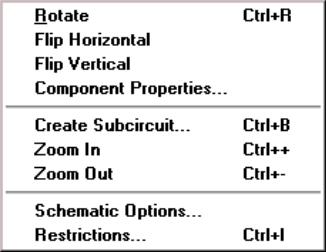

Рисунок 4 – Внешний вид меню Circut

Circuit/Rotate Операцию также можно вызвать одновременным

нажатием клавиш CTRL+R

Команда позволяет вращать выбранные компоненты на 90 градусов по часовой стрелке. Текст, связанный с компонентом (метки, значения и информация о модели), может быть повторно установлен, но при выполнении команды не вращается. В случае необходимости, провода, приложенные к компоненту перенаправляются автоматически. Когда Вы вращаете амперметр и вольтметр, вращаются только их терминалы.

20

Circuit/Flip Vertical Команда зеркально отражает выбранную схему по вертикали в окне схемы. Обратите внимание, любые провода, приложенные к зеркально отражаемому компоненту перенаправляются по мере необходимости.

Текст, связанный с компонентом (метки, значения и информация о модели),

может быть повторно установлен, но не отражается.

Circuit/Flip Horizontal Команда зеркально отражает выбранную схему по горизонтали в окне схемы. Любые провода, приложенные к зеркально отражаемому компоненту перенаправляются по мере необходимости. Текст,

связанный с компонентом (метки, значения и информация о модели), может быть повторно установлен, но не отражается.

Circuit/Component Properties Команда предназначена для изменения свойств выбранного компонента. Также выводится при двойном нажатии на компоненте. При вызове с помощью всплывающего меню, после нажатия правой кнопкой мыши, назначаются заданные по умолчанию свойства для всех выбранных компонентов, впоследствии используемых в этой схеме. Это не воздействует на уже размещенные компоненты.

При выполнении команды открывается диалоговое окно

Circuit/Component Properties, закладки которого зависят от типа выбранного компонента.

Возможны следующие типы закладок:

-Label,

-Value,

-Models,

-Schematic Options,

-Fault,

-Node,

-Display,

-Analysis Setup.

21

Закладка Label (Свойства компонента) Закладку также можно вызвать одновременным нажатием клавиш CTRL+L.

Используйте эту закладку, чтобы установить или заменить метку компонента и идентификатор (компоненты типа соединителей, заземлений,

измерителей не имеют идентификаторов).

Если Вы вращаете или зеркально отражаете компонент, метка может быть установлена повторно. Если, в результате, провод проходит через метку,

Вы можете сдвинуть метку направо, добавляя несколько пробелов перед меткой.

Чтобы вставить общую информацию в схему, введите текст в окно описания, доступное из меню Window.

Обратите внимание, идентификаторы назначаются системой уникально,

идентифицируя компонент. Вы можете изменять их в случае необходимости, но они должны оставаться уникальными. Идентификаторы не могут быть удалены.

Value Tab (Свойства компонента) Закладку также можно вызвать одновременным нажатием клавиш CTRL+U. Поля на этой закладке различаются

в зависимости от компонента.

Закладка Models (Свойства компонента)

Закладку также можно вызвать одновременным нажатием клавиш

CTRL+М.

Используйте эту закладку, чтобы выбрать модель, используемую для компонента и для редактирования, добавления или удаления моделей или библиотек. Компоненты по умолчанию «идеальны», что для большинства схемотехнических моделирований может быть достаточным. Однако, если вы хотите увеличить точность результатов теста, используйте «реальную» модель.

Закладка Schematic Options (Свойства компонента) Закладка

используется, чтобы установить цвет провода.

Закладка Fault (Свойства компонента) Закладку также можно вызвать

одновременным нажатием клавиш CTRL+F.

22

Используйте эту закладку, чтобы назначить неисправность на терминал компонента.

Leakage - помещает значение сопротивления, определенное в смежных полях, параллельно с выбранными терминалами. Это заставляет ток течь мимо терминалов вместо того, чтобы пройти их.

Short - помещает очень низкое сопротивление между двумя терминалами,

так что компонент не имеет никакого измеримого эффекта на схеме.

Open - помещает очень высокое сопротивление на терминале, как будто проводное соединение на терминал было разбито.

Закладка Node (Свойства компонента) Закладка используется для изменения свойств узла.

Node ID - назначенное системой имя узла.

Use as Testpoint - определяет, должен ли узел рассматриваться как тестовая точка.

Set Node Color - отменяет набор цветов для отдельных проводов.

Закладка Display (Свойства компонента) Закладка используется для отображения/скрытия тех или иных элементов Electronics Workbench.

Когда выбрано Use Schematic Options используются настройки параметров дисплея из закладки Show/Hide диалогового окна Circuit/Schematic

Options.

Show labels, Show models, Show reference ID - когда не выбрано Use Schematic Options, используются параметры дисплея как они были определены.

Закладка Setup (Свойства компонента) Закладка используется для настройки параметров элементов, таких как рабочая температура.

Use global temperature - если выбрано, используется набор температур установленный в Analysis/Analysis Options. Если не выбрано, используются те температуры, которые были определены.

Set initial conditions - устанавливает начальные значения для компонента.
