5.8. Весы электронные торговые модель ВЭ-15Т

ВЭ-15Т – электронные торговые весы среднего класса точности (рисунок 67). Высокие технические и эксплуатационные характеристики обеспечивает встроенный микропроцессор со специально разработанными программами

индикаторы

платформа

корпус

взвешивающего устройства регулировочные сетевой шнур

ножки

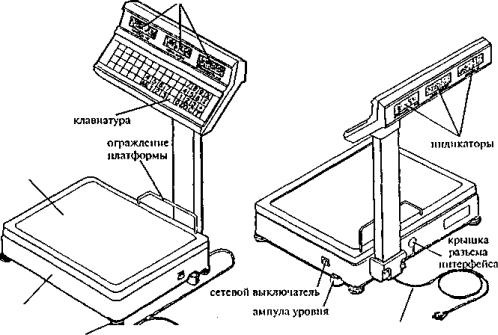

Рисунок 67 – Внешний вид весов ВЭ-15Т

5.8.1.Функции весов

1.Взвешивать товар массой до 15 кг.

2.Определять стоимость товара до 9 999 руб. 99 коп. (6 знаков).

3.Запоминать цену для семи видов товаров.

4.Компенсировать массу тары до 6 кг.

5.Определять стоимость штучных товаров.

6.Определять суммарную стоимость товаров.

7.Вычислять сдачу.

8.Работать совместно с кассовой машиной – «ОКА 500.0».

5.8.2.Устройство и работа весов (рисунок 67)

Весы состоят из следующих основных частей:

1.Взвешивающее устройство.

2.Устройство индикации.

Взвешивающее устройство состоит из платформы с ограждением, корпуса, сетевого выключателя, выходного разъёма интерфейса, ножки для

61

регулирования уровня весов, ампулы уровня, розетки для подключения устройства индикации.

В устройство индикации входят: клавиатура, конструктивно одинаково выполненные табло покупателя и продавца, включающие в себя индикаторы «МАССА», «ЦЕНА», «СТОИМОСТЬ».

Клавиатура разделена на основную (находится под индикатором «СТОИМОСТЬ») и дополнительную (под индикатором «ЦЕНА»).

Принцип работы весов основан на преобразовании деформации чувствительного элемента, возникающей под действием веса взвешиваемого груза, в аналоговый электрический сигнал, преобразование его в цифровую форму и последующую цифровую обработку на однокристальной ЭВМ с выдачей результата на цифровые индикаторы «МАССА», «ЦЕНА», «СТОИМОСТЬ» и на выходной разъём интерфейса.

5.8.3.Технические данные

Пределы взвешивания: наибольший предел – 15 кг; наименьший предел – 40 г.

Наибольший предел компенсации массы тары – 6 кг. Количество отображаемых десятичных знаков: индикатора «МАССА» – 5 знаков; индикатора «СТОИМОСТЬ» – 6 знаков; индикатора «ЦЕНА» – 6 знаков.

5.8.4.Клавиатура и индикаторы (рисунок 68)

1.Индикатор «МАССА» показывает массу или количество штучного товара или

сдачу.

2.Индикатор «ЦЕНА» показывает цену или сумму, полученную от покупателя.

3.Индикатор «СТОИМОСТЬ» показатель стоимости товара.

4.Индикатор «ПАМЯТЬ СТОИМОСТИ» расположен у первого разряда индикатора «СТОИМОСТЬ» в виде точки. Начинает мигать при нажатии клавиши «ПЛЮС», что означает введение информации с индикатора «СТОИМОСТЬ» в регистр памяти.

5.Клавиша «М». Режим память используется для входа в режим запоминания цены одной из семи ячеек памяти.

6.Клавиши «ПАМЯТЬ» от 1 до 7 используются для ввода в ячейку памяти и вывода на индикатор цены товара.

62

7.Клавиши «ВВОД» используются для ввода: цены, количества штучного товара; суммы, полученной от покупателя. Клавиша «ДВОЙНОЙ НУЛЬ» используется для ввода двух нулей одновременно, что ускоряет набор числовых значений.

8.Клавиша «СБРОС» используется для сброса показаний на индикаторах «ЦЕНА» и «СТОИМОСТЬ».

9.Клавиша «ШТУКИ» используется для входа в режим вычисления стоимости штучного товара.

10.Клавиша «СУММА» используется для подведения итога и одновременно для входа в режим вычисления сдачи.

11.Клавиша «ПЛЮС» используется для сложения стоимости покупок и одновременно ввода этой стоимости в регистр памяти.

12.Клавиша «ТАРА» используется для компенсации массы тары и сброса показаний на индикаторе «МАССА».

5.8.5. Работа с весами

Программирование (запоминание) цен Весы позволяют вводить цену за товар, пользуясь не только клавишами

«ВВОД», но и клавишами «ПАМЯТЬ» (буква «М»). Такой режим удобен для запоминания наиболее часто используемых цен. Для этого один раз перед началом работы или при изменении цен на товары необходимо ввести в ячейки памяти (с 1 по 7) нужные цены.

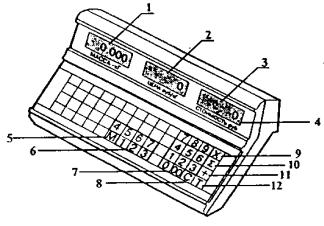

1 – индикатор «Масса»;

2 – индикатор «Цена»;

3 – индикатор «Стоимость»;

4 – индикатор «Память стоимости»; 5 – клавиша «М»; 6 – клавиша «Памяти»; 7 – клавиша «Ввод»; 8 – клавиша

«Сброс»; 9 – клавиша «Штуки»; 10 – клавиша «Сумма»; 11 – клавиша «Плюс»; 12 – клавиша «Тара».

Рисунок 68 – Клавиатура и индикаторы

Пример: Пользуясь клавишами «ВВОД», набрать цену 56.50, затем нажимаем клавишу «М», затем цифру 1 на дополнительной клавиатуре. В памяти 1 ячейки запрограммирована цена 56 руб. 50 коп. Нажать клавишу «С» и повторить программирование. Пользуясь клавишами «ВВОД», набрать цену

63

76.90, после этого нажать клавишу «М», а затем цифру 2 на дополнительной клавиатуре, клавишей «СБРОС» 3убрать показания на индикаторе и снова повторить действия для того, чтобы запрограммировать все клавиши от 1 до 7.

Для вывода на индикатор требуемой цены достаточно нажать ячейку «ПАМЯТЬ» от 1 до 7 (в нашем случае 1-я клавиша будет иметь цену 56 руб. 50 коп, а 2-я ячейка будет иметь цену 76 руб. 90 коп.).

Занесённая информация сохраняется в памяти долго и при выключённом питании. Количество перезаписи цен в памяти не ограничено.

5.8.6.Определение стоимости взвешиваемого товара

1.Положить товар на платформу.

2.Пользуясь клавишами «ВВОД» или одной из клавиш «ПАМЯТЬ», набрать цену товара.

3.На индикаторе «СТОИМОСТЬ» высветится стоимость товара.

4.При массе товара более 15 кг на индикаторе «МАССА» высветится буква «Н».

5.8.7.Определение стоимости штучного товара

1.Пользуясь клавишами «ВВОД» или одной из клавиш «ПАМЯТЬ», набрать цену штучного товара.

2.Нажать клавишу «ШТУКИ» (Х).

3.Пользуясь клавишами «ВВОД», набрать количество штучного товара. На индикаторе «МАССА» высветится введённое количество. На индикаторе «СТОИМОСТЬ» – произведение цены на количество.

5.8.8.Определение стоимости взвешенного товара с использованием тары

1.Установить тару на платформе. Индикатор «МАССА» покажет массу тары.

2.Нажать клавишу «ТАРА». Индикатор «МАССА» обнуляется.

3.Положить товар в тару.

4.Пользуясь клавишами «ВВОД» или одной из клавиш «ПАМЯТЬ», набрать цену товара. На индикаторе «СТОИМОСТЬ» высветится сумма товара.

5.При снятии тары с платформы на индикаторе «МАССА» останется значение массы тары со знаком «минус» (для обнуления индикатора «МАССА» нажать на клавишу «ТАРА»).

5.8.9.Определение суммарной стоимости нескольких взвешиваемых товаров

Перед обслуживанием покупателя убедитесь в том, что все индикаторы

обнулены. В противном случае сбросить показания: индикатор «МАССА» – клавишей «ТАРА»; индикаторов «ЦЕНА» и «СТОИМОСТЬ» – клавишей «СБРОС».

1. Пользуясь клавишами «ВВОД» или одной из клавиш памяти, набрать цену товара.

64

2.Положить товар на платформу.

3.На индикаторе «СТОИМОСТЬ» появится стоимость товара.

4.Нажать клавишу «ПЛЮС» для ввода стоимости товара в регистр памяти. При этом в конце суммы замигает точка индикатора «ПАМЯТЬ СТОИМОСТИ».

5.Нажать клавишу «СБРОС», при этом индикаторы «ЦЕНА» и «СТОИМОСТЬ» обнуляются.

6.Снять с платформы товар и положить следующий.

7.Пользуясь клавишами «ВВОДА» или одной из клавиш «ПАМЯТЬ», набрать цену следующего товара.

8.На индикаторе «СТОИМОСТЬ» высвечивается стоимость этого товара.

9.Нажать клавишу «ПЛЮС» для сложения стоимости предыдущего товара со стоимостью товара, лежащего на весах. При этом индикатор «СТОИМОСТЬ» покажет сумму этих стоимостей.

10.Нажать клавишу «СУММА» для подведения итога.

При этом показания на индикаторах «МАССА» и «ЦЕНА» погаснут, на индикаторе «СТОИМОСТЬ» останется стоимость всей покупки, а индикатор «ПАМЯТЬ СТОИМОСТИ» погаснет.

5.8.10. Вычисление сдачи

Этот режим используются для вычисления сдачи с суммы, полученной от покупателя. На индикаторе «СТОИМОСТЬ» останется стоимость всей покупки. Пользуясь клавишами «ВВОД», набрать значение суммы, полученной от покупателя, она высветится на индикаторе «ЦЕНА».

Значение сдачи высветится на индикаторе «МАССА». Клавишей «СБРОС» сбросить показания на индикаторах.

Примечание: если товар остался на платформе, то на индикаторе «МАССА» останется показание массы этого товара.

5.8.11. Определение суммарной стоимости штучных товаров по разной цене

Перед обслуживанием покупателя убедитесь в том, что все индикаторы обнулены. В противном случае нужно сбросить показания: индикатор «МАССА» – клавишей «ТАРА»; индикаторов «ЦЕНА» и «СТОИМОСТЬ» – клавишей «СБРОС».

1.Пользуясь клавишами «ВВОД» или одной из клавиши «ПАМЯТЬ», набрать цену товара.

2.Нажать клавишу «ШТУКИ» (X).

3.Пользуясь клавишами «ВВОД», набрать количество штучного товара.
