Клавиатура (представлена в таблице 6)

Таблица 6 – Функции и обозначения клавиатуры

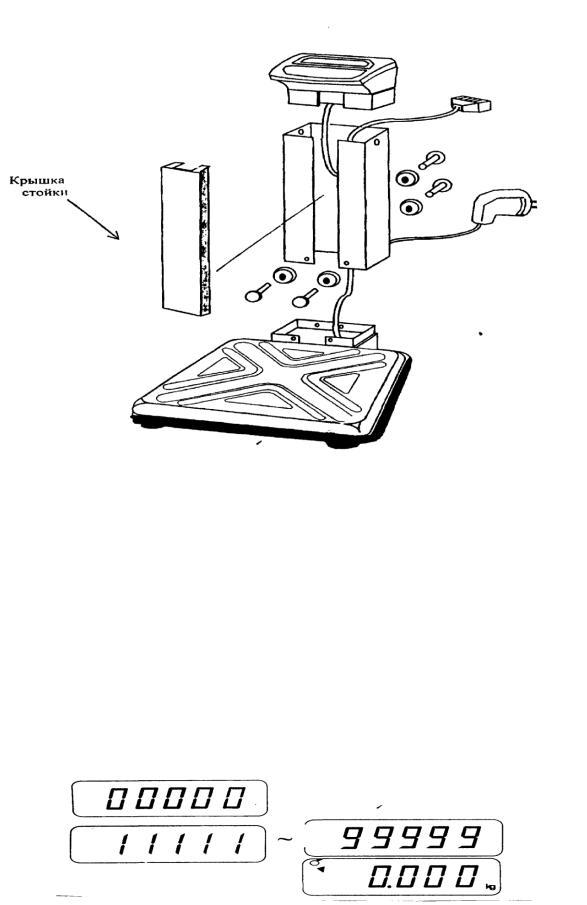

5.9.5.Установка весов (рисунок 70)

Откройте упаковку и вытащите весы, платформу, стойку и индикаторную головку.

Подтяните шнур питания и кабель от датчика и зафиксируйте их в зажимах.

Согласно рисунку вставьте стойку дисплея в кронштейн и закрепите её болтами М10; наденьте на болты пластмассовые колпачки.

Вставьте в разрез стойки пластмассовую крышку.

Вставьте в стойку индикаторную головку и закрепите её болтами М10 и ручками наклона головки.

Установите весы на ровную неподвижную поверхность.

Отрегулируйте горизонтальность весов, вращая винтовые опоры весов и одновременно контролируя положение воздушного пузырька в ампуле уровня. Весы выровнены, когда пузырёк находится в центре чёрного кольца ампулы.

неправильно правильно

Рисунок 70 – Схема расположения уровня весов

Закройте платформу крышкой из нержавеющей стали.

 Чтобы исключить накопление электростатического заряда на корпусе весов, используйте зелёный заземляющий провод, входящий в комплект весов. Одним концом он прикрепляется к штырю заземления, а другим – крепится под головку болта М10 с пластмассовым колпачком.

71

 Нажмите клавишу на клавиатуре (она же нажимается при выключении весов.) Весы будут проходить тестирование дисплея с последовательным перебором всех цифр от 0 до 9. По окончании теста на индикаторе устанавливается нулевое показание.

5.9.8.Установка нуля (рисунок 73)

В случае дрейфа показаний по какой-либо причине при пустой платформе

нажмите клавишу . При этом должен включаться указатель 0 .

Рисунок 73 – Схема установки нуля

По окончании теста на индикаторе устанавливается нулевое показание.

5.9.9.Взвешивание груза (рисунок 74)

Проверьте отсутствие груза на платформе.

Положите взвешиваемый груз на платформу (например, 75 кг). Указатель

0погаснет.

Считайте показания и уберите груз с платформы.

Рисунок 74 – Схема обнуления весов

73

5.9.10. Взвешивание с выборкой массы тары (рисунок 75)

Рисунок 75 – Схема последовательности набора веса

Режим однократной выборки массы тары из диапазона взвешивания выполняется, когда для взвешивания груза необходима тара. При этом допускается взвешивать лишь грузы меньшей массы так, чтобы сумма груза и массы тары (масса брутто) не превышала наибольший предел взвешивания.

Проверьте отсутствие груза на платформе.

Положите тару на платформу (например – тара весит 10 кг). Указатель

0погаснет.

Нажмите клавишу ►т◄, включая указатели 0 и NET.

Положите взвешиваемый груз в тару. Указатель 0 погаснет. Индикатор показывает массу нетто груза (пример – 55 кг).

Если убрать груз из тары, показание индикатора обнулится (после этого можно взвешивать следующий груз в той же самой таре), а если убрать всё с платформы, индикатор покажет массу тары со знаком минус.

74

 Для обнуления показаний и выхода из режима выборки тары нажмите вновь клавишу ►т◄. Указатель NET погаснет.

5.9.11. Техническое обслуживание

Осмотры и все виды ремонтов выполняются изготовителем или специализированным предприятием, имеющим с изготовителем договор. При эксплуатации весов потребителем должно производиться ежедневное (межосмотровое) обслуживание весов: протирка платформы, корпуса весов и индикатора сухой тканью (во время обеденного перерыва и после окончания смены). После настройки или ремонта весов, связанных со снятием пломбы, весы должны быть предъявлены представителю Госстандарта для проверки. Вызов представителя производится потребителем.

Проверка производится в соответствии с ГОСТ 8.453.

5.9.12.Характерные неисправности и способы их устранения приведены

втаблицах 7 и 8

Таблица 7 – Неисправности весов

Во время работы весов производится их автоматическое диагностирование и при обнаружении дефектов на индикаторе дисплея появляется сообщение

ErrXX , по номеру которого ХХ устанавливается тип неисправности.

Таблица 8 – Способы устранения неисправностей весов
