5.5.Требования, предъявляемые к весам

Киспользуемым в торговле весам предъявляют метрологические, торговоэксплуатационные и санитарно-гигиенические требования.

Косновным метрологическим требованиям относят:

-чувствительность – свойство весов выходить из состояния равновесия при незначительном изменении массы груза. Весы считаются чувствительными, если эта разница не превышает массу допустимой погрешности;

-точность взвешивания – под точностью взвешивания с физической точки зрения понимается свойство весов давать показания измерения массы с отклонением от истинных значений в пределах допустимых норм погрешности;

-постоянство показаний – свойство весов при многократном взвешивании одного и того же груза давать одинаковые показания независимо от места положения груза.

В торгово-эксплуатационные требования входят:

-прочность весов, т.е. надёжность и долговечность, – способность весов сохранять метрологические требования в течение длительного времени, зависящая от материала, из которого изготовлены весы;

-наглядность результатов взвешивания (показаний) зависит от конструкции указательных устройств, позволяющих и продавцу и покупателю хорошо видеть результаты взвешивания;

-быстрота взвешивания – время, необходимое для уравновешивания весов. Чем быстрее весы приходят в состояние равновесия, тем выше скорость взвешивания.

Санитарно-гигиенические требования: предусматривают изготовление весов из материалов нейтральных, не вступающих во взаимодействия с товаром и окружающей средой. Конструкция весов должна быть удобной для их чистки и мытья.

5.6.Весы настольные циферблатные РН 10Ц13У (рисунок 64)

Предназначены для взвешивания товаров массой от 100 г до 10 кг. Механизм весов смонтирован на корпусе (12) и закрыт сверху металлическим кожухом с двусторонними стеклянными окнами. Основная часть весов – сдвоенный равноплечий рычаг (коромысло) (13). Кожух закрывает основную часть весов – сдвоенный равноплечий рычаг. На концах рычага есть грузоприёмные призмы, на которые опираются передаточные рычаги (3) с гиревой площадкой (1) и грузовой товарной площадкой (9). Гиревой и грузовой рычаги удерживаются для устойчивости сверху параллельными тягами, струнками (4), прикреплёнными шарнирами к корпусу весов. Грузовой рычаг (6) площадки соединён тягой (8) с

56

квадрантом (2), на котором укреплены две стрелки (7). Квадрант представляет собой неравноплечий рычаг, свободно вращающийся в пределах прямого угла. Когда на грузовую площадку (9) кладут товар, то через рычаг (6) и тягу (8) усилие передаётся квадранту (2) и он поворачивается до тех пор, пока не наступит равновесие. Остановившиеся стрелки (7) показывают на шкале циферблата (5) массу товара. При снятии груза квадрант возвращается в прежнее положение и стрелки устанавливаются на нулевое деление. Под гиревой площадкой расположена тарировочная камера (17), в которой имеется балласт (металлические мелкие предметы), служащие для приведения ненагруженных весов в равновесие, т.е. для установки стрелок на нулевое деление. Под грузовой площадкой находится масляный успокоитель (11), используемый для регулирования колебаний стрелки. Для установки весов в горизонтальное положение служат винтовые ножки (16) с контргайками. Для проверки горизонтального положения весов предназначен уровень (15). Уровень, расположенный на станине, – это спиртовая капсула с пузырьком воздуха. На циферблате весов нанесена шкала (5) с делениями, указаны минимальный и максимальный предел, цена деления, тип весов, наименование завода-изготовителя, товарный знак, заводской номер, номер стандарта и год выпуска. На кожухе устанавливают пломбу с поверительным клеймом, которую сверху закрывают металлическим (алюминиевым) колпачком.

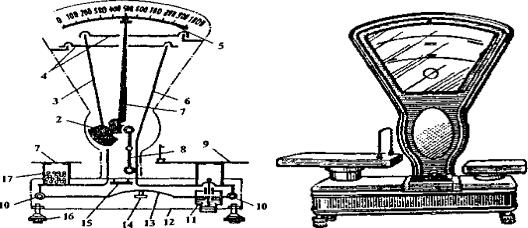

Рисунок 64 – Настольные циферблатные весы

1 – гиревые площадки; 2 – квадрант; 3 – гиревой рычаг; 4 – струнки; 5 – шкала циферблата; 6 – грузовой рычаг; 7 – стрелки; 8 – тяга; 9 – грузовая площадка; 10 – грузоприёмная призма коромысла; 11 – масляный успокоитель; 12 – корпус; 13 – коромысло; 14 – опорная призма; 15 – уровень; 16 – винтовая ножка;

17 – тарировочная камера.

57

5.6.1. УСТАНОВКА ВЕСОВ ПО УРОВНЮ (рисунок 65)

Весы настольные располагают на непрогибающейся поверхности (на 15 – 20 см от края). Горизонтальное положение весов регулируют по уровню с помощью винтовых ножек. Весы установлены горизонтально, если пузырёк воздуха находится в середине контрольного кольца, начерченного на стекле уровня.

Рисунок 65 – Положение воздушного пузырька

Для этого контргайки опускают вниз, а ножки подвинчивают к корпусу до отказа. Убедившись, что весы упираются на все четыре ножки, смотрят на пузырёк воздуха уровня. Если он отклоняется от центра, то пару винтовых ножек, расположенных на противоположной от воздушного пузырька стороне, начинают выворачивать, добиваясь его смещения к центру окружности. Винтовые ножки следует выворачивать только попарно. После установки пузырька воздуха в центре окружности ножки закрепляют контргайками. У правильно установленных ненагруженных весов стрелки должны находиться на нулевом делении циферблата. При отклонении стрелки от нулевого деления её устанавливают, регулируя балласт в тарировочной камере. Если стрелка расположена на белом поле, то из тарировочной камеры убирают часть балласта, если стрелка расположена на шкале с делениями, то в тарировочную камеру добавляют балласт. Тарировать весы разрешается только в присутствии администратора. Запрещается подгонять стрелку при помощи гирь, так как в этом случае они будут давать неправильные показания. Установив весы, проверяют колебания стрелки. Стрелка должна делать не более 3 – 4 колебаний в одну и другую стороны. Регулируют колебания масляным успокоителем, который находится под грузовой площадкой.

5.6.2. Правила взвешивания на весах

При взвешивании необходимо соблюдать ряд правил. Перед взвешиванием проверяют правильность установки весов по уровню. Стрелки должны находиться на нулевом делении, делать три колебания и быстро возвращаться в состояние равновесия. Товар в пределах шкалы взвешивают без гирь. Если масса товара превышает значение шкалы циферблата, то пользуются гирями, которые кладут на гиревую площадку. Массу товара вычисляют, складывая массу гирь с показаниями шкалы циферблата. При взвешивании на весах необходимо пользоваться меньшим числом гирь. Взвешивать товар следует чистой массой, т.е. при взвешивании в

58

упаковочном материале (пакет или бумага) на гиревую площадку нужно положить такой же пакет или бумагу. При отпуске товаров в тару покупателя (сметана, растительное масло и т.п.) сначала взвешивают тару, называют её массу, затем взвешивают товар вместе с тарой (вес брутто). Чтобы узнать вес нетто, необходимо из веса брутто вычесть вес тары. Товар и гири необходимо класть на весы осторожно, без резких ударов и толчков. Запрещается резать и упаковывать товар на площадке весов, использовать условные гири на весах Рн-10Ц13У. При взвешивании товара с помощью гирь их необходимо убирать с гиревой площадки.

5.7. Весы настольные циферблатные РН-3Ц13У (одноплощадные, с круглым циферблатом (рисунок 66)

На весах РН-3Ц13У разрешается взвешивать от 20 г до 3 кг. Фиксация значения массы взвешиваемого груза осуществляется при помощи стрелки на круглой шкале циферблата.

Основные части весов

Весь корпус весов покрыт кожухом. Круглый двусторонний циферблат со стрелками имеет 600 делений с ценой деления 5 г. Под грузоприёмной площадкой находится масляный успокоитель, который служит для регулирования колебания стрелки. Тарокомпенсирующее устройство с рукояткой (расположено со стороны продавца) служит для тарирования стрелки и компенсации веса тары. Изолир размещён в нижней части станины; служит для закрытия товарной (грузовой) площадки. Уровень, расположеный в центре станины – для проверки горизонтального положения весов.

При подготовке к работе открывают изолир весов, а стрелку циферблата ставят на нулевую отметку шкалы поворотом рукоятки тарокомпенсатора, предварительно установив весы по уровню в горизонтальное положение. Кратковременным нажатием руки на платформу выводят весы из равновесия. После двух-трёх колебаний стрелка должна остановиться на нулевой отметке. При необходимости компенсируют тару массой не более 400 г. Для этого тару устанавливают на платформу весов и после того, как колебания стрелки прекратятся, поворачивают рукоятку тарокомпенсатора в нулевое значение.

Все детали и узлы весов РН-ЗЦ13 смонтированы на опорной плите (14) на четырёх винтовых ножках (рисунок 66).

Рычажная система состоит из главного рычага (13), опирающегося на призму. На противоположный конец главного рычага опирается грузоприёмный рычаг (7), верхний конец которого связан со стрункой (2). Товарная площадка

(9) опирается на грузоприёмный рычаг (7) и соединена с масляным

59

успокоителем (12). Под товарной площадкой расположена тарировочная камера (10). Для установки весов в горизонтальном положении конструкцией весов предусмотрен жидкостный уровень, а для запирания рычажной системы при транспортировке и хранении – изолир (11). Тарокомпенсатор (16) – это спиральная пружина, соединённая с грузоприёмным рычагом (7). Тарокомпенсатор служит для исключения массы тары (до 400 г) из показаний массы взвешиваемого товара. Все узлы весов закрыты кожухом.

Работа весов. Равновесие грузоприёмного рычага ненагруженных весов обеспечивают сила тяжести товарной площадки и сила упругости пружины тарокомпенсатора (16). Под действием силы тяжести груза, уложенного на товарную площадку (9), равновесие рычажной системы нарушается. Главный рычаг (13) поворачивается по часовой стрелке, а грузоприёмный рычаг (7) опускается. При этом через тягу усилие груза передаётся на квадрант (5), который также поворачивается по часовой стрелке и, повернувшись на определённый угол, приходит в равновесие. Вся рычажная система также приходит в равновесие. При повороте квадранта (5) он через шарнирный параллелограмм и зубчатую пару воздействует на стрелку А, которая показывает массу груза на шкале циферблата. Если груз взвешивается в таре, вначале на товарную площадку укладывают тару (массой до 400 г) и ручкой тарокомпенсатора, изменяя натяжение пружины, выводят стрелку в нулевое положение. В дальнейшем при взвешивании груза масса тары не будет влиять на показания весов.

1 – стрелки; 2 – струнка;

3 – зубчатая пара; 4 – шарнирный параллелограмм; 5 – квадратный измеритель силы; 6 – стяжка; 7 – грузоприёмный рычаг; 8 – уровень; 9 – грузоприёмная

площадка; 10 – тарировочная камера; 11 – изолир; 12 – шток успокоителя; 13 – главный рычаг; 14 – плита; 15 – кожух; 16 – тарокомпенсатор; 17 – корпус.

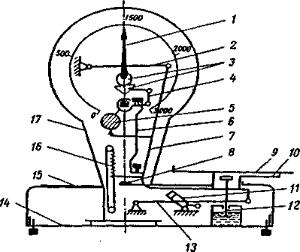

Рисунок 66 – Схема настольных циферблатных весов РН-3Ц13У
