Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Воронежский государственный лесотехнический университет им. Г.Ф. Морозова»
+
АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
ЛЕСОЗАГОТОВИТЕЛЬНЫХ И ДЕРЕВОПЕРЕРАБАТЫВАЮЩИХ
ПРОИЗВОДСТВ
(Cенсорный монитор OMRON NT21)
Методические указания
клабораторным работам для студентов по направлению подготовки 35.04.02
–Технология лесозаготовительных и деревоперерабатывающих производств
Магистерская программа "Технология мебели, материалов и изделий из древесины"
Воронеж, 2016
УДК 658.5.011.56
Поляков, С. И. Автоматизация технологических процессов лесозаготовительных и деревоперерабатывающих производств (Cенсорный монитор OMRON NT21) [Текст]: метод. указания к лабораторным работам для студентов по направлению подготовки 35.04.02 - Технология лесозаготовительных и деревоперерабатывающих производств;
Магистерская программа "Технология мебели, материалов и изделий из древесины" / С. И. Поляков; Мин-во обр-я и науки Рос. Фед., ФГБОУ ВО
«ВГЛТУ». – Воронеж, 2016. 40 с.
Печатается по решению учебно-методического совета ФГБОУ ВО «ВГЛТУ».
Рецензент: профессор кафедры автоматизации технологических процессов и производств Воронежского государственного архитектурно-
строительного университета В.И. Акимов
2
I Технические характеристики и основы программирования сенсорной панели оператора OMRON NT21
1. Общие сведения
Сенсорный монитор (сенсорная панель оператора) OMRON NT21 обладает собственной операционной системой, широкими возможностями по программированию различных графических объектов на экране монитора, монохромным сенсорным экраном, большим перечнем совместимых программируемых контроллеров, причѐм не только «родных», но и других фирм (SIEMENS, Allen Bradley, GE-Fanuc), а также компактными размерами.

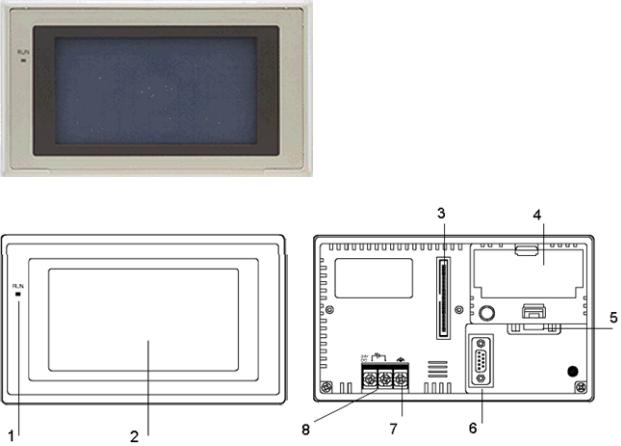

Внешний вид сенсорного монитора OMRON NT21 с лицевой и тыльной сторон представлен на рис. 1. В табл. 1 представлено описание основных элементов сенсорного монитора.
Рис.1 Сенсорный монитор OMRON NT21: лицевая и тыльная сторона.
3
Таблица 1.
№ |
Объект |
Описание |
|
|
|
|
|
|
|
|
Индикатор |
Зелѐный |
В рабочем режиме |
|
1 |
рабочего |
Оранжевый или |
|
|
|
состояния |
красный |
При разрядке батареи |
|
|
|
|
|
|
2 |
Дисплей |
Рабочая поверхность для отображения и ввода |
||
|
|
|
||
3 |
Разъѐм связи с |
Используется для подключения дополнительного |
||
|
|
|
||
|
модулем памяти |
модуля памяти |
|
|
|
|
|
|
|
|
Отсек для |
|
|
|
4 |
батареи |
В отсеке может находиться батарея |
||
|
|
|
||
|
Последовательн |
Используется для связи по протоколам RS-232C (связь |
||
5 |
ый порт В |
с компьютером, программой Support Tool или |
||
|
|
адаптером связи NS-AL002) |
||
|
|
|
||
|
Последовательн |
Используется для связи по протоколу RS-232 С (связь с |
||
6 |
ый порт А |
компьютером, программой Support Tool или |
||
|
||||
|
|
устройством считывания штрихкода ). |
||
|
|
|
|
|
7 |
Клемма |
Подключение заземляющего провода |
||
защитного |
||||
|
|
|
||
|
|
|
||
8 |
Клеммы питания |
Подключение питания |
||
|
|
|
|
|
Технические характеристики сенсорного монитора OMRON NT21 представлены в табл. 2.
4
Таблица 2
Характеристика |
Значение |
|
|
|
|
|
|
Напряжение |
|
DC, 24 В (колебания ±15%) |
|
|
|
|
|
Потребляемая мощность |
7 Вт. |
|
|
|
|
|
|
|
Тип |
Монохромный жидкокристаллический STN LCD |
|
|
|
|
|
|
Эффективный |
117x63 |
|
|
размер |
|
|
Дисплей |
|
|
|
|
|
|
|
|
По вертикали |
|
|
|
|
|
|
|
Углы обзора |
|
600 |
|
По горизонтали |
600 |
|
|
|
||
|
|
|
|
|
Разрешение, |
260 х140 |
|
|
|
|
|
|
Срок службы |
50,000 часов минимум |
|
|
|
|
|
Сенсорная |
Тип |
Резисторная матрица |
|
|
|
|
|
панель |
Количество ключей |
13x7 |
|
|
|
|
|
|
|
|
|
Связь с внешними устройствами |
последовательный порт А (9 конт.), |
||
|
|
последовательный порт В (9 конт.) |
|
|
|
||
Протоколы связи |
Host Link, NT Link (1:1), NT Link (1:N), High- |
||
|
|
speed NT Link (1:N), Memory Link |
|
|
|
|
|
Flash-память |
|
512 KB |
|
|
|
|
|
Количество пользовательских |
|
|
|
экранов |
|
3999 |
|
|
|
|
|
