ОКТ, 1/3 ОКТ – для включения измерителя в режим частотного анализа в октавных или третьоктавных полосах;

переключатель ФЛТ ОКТ, 1/3 ОКТ с множителем «х1», ... «х2·103» для включения одного из октавных или третьоктавных фильтров со средними геометрическими частотами 1 Гц...16 кГц и 2 Гц...16 кГц соответственно;

кнопка 10 KHZ, 4 KHZ – для включения ФНЧ 10 кГц или 4 кГц, ограничивающих частотный диапазон при измерении виброускорения, виброскорости;

кнопка СВ, ДИФ – для измерений в режиме свободного или диффузного

поля;

Гнезда:

50 mV – выход с калибровочного генератора;

«» – для подсоединения предусилителя ВПМ-101.

На правой боковой стенке прибора измерительного размещены.

«» – выход переменного напряжения для подключения к прибору измерительному измерительных или регулирующих приборов;

«» – корпус измерителя. На задней стенке прибора измерительного размещен отсек для батарей.

Источник питания ИМ2.087.000 предназначен для питания ВШВ-003-МЗ от сети переменного тока напряжением 220В частотой 50Гц.

Экран П11 5Ф8.634.103 предназначен для измерения уровней звука (звукового давления) на открытом пространстве при наличии ветра. Материал, использованный для экрана П11, оказывает высокое сопротивление ветру и в то же время имеет незначительное акустическое сопротивление.

Экран применяется при скорости ветра не более 10 м·с-1 Заглушка 5Ф6.433.045 предназначена для закорачивания эквивалента

капсюля микрофонного при определении эквивалентных уровней собственных шумов измерителя.

Кабель соединительный 5Ф6.644.368 длиной 0,5 м предназначен для соединения при электрической калибровке входа предусилителя через эквивалент капсюля микрофонного с гнездом калибровочного напряжения 50 mV.

Устройство и принцип работы капсюля. 1) Устройство капсюля.

Упрощенная конструкция капсюля представлена на рис. 3.2.

Рис. 3.2. Устройство капсюля: 1 – корпус; 2 – мембрана;

3 – неподвижный электрод;

4– изолятор;

5– отверстие для уравнивания статического давления под мембраной.

Корпус, изолятор и мембрана образуют замкнутую камеру, связанную с ОС специальным отверстием для уравнивания, медленно изменяющегося атмосферного давления.

Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора, емкость которого равна ≈ 60 пФ, а сопротивление изоляции между обкладками не менее 105 МОм.

Чувствительным элементом к звуковому давлению является мембрана, изготовленная из тонкой никелевой фольги, толщиной ≈ 5 мкм.

Мембрана устанавливается на расстоянии 21 мкм от неподвижного электрода. Неподвижный электрод и корпус капсюля изготовлены из никелиевого сплава, а изолятор из кварцевого стекла.

2) Принцип работы капсюля.

При воздействии звукового давления на капсюль мембрана 2 прогибается, электрическая емкость капсюля изменяется. При наличии поляризующего напряжения, подаваемого на неподвижный электрод 3, изменение емкости капсюля приводит к появлению переменного напряжения на обкладках конденсатора, которым является капсюль.

Таким образом, механические колебания мембраны преобразуются в пе-

28

ременное напряжение, пропорциональное воздействующему на капсюль звуковому давлению.

2. Описание схемы электрической функциональной ВШВ-003-МЗ. Функционально ВШВ-003-МЗ состоит из следующих узлов:

1)вибропреобразователя (ВО) или капсюля (ВМ1);

2)предусилителя ВПМ-101 5Ф2.032.170;

3)усилителя 5Ф2.032.180;

4)фильтра октавного итретьоктавного 5Ф2.067 132;

5)устройства индикации 5Ф2.746.017;

6)преобразователя напряжения 5Ф3.211.023;

7)источника питания ИМ2.087.000 или батарей G1...G5.

Сигнал с вибропреобразователя (BQ) или капсюля (ВМ1) поступает на вход предусилителя 11, а с его выхода в измерительный тракт.

Изменение режимов работы и характеристик измерителя производится в основном электронными переключателями /MX/, состояние которых задается логическими сигналами. Управляющие логические сигналы формируются логическими схемами, которыми являются:

CD – шифратор (преобразователь позиционного кода в двоичный код); SM – сумматор;

MX – многопозиционный электронный переключатель (распределитель). Состояние логических схем задаются переключателями, расположенными на передней панели.

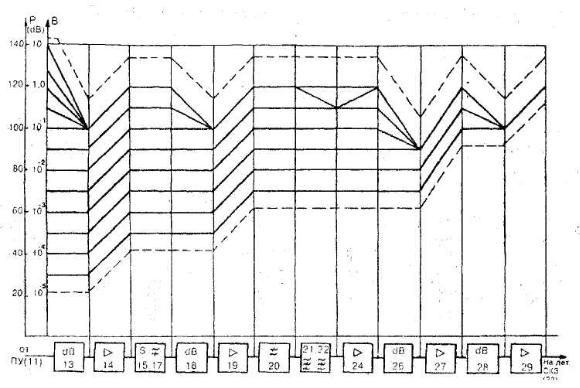

Диаграмма прохождения сигнала в измерительном тракте представлена на рисунке 3.3.

В режиме калибровки управляющим сигналом с переключателя РОД РАБОТЫ включается калибровочный генератор 12, который формирует синусоидальный сигнал напряжением /50±1/ мВ СКЗ частотой /1000±50/ Гц.

Общий коэффициент усиления измерительного тракта в режиме калибровки 10 /20дБ/ при среднем положении резистора КР1 устанавливается независимо от положения переключателей ДЛТ1, dВ; ДЛТ2, dВ.

Преобразователь формирует напряжение поляризации 200 В для микрофона, напряжение питания предусилителя 60 В. напряжение для управления электронными ключами минус 20 В, напряжения питания микросхемы плюс 9 В, минус 9 В.

29

Рис. 3.3. Диаграмма прохождения сигнала в измерительном тракте

3.3.Подготовка ВШВ-003-МЗ к работе

1.Установить измеритель в рабочее положение (горизонтальное или вертикальное) и механическим корректором нуля установить стрелку на отметку 0 шкалы 0-1.

Установить переключатели измерителя в положения: «РОД РАБОТЫ»

«–», «–׀|–»

«ДЛТ1», «dB»-80; «ДЛТ2», «dВ»-50.

Зафиксировать показание измерителя, оно должно быть в пределах сектора, указанного на шкале измерителя. Если это требование не выполняется, то необходимо заменить батареи.

2.При работе от сети необходимо вынуть батареи из заднего отсека измерителя и вставить в него источник питания ИМ2.087.000. Заземлить ВШВ-003- МЗ с помощью зажима защитного заземления на источнике питания. Повторить операции по методике п. 1.

30

3.4.Порядок работы

1.Порядок работы при измерении уровней звука и звукового давления в диапазоне частот от 2 до 18000 Гц капсюлем.

1.1.Калибровка измерителя. Калибровку измерителя проводить каждый раз перед началом измерений и периодически, в процессе измерений, по усмотрению оператора.

Эквивалент капсюля соединить с предусилителем ВПМ-101. Предусили-

тель ВПМ-101 соединить с гнездом «» измерителя. Гнездо «50mV» измерителя соединить с кабелем 5Ф6.644.368 с эквивалентом капсюля.

Переключатель измерителя "РОД РАБОТЫ" установить в положение «», при этом будет светиться индикатор 90 dB.

Резистором «» установить стрелку измерителя на отметку шкалы ∞ +10 dB в соответствии с таблицей 3.1.

Отсоединить от предусилителя ВПМ-101 эквивалент капсюля и подсоединить капсюль.

1.2. Измерение уровней звукового давления в диапазоне частот от 2 Гц до 18 кГц с частотной характеристикой ЛИН, в октавных и третьоктавных полосах частот от 2 Гц до 16 кГц.

Установить переключатели измерителя положения:
