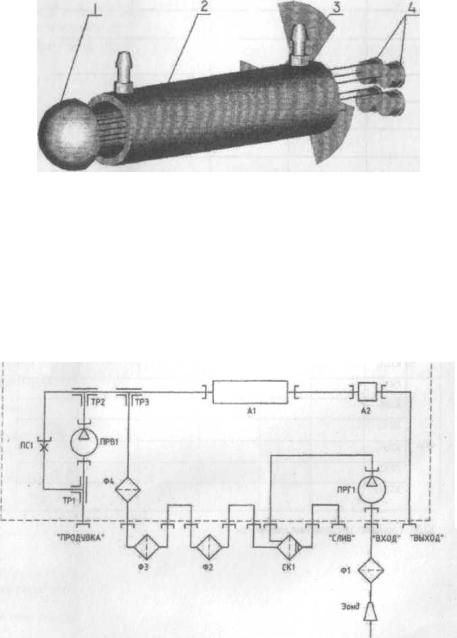

Рис. 1.1. Схема оптическая:

1– излучатель,

2– кювета,

3– обтюратор,

4– приемники излучения с интерференционными фильтрами.

Рис. 1.2. Схема пневматическая: Ф1 – бензиновый фильтр, СК1 – каплеотбойник;

Ф2, ФЗ – фильтр для газоанализатора №1, Ф4 – фильтр для газоанализатора №2, ПРП – побудитель расхода газа, ПРВ2 – побудитель расхода воздуха, ПС1 – пневмосопротивление, А1 – кювета, А2 – датчик кислорода, ТР1, ТР2, ТРЗ – тройники

7

Каплеотбойник в нижней части соединен со штуцером СЛИВ для автоматического слива конденсата побудителем расхода.

Принцип действия датчиков объемной доли (СО, СО2, СН) – оптикоабсорбционный.

Принцип действия датчика измерения концентрации кислорода – электрохимический. Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания.

Блок измерительный содержит оптический блок, в котором имеются излучатель, измерительная кювета, 4 пироэлектрических приемника излучения, перед которыми размещены 4 интерференционных фильтра. Излучение модулируется обтюратором.

Оптическая и газовая схемы прибора приведены на рисунках 1.1, 1.2. В измерительном блоке также размещен электрохимический датчик кислорода.

Блок электронный предназначен для измерения выходных сигналов первичных преобразователей газоанализаторов ИНФРАКАР М, обработки и представления результатов измерения.

Газоанализатор ИНФРАКАР М содержит:

-блок питания постоянного тока напряжением 12+2,8/-1,2 В;

-блок питания переменного тока напряжением 220+22/-33 В, частотой

50±1 Гц;

-блок предварительного усиления сигнала пироэлектрических приемников;

-микропроцессорный контроллер, в том числе выполняющий функцию измерения частоты вращения коленчатого вала двигателя;

-6 светодиодных индикаторов;

-клавиатуру;

-датчик температуры;

-цифровой выход для связи с компьютером через разъем RS 232. Газоанализатор через разъем RS 232 нуль-модемным кабелем соединяет-

ся с компьютером через СОМ-порт.

Клавиатура содержит кнопки: Насос (Выход), ►0◄ (Ввод), Печать ( - ), 4/2 такта ( + ), ( ☼ ). Газоанализатор имеет следующие режимы работы, заложенные в меню прибора:

- измерение,

8

- настройка.

Меню выбора параметров для настройки является многоуровневым. Работа прибора начинается с его включения выключателем Сеть на зад-

ней стенке прибора. После включения прибора в течение 5 мин. происходит прогрев, при этом на индикаторах высвечивается (----). Если прибор был выключен на короткий промежуток времени, для выхода в рабочее состояние до истечения 5 мин. необходимо нажать кнопку ►0◄.

Процесс выхода прибора на режим завершается включением автопродувки нуля. Далее, если насос прибора выключен, каждые последующие 15 мин. происходит автопродувка. В режиме измерения на индикаторах прибора осуществляется вывод информации о содержании измеряемых газовых компонентов, в случае загрязнения прибора выводится информация о загрязненном канале на соответствующем индикаторе. Если сигналы меньше минимально допустимого уровня на индикаторах высвечивается «ЗАГР». При этом информация о загрязнении опорного канала выводится на индикаторе «λ».

Нажатие на кнопку «НАСОС» осуществляет включение-выключение побудителя расхода газа.

Нажатие на кнопку ►0◄приводит к включению насоса продувки и установлению нулевых показаний.

Нажатие на кнопку Печать запускает процесс распечатывания чека на встроенном принтере.

Нажатие и удержание кнопки 4/2 такта позволяет установить в тахометре тип двигателя, к которому подключен прибор (двух-четырехтактный). При измерении частоты вращения коленчатого вала в двигателях с 2-х искровой системой зажигания в тахометре устанавливается режим точно так же, как в 2-х тактном двигателе.

Короткое нажатие на кнопку 4/2 такта позволяет проконтролировать тип двигателя, установленный в тахометре (двух-четырехтактный).

При нажатии и удержание кнопки ☼ на индикаторе «λ.» высвечивается вид топлива (в данной модификации прибора только бензин), а на индикаторе «СО» – значение «СО корректированное».

Для изменения уровня чувствительности тахометра необходимо одновременно нажать кнопки Печать и 4/2 такта. При этом на индикаторе «λ» появится значение установленного уровня чувствительности. Нажатием на кнопки 4/2

9

такта ( + ) и Печать ( - ) можно установить требуемый уровень чувствительности тахометра для устойчивого измерения частоты оборотов коленчатого вала для данного автомобиля.

Запоминание установленного уровня производится нажатием кнопки (►0◄) (Ввод). Выход без запоминания - нажатием кнопки Насос (Выход).

Если содержание кислорода в смеси меньше 10,00 %, то на индикаторе «λ» индицируется значение лямбда. В противном случае индицируется измеренная температура масла(при наличии в комплекте поставки датчика для измерения температуры масла). Значение лямбда индицируется в диапазоне от 0 до 2. Если оно выходит за пределы указанного диапазона, то на индикаторе высвечиваются «----».

Анализируемый газ поступает в измерительную кювету, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Потоки излучения характерных областей спектра выделяется интерференционными фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации анализируемых компонентов. Электрохимический датчик при взаимодействии с кислородом выдает сигнал, пропорциональный концентрации кислорода. Величина λ вычисляется автоматически по измеренным СО, СН, СО2 и О2.

На лицевой панели прибора размещены: индикаторы, кнопки управления:

Насос (Выход), ►0◄ (Ввод), Печать ( - ), 4/2 такта ( + ),( ☼ ) (рис. 1.3).

На задней панели прибора размещены (рис. 1.4): выключатель питания СЕТЬ, разъем для подключения датчика тахометра, Тмасла, разъемы для подключения электрического питания 12 В, 220 В, 3 сетевых предохранителя: 2 по 2 А, 1 – 3 А, штуцеры ВХОД и ВЫХОД анализируемого газа, сборник конденсата, штуцер СЛИВ, штуцер Продувка для продувки прибора воздухом при автоматической подстройке нуля (чувствительности – для канала О2), фильтры тонкой очистки – фильтр № 1 для газоанализатора, фильтр № 2 для газоанализатора информационная фирменная планка с указанием:

-шифра исполнения газоанализатора;

-года выпуска.

Анализируемый газ прокачивается побудителем расхода через газозаборный зонд, фильтр Ф1 и поступает в сборник конденсата СК1, где происходит отделение влаги от газа. Конденсированная влага автоматически удаляется че-

10

рез штуцер СЛИВ. После удаления влаги анализируемый газ очищается от сажи фильтрами тонкой очистки Ф2 и ФЗ, проходит через измерительную кювету оптического блока А1, датчик кислорода А2 и через штуцер ВЫХОД удаляется из прибора. Для автоматической продувки штуцер забора воздуха соединен через тройник с входом кюветы и вторым побудителем. Нажатие на кнопку ►0◄ приводит к включению насоса продувки ПРВ1 и установлению нулевых показаний.

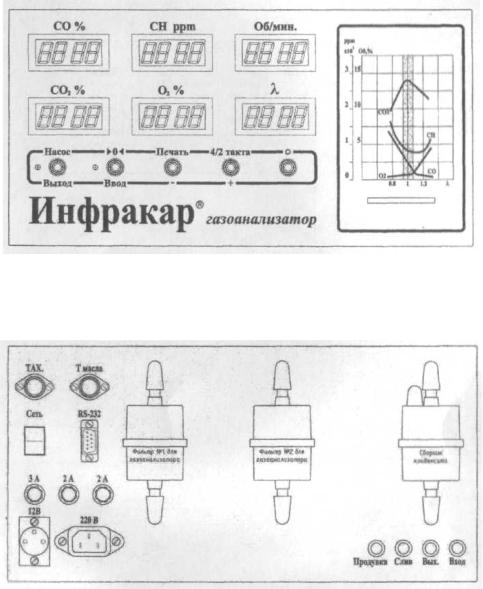

Рис. 1.3. Вид спереди

Рис. 1.4. Вид сзади
