пособ возведения |
Технологический процесс включает в себя укладку предвари- |
||||
монолитного |
це- |
тельно разогретой бетонной смеси в конструкцию на подготов- |
|||
ментобетонного |
ленное и очищенное основание, уплотнение ее в разогретом со- |
||||
покрытия в з |
мнее |
стоян |
, нанесение на основание защитного слоя теплоизоляции |
||
время / Е 01 |
7/14 |
последующее выдерживание бетона под защитным слоем до |
|||
№ 1825834 |
|
получен я заданной прочности. Отличается тем, что с целью |
|||
|
|
уменьшения энергозатрат, повышения производительности труда |
|||
|
|
обеспечения круглогодичного возведения покрытия при разных |
|||
Спогодно-климатических условиях на основание укладывают бе- |
|||||
|
|
тонную смесь с температурой предварительного разогрева, а до |
|||
|
|
|
после него открытые участки покрытия закрывают |
||
|
|
передв жными паротеплоизоляционными щитами с зазором |
|||
уплотнения |
Структурная схема технологии |
||||
|
|
||||
|
|
|
М неральные |
Вода |
Цемент |
|
|
|
материалы |
|
|
|
|
|
Подогретая смесь мине- |
Подогретая цементобе- |
|
|
|
|
ральных материалов и воды |
тонная смесь |
|
|
|
|
Цементобетонная смесь на очищенном основании |
||
|
бА |
||||
|
|
|
Слой цементо- |
|
|
|
|
|
бетона, укрытый |
Цементобетон без щитов |
|
|
|
|
щитами с паро- |
||
|
|
|
(70% от проектной прочности) |
||
|
|
|
подогревом |
|
|
|
|
|
Д |
||
|
|
|
|
||
|
|
|
Оттаявший цементобетон (100% проектной |
||
|
|
|
прочности) |
|
И |
|
|
|
|
|
|
Рис. 3.2. Описание варианта технологии со структурной схемой |
|||||
31
С |
|
|
|
и |
|
||
б |
|||
А |
|||
|
|
|
Д |
|
|
|
И |

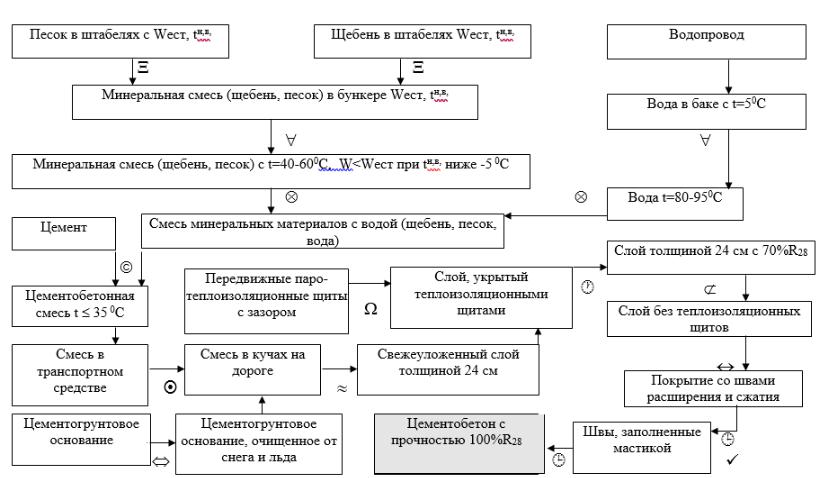

Рис.3.3. ФСМ технологии строительства цементобетонного покрытия методом «термоса» с подогревом смеси. |
|||
Условные обозначения параметров ТП: t |
нв |
– температура наружного воздуха; Wест –влажность материала |
|
в естественных условиях; R28 – прочность бетона в возрасте 28 суток при стандартных условиях твердения; обозначения операций – см. табл. 3.1
32
32
Задание 3.1 выполняется в следующей последовательности:
1. Изучить предложенный для анализа технологический процесс (прил. 1 к работе 3) на основе нормативной и технической литературы, патентов и т.д. Определить цель и конечный результат технологического
процесса. |
Рассмотреть известные способы достижения цели. |
Отобразить |
|
С |
|
|
|
альтернативные варианты решения поставленной инженерной задачи в ви- |
|||
де блок-схемы (см. рис.3.1). |
|
||
2. Выбрать 2 способа для решения инженерной задачи. Построить |
|||
структурные схемы по эт м вариантам (см. рис.3.2). |
|
||
3. |
остав ть |
функционально-структурную модель |
(потоковую |
операций |
|
||
структуру) в в де последовательного преобразования элементов системы |
|||
по мере выполнен я |
для двух вариантов (см. рис.3.3). |
|
|
3.2. Форм рован е вариантов решения сбАспользован ем морфологического анализа
Функц онально-структурная модель, построенная на первом этапе ФСА, спользуется для формирования вариантов инженерных (технических) решен й. Техн ческое решение – набор альтернативных вариантов выполнения операций в различных сочетаниях. Для технологических процессов в строительстве это могут ыть различные материалы, дорожные машины и разные спосо ы выполнения технологических операций. Варианты выполнения технологических операций представлены в виде морфологической матрицы (см.табл. 3.1).
Суть метода морфологическогоДанализа состоит в следующем. Путем комбинирования вариантов реализации отдельных операций получают большое число различных решений, которые могут представлять практический интерес.
Информация о способах реализации технологических операций, представленная в морфологической матрице, используетсяИдля формирования технических решений (ТР) выбранного варианта технологического процесса (ТР-ТП)
Из альтернативных способов выполнения операций нельзя заранее исключать те, которые ранее не применялись на данном предприятии. Возможно, именно они окажутся наиболее эффективными в данных условиях, хотя для своего внедрения или освоения могут потребовать дополнительных затрат. Из общего количества должны быть исключены варианты с несовместимыми сочетаниями способов выполнения технологических операций.
Технические решения (ТР) подбираются в строгом соответствии с набором требуемых операций одного варианта технологического процесса без повторов.
33
33
С |
Таблица 3.1 |
|

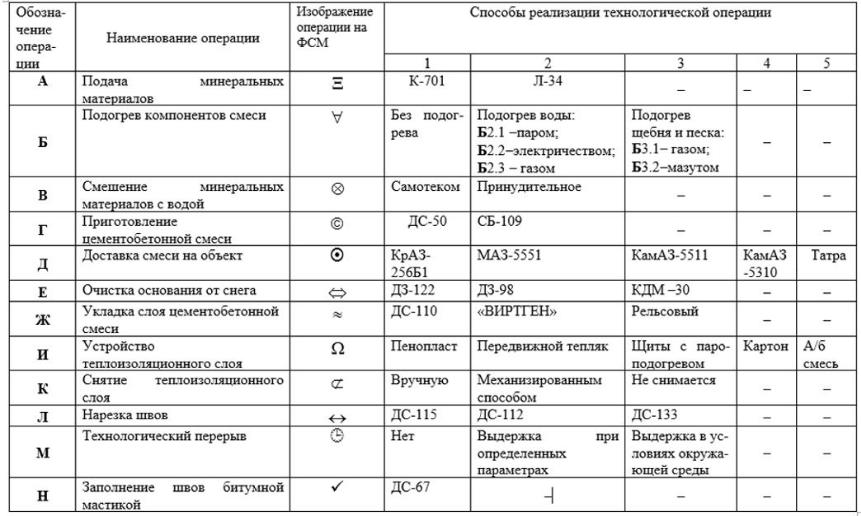

Морфолог ческая матрица ТП строительства цементобетонного покрытия
мнихв з условиях методом «термоса»
б А Д И
34
34
С учетом конкретных условий производства рассмотрим вариант реализации данного ТП в виде следующего набора операций:
ТП=А1 Б2.2 Б3.2 В2 Г1 Д1 Е2 Ж2 И3 М2 К2 Л3 М3 Н1.
Описание данного варианта технологии в соответствии с приведенной последовательностью операций выглядит следующим образом:
А1 подача минеральных материалов в бункер погрузчиком К-701; Б2.2, Б3.2 электроподогрев воды и подогрев минеральных материа-
лов в сушильном барабане с использованием в качестве энергоносителя мазута;
В2, Г1 пр готовлен е цементобетонной смеси в смесительной уста-
новке |
-50 ( з-за отсутствия на данной производственной базе других |
|
установок); |
|
|
ДС |
на о ъект автомобилями КрАЗ-256Б; |
|
Д1 доставка |
||
Е2 оч стка слоя основания от снега автогрейдером ДЗ-98Ж2 укладка
слоя цементобетонной смеси укладчиком «ВИРТГЕН»;
И3 установка тепло золяционных щитов с пароподогревом; |
|
смесиМ2 выдержка свежеуложенного |
под щитами до набора проч- |
ности 70% от R28; |
|
А |
|
К2 перемещенбетонае щ тов механизированным способом; Л3 нарезка швов ДС-133;
М3 технологический перерыв до оттаивания конструкции и продолжения набора прочности;
Н1 заливка швов итумной мастикой.
В общем случае вариант ТП это набор альтернативных способов реализации технологических операций в различных сочетаниях. Максимальное количество вариантов ТП равно произведению альтернативных способов по каждой технологической операции ТП.
Задание 3.2 выполняется в следующей последовательности:
1. |
|
И |
Составить матрицу (морфологическую таблицу) с выполнением |
||
операций различными способами дляДодного варианта технологического |
||
процесса (см. табл. 3.1). |
|
|
2. |
Используя морфологическую таблицу сформировать три техниче- |
|
ских решения при выполнении операций разными способами (путем комбинирования операций). Варьировать материалы, машины, способы выполнения операций. Принять эти технические решения для дальнейшего анализа. Обозначить номера технических решений.
После того как по каждому варианту технологии сформированы технические решения для конкретных производственных условий, осуществляют выбор варианта при выполнении задания 3.3.
