Определение фазочастотных характеристик (ФЧХ) входной и передаточной функций требует сохранения типов реактивных сопротивлений, поэтому эквивалентные схемы строят

не для = 0, а для >0 ( 0), где |ZL| 0, |ZC| ;

не для = , а для < ( ), где |ZL| , |ZC| 0.

Определение ФЧХ входной функции основано на следующем:

1) грубая оценка характера ФЧХ может быть сделана на основе диаграмм реактивных сопротивлений X( ); так как для реактивных двухполюсников

ZВХ j XВХ j XВХ ,

то ФЧХ таких схем принимает только значения +90 , если X( )>0, то есть XL, и -90 , если X( )<0, то есть XC; при этом при прохождении через последовательный резонанс ФЧХ меняет знак с минуса на плюс, а при прохождении через параллельный резонанс ФЧХ меняет знак с плюса на минус (см. знаки X( ) на рисунке 4.2);

2) при наличии потерь в последовательном или параллельном контуре ФЧХ при переходе через резонансную частоту меняется не скачком, как у реактивных двухполюсников, а плавно; Z на частоте фазового резонанса всегда равно нулю.

3) на крайних частотах диапазона входное сопротивление любой цепи определяется каким-то одним типом сопротивления R, ŻL или ŻC:

если определяющим сопротивлением является R, то Z= 0 , если определяющим сопротивлением является ŻL, то Z= +90 , если определяющим сопротивлением является ŻC, то Z= 90 ;

тип определяющего сопротивления устанавливается по эквивалентным схемам для 0 и , на которых сохранен характер реактивных сопротивлений.

26

Пример 3.

Сделать обоснованные предположения о характере ФЧХ входной функции схемы на рисунке 4.1.

Используем уже имеющуюся диаграмму реактивных сопротивлений на рисунке 4.3, а затем учтем влияние потерь.

В соответствии с диаграммой X( ) на рисунке 4.3 ФЧХ реактивного двухполюсника имеет вид, показанный на рисунке 4.12.

Z

90

-90

Рисунок 4.12

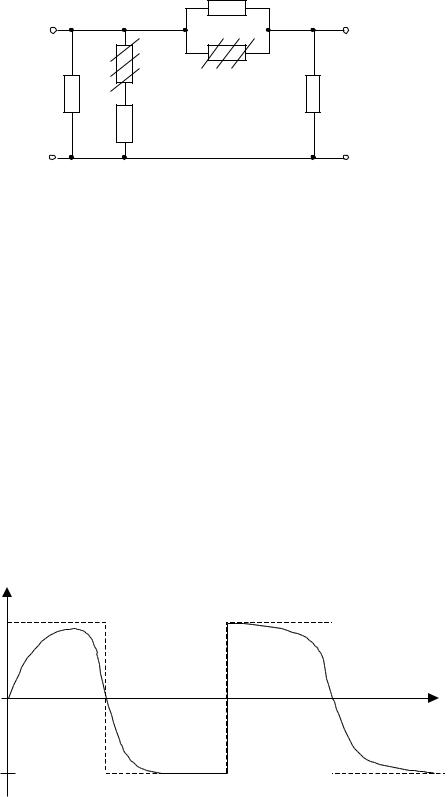

На рисунке 4.13 изображена эквивалентная модель исследуемой цепи при 0.

27

Рисунок 4.13

Цель построения такой схемы – оценить, каким сопротивлением R, ŻL или ŻC определяется входное сопротивление цепи на исследуемой частоте.

Следует иметь в виду, что при последовательном соединении определяющим является большее из сопротивлений, а при параллельном – меньшее. В качестве примера, для последовательного и параллельно контуров на рисунке 4.13 те сопротивления, которыми пренебрегаем, заштрихованы. В результате таких действий становится очевидным, что ZВХ определяется параллельным соединением R1 и R2, то есть Z(0)= 0 .

Аналогично можно показать, что Z( )= 0 .

Учитывая, что последовательный резонанс в схеме рисунка 4.1 – идеальный (нет потерь в последовательном контуре), ФЧХ на Р2 изменяется скачкообразно; параллельные контуры (рисунок 4.7) – не идеальные (потери R2) и, следовательно, ФЧХ в окрестности Р1 и Р3 изменяется плавно. Примерный вид ФЧХ входного сопротивления показан на рисунке 4.14.

28

Пример 4.

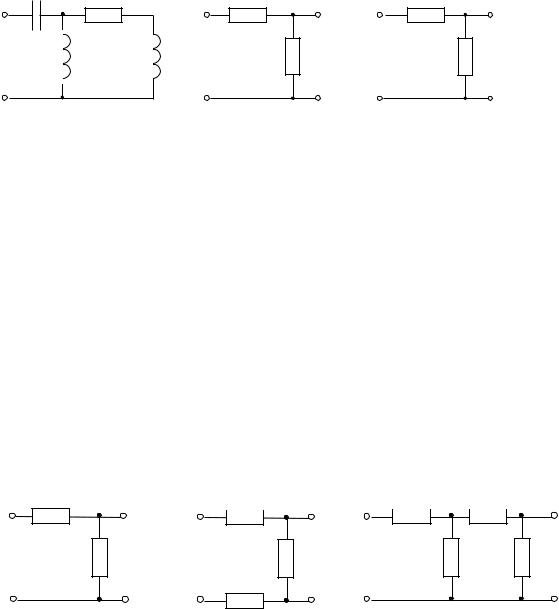

Определить Z(0) и Z( ) для схемы рисунка 4.15а.

Рисунок 4.15

На рисунках 4.15б,в показаны фрагменты эквивалентных схем, определяющие ZВХ на крайних частотах. На схеме б) ветвь RL2 отсутствует, так как она закорочена сопротивлением ZL1 0; на схеме в) ZL представляет параллельное соединение ZL1 и ZL2.

Так как ŻВХ(0) = ŻС, то Z(0) = -90 ; так как ŻВХ( ) = ŻL, то Z( ) = +90 .

Определение ФЧХ передаточной функции связано с построением векторных диаграмм.

Методика пригодна для структур, показанных на рисунке 4.16, на частотах, где известно соотношение между сопротивлениями Z1, Z2, Z3, Z4.

Рисунок 4.16

Пример 5.

Определить характер ФЧХ коэффициента передачи по напряжению в схеме а) на рисунке 4.16, если Ż1=R, Ż2= ŻС.

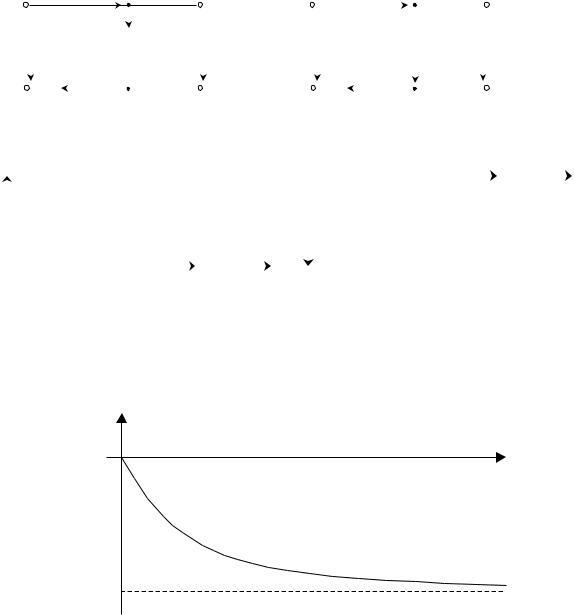

Эквивалентные схемы на крайних частотах изображены на рисунке 4.17, соответствующие векторные диаграммы на рисунке 4.18.

29

Рисунок 4.18

Ожидаемый вид ФЧХ по коэффициенту передачи изображен на рисунке

4.19.

Пример 6.

Определить характер ФЧХ передаточной функции для схемы рисунка 4.1 или рисунка 4.10а.

Эквивалентные схемы на крайних частотах диапазона показаны на рисунке 4.20 а и б. Используя векторные диаграммы (см. пример 5), легко показать, что Ќ(0)= 0 и Ќ( )= 0 .

30
