Методы и средства измерений температуры Термометры сопротивления

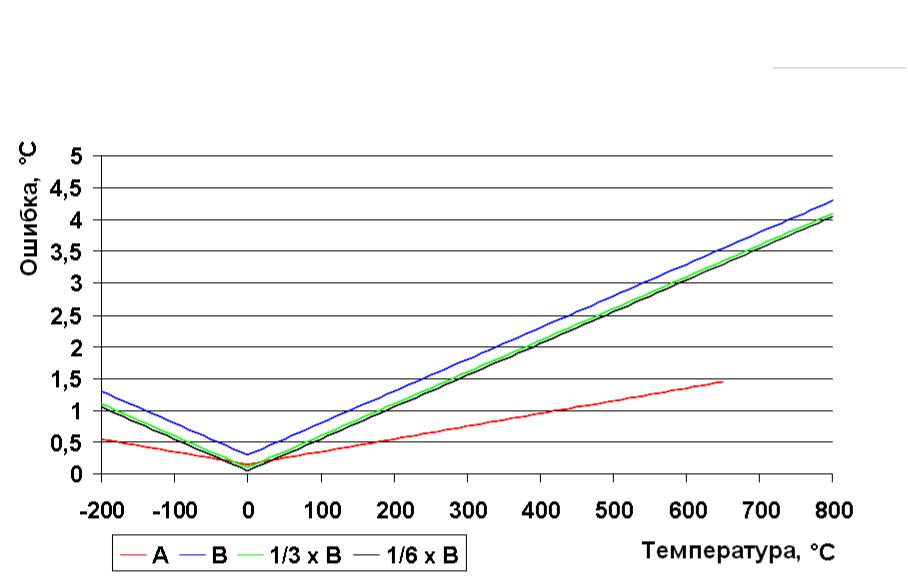

Точность измерений
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
41 |
|
Методы и средства измерений температуры Термометры сопротивления

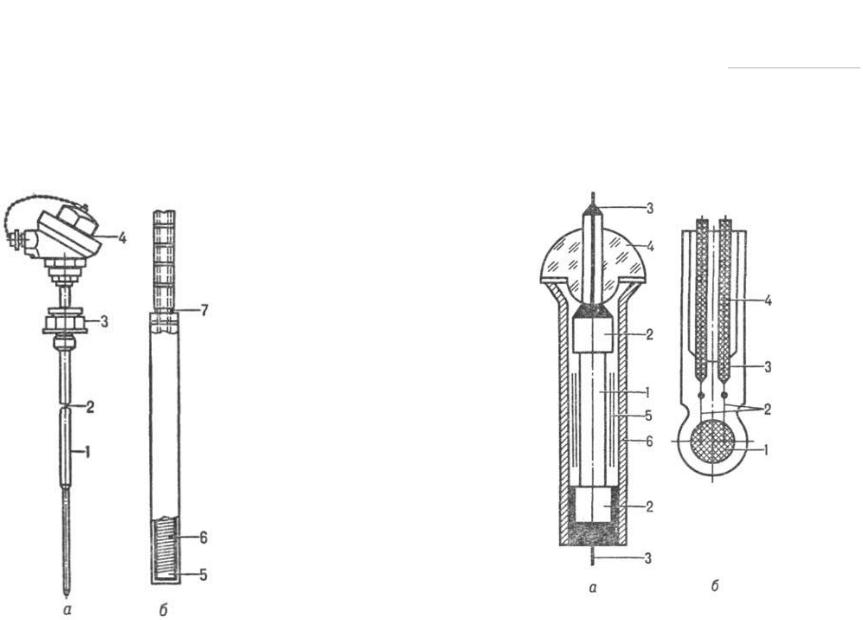

Конструкция |
|
|
|
|
|
|
|
|
|
типы конструкций |
|
|
проволочные ТПС |
|
полупроводниковые ТПС |
1 – защитная арматура
2 – термоэлемент
3 – установочный штуцер
4 – головка электрческих
соединений 5 – слюдяной каркас
6 – обмотка из платиновой проволоки 7 – выводы
Стержневой
1 – эмалир. цилиндр
2 – контактные колпачки
3 – выводы
4 – стеклянный изолятор
5 – металлич фольга
6 – защитная арматура
Бусинковый
1– чувствит. элемент
2– электроды
3– выводы
4- стеклянная оболочка
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
42 |
|
Методы и средства измерений температуры Термометры сопротивления

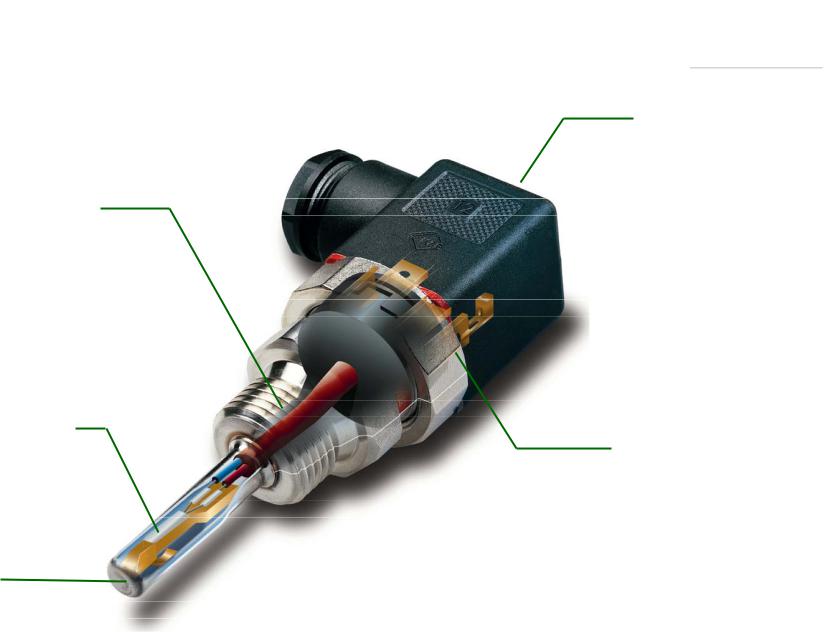

Конструкция
Присоединительный
штуцер
Чувствительный
элемент
•ТПС (Pt, Ni)
•Термистор
Защитная
арматура
Электрический
разъем
Контакты
Силиконовая подложка
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
43 |
|
Методы и средства измерений температуры Термометры сопротивления

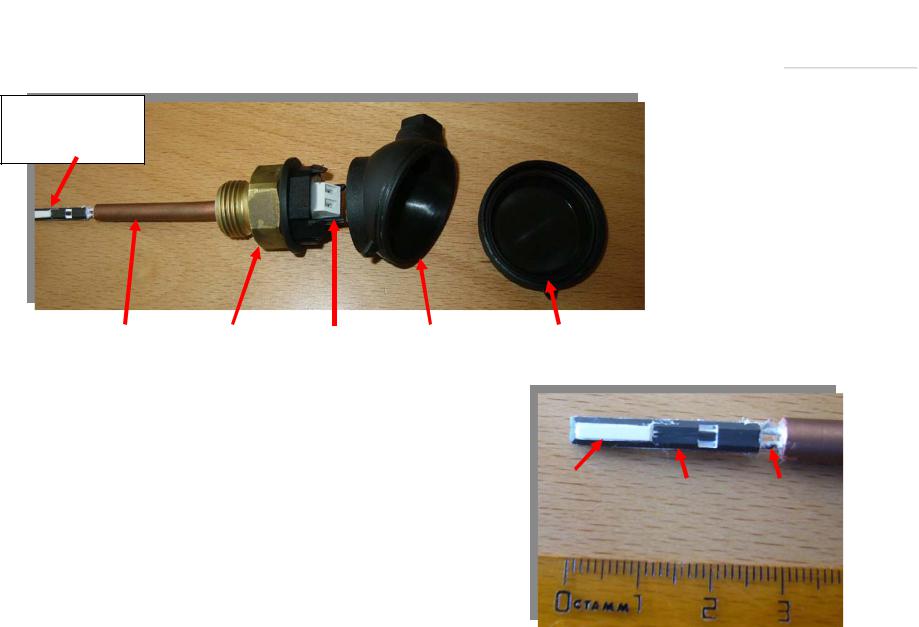

Конструкция
Чувствительный
элемент
(РАЗОБРАНО)
Корпус |
|
Монтажная |
|
Клеммный |
|
Клеммная |
|
Верхняя крышка |
|
|
гайка G3/8 |
|
разъем |
|
коробка |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
Платиновый |
|
|
|
|
Пластиковая |
|
Соединительные |
||
термопреобразователь |
|
|
||
сопротивления Pt1000 |
|
подложка |
|
провода |
|
|
|
|
|
L=10 мм |
|
|
|
|
|
|
|
|
|
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
44 |
|
Методы и средства измерений температуры Термометры сопротивления

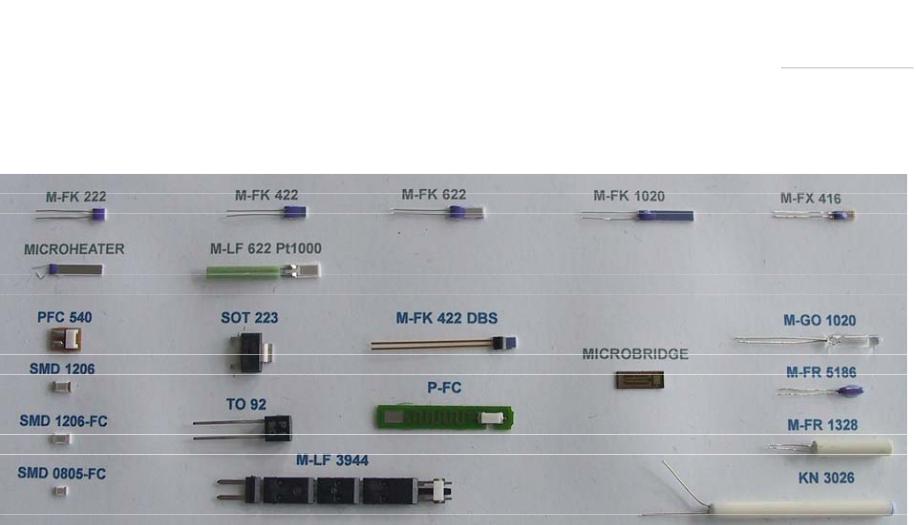

Конструкция. Полупроводниковые чувствительные элементы.
