Материал: все лекции
Методы и средства измерений температуры Термометры сопротивления

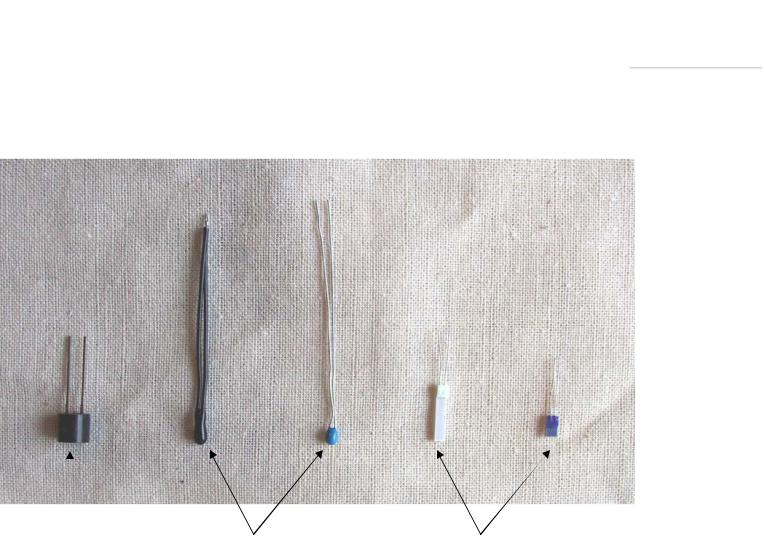

Конструкция. Полупроводниковые и тонкопленочные чувствительные элементы.
PTC |
NTC |
Pt100 |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
46 |
|
Методы и средства измерений температуры Термометры сопротивления
Методы измерения сопротивления термопреобразователей:
•потенциометрический (по падению напряжения на ТПС)
•мостовые методы (схема Уитсона)
•с помощью логометров (магнитоэлектрический принцип)
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
47 |
|
Методы и средства измерений температуры Термометры сопротивления

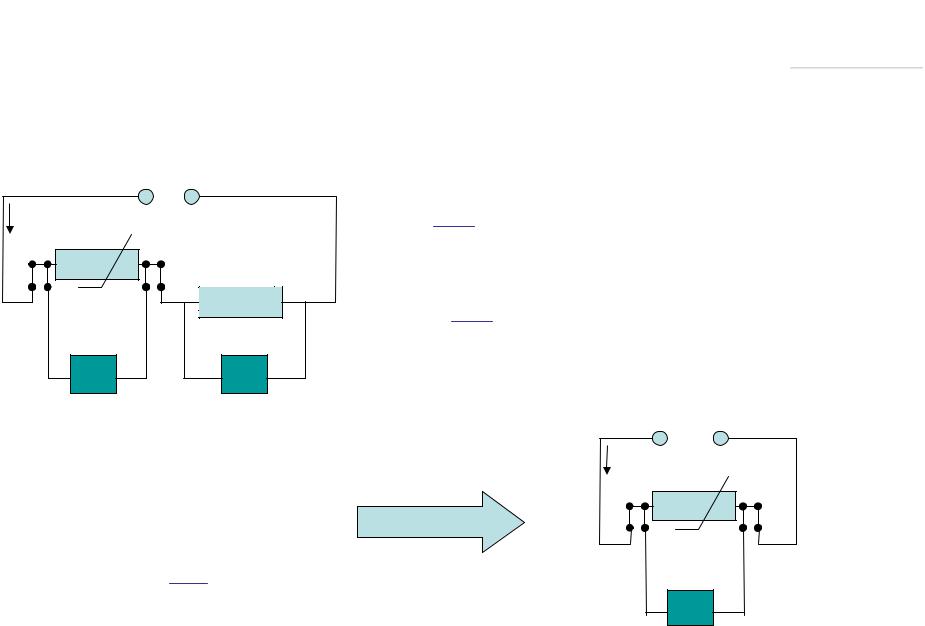

Потенциометрический метод измерения сопротивления (по падению напряжения на ТПС)
|
|
|
Uпит |
I Uб |
|
|
I |
|
Rx |
Rб |
|
||
|
|
|
|
Rб |
|
|
|
|
|
|
|
R |
|
1 |
2 |
3 |
4 |
R Ut |
||
|
|
|
||||
|
|
|
|
x |
Uб |
б |
|
|
ИП |
ИП |
|
|
|
|
|
|
|
|
||
|
|
Ut |
Uб |
|
|
|
Если Uпит стабилизированное, то ток постоянен и при большом входном сопротивлении будет:
Rx UIt
Электронный образовательный ресурс: «Технические измерения и приборы» доцент, к.т.н. Цыпин А.В.
Rб – образцовый резистор с известным сопротивлением
Ut – падение напряжения на ТПС
Uб – падение напряжения на образцовом резисторе – по нему определяют ток.
Uпит.стаб
I |
|
Rx |
|
|
|
|
|
1 |
2 |
3 |
4 |
ИП
Ut
48
Методы и средства измерений температуры Термометры сопротивления
Потенциометрический метод измерения сопротивления (по падению напряжения на ТПС)
Важно:
Используется четырехпроводная схема подключения.
Для измерения Ut используют потенциометр с компенсационным методом измерения, поэтому в момент измерения ток в соединительных проводниках 2 и3 равен 0 и, следовательно сопротивление подводящих проводов не влияет на результат.
Достоинства
•высокая точность
•возможность использования информативного сигнала по напряжению
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
49 |
|
Методы и средства измерений температуры Термометры сопротивления

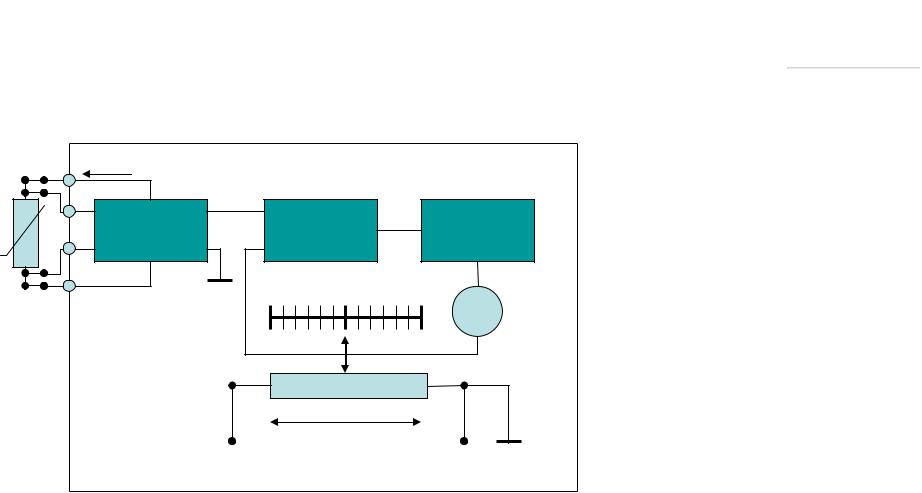

Потенциометрический метод измерения сопротивления.
Прибор РП 160 «Технограф»
|
|
2мА |
Uвых=0…1В |
|
||
|
|
|
|
|||
Rt |
Uвх |
входной + |
суммир. |
± U схема упр. |
||
усилитель |
усилитель |
двигателем |
||||
|
||||||
|
|
|
|
|
ШД |
|
1В
+реохорд
Через 1 пару проводов к ТПС проводится стабилизированный ток 2 мА. С другой пары снимается Uвх, которое подается на входной усилитель. На выходе входного усилителя сигнал постоянного тока с напряжением изменяющимся в диапазоне 0 – 1В (0В – нижний предел, 1В – верхний предел измерения температуры). С входного усилителя сигнал поступает на суммирующий усилитель.
На другой вход суммирующего усилителя подается потенциал с движка реохорда, который питается стабилизированным напряжением 1В. Разность потенциалов U поступает на вход схемы управления шаговым двигателем и в зависимости от знака двигатель перемещает стрелку в ту или иную сторону до того момента пока U не станет =0.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
50 |
|
