Методы и средства измерений температуры Дилатометрические термометры
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термоэлектрические (изменение термо ЭДС)
термосопротивления (изменение сопротивления)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
31 |
|
Методы и средства измерений Методы и средства измерений температуры
Дилатометрические термометры (термометры удлинения) Биметаллические термометры

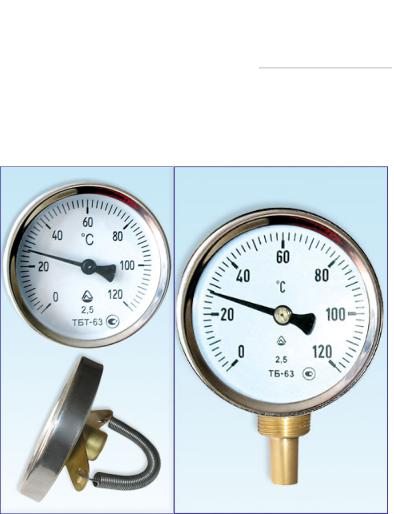

Принцип действия: искривление полоски из двух свальцованных друг с другом пластин из металлов с различным коэффициентом расширения.
Определение температуры: при изменении температуры возникает вращательное движение и незакрепленный конец биметаллической пластины поворачивает вал указательной стрелки.
Конструкция: термометр состоит из биметаллической пластины, помещенной либо в гильзу либо устанавливаемой непосредственно к контролируемой среде и указателя.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
32 |
|
Методы и средства измерений Методы и средства измерений температуры
Дилатометрические термометры (термометры удлинения) Биметаллические термометры
Диапазон |
От -70 до 600 0С |
|
Достоинства: |
|
измерений |
|
• |
простота |
|
Класс точности |
1 или 2,5 |
|||
• |
информативность шкалы |
|||
|
|
|||
Поверка |
стандартной не |
|||
|
|
|||
|
существует |
|
Недостатки: |
|
Технические |
ГОСТ Р 51233-98 |
• |
высока инерционность |
|
характеристики |
|
|||
|
|
• |
низкая точность |
|
|
|
|||
|
|
• |
невозможность передачи данных |
|
|
|
• |
невозможность регистрации данных |
|
|
|
• |
большое количество влияющих факторов |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
33 |
|
Раздел 1
Методы и средства измерений температуры
Лекция 2
Термометры сопротивления
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
34 |
|
Методы и средства измерений температуры Термометры сопротивления
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термосопротивления (изменение сопротивления)
термоэлектрические (изменение термо ЭДС)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
