Методы и средства измерений температуры Волюметрические термометры
Манометрические термометры
Принцип действия: изменение давления газа, жидкости или насыщенного пара в зависимости от температуры.
Определение температуры: по перемещению указателя отсчетного устройства манометра градуированного в единицах измерения температуры

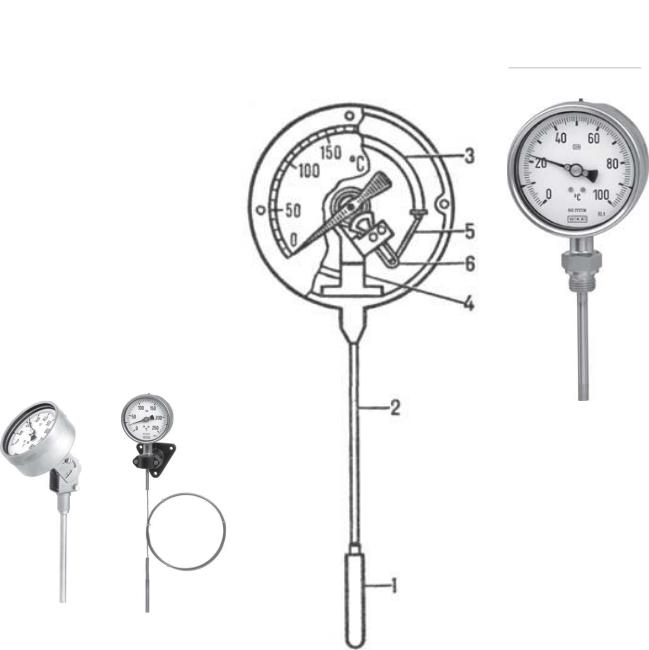

Конструкция: термометр состоит термобаллона погружаемого в контролируемую среду, капиллярной трубки и манометра.
1 – термобаллон
2 – капилляр
3 – трубчатая пружина
4 – держатель
5 – поводок
6 – сектор
Электронный образовательный ресурс: «Технические измерения и приборы |
|
доцент, к.т.н. Цыпин А.В. |
26 |
|
Методы и средства измерений температуры Волюметрические термометры
Манометрические термометры
Манометрические термометры
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
газовые |
|
конденсационные |
|
жидкостные |
|||||
диапазон измерений |
|
диапазон измерений |
|
диапазон измерений |
|||||
от -200 до 600 оС |
|
от -25 до 300 оС |
|
от -50 до 300 оС |
|||||
заполнитель |
|
заполнитель |
|
заполнитель |
|||||
гелий, азот, аргон |
|
¾ - жидкость с низкой |
|
кремнийорганические |
|||||
объем заполнения |
|
температурой кипения |
|
жидкости |
|||||
постоянный |
|
(фреон, спирт, др.), а |
|
класс точности |
|||||
класс точности |
|
остальное – ее пары |
|
1 или 1,5 |
|||||
1 или 1,5 |
|
класс точности |
|
достоинства |
|||||
достоинства |
|
1 или 1,5 |
|
равномерная шкала |
|||||
равномерная шкала |
|
достоинства |
|
нет влияния Ратм |
|||||
недостатки |
|
нет влияния tос |
|
недостатки |
|||||
влияние tос |
|
недостатки |
|
влияние tос |
|||||
влияние Ратм |
|
нелинейная шкала |
|
|
|
|
|||
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
27 |
|
Методы и средства измерений температуры Волюметрические термометры
Манометрические термометры
Расчет номинальной статической характеристики манометрического термометра с газовым наполнителем
Pt |
P0 1 t |
- зависимость давления газа от температуры |
|
Pt |
|
1 t |
|
PН 1 tН |
- номинальная статическая характеристика |
||
P |
|
|
|
- давление газа при 0 оС |
|||
0 |
|
|
|
Pt |
- давление газа при определяемой температуре t |
||
tН |
- нижний предел измерений |
||
PН |
- давление газа при определяемой температуре tн |
||
- коэффициент расширения газа
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
28 |
|
Методы и средства измерений температуры Волюметрические термометры
Манометрические термометры
Расчет номинальной статической характеристики манометрического термометра с жидким наполнителем
|
|
|
р |
t |
|
|
Pt PН |
|
- номинальная статическая характеристика |
||||
|
|
|
|
с |
|
|
|
|
|
|
|
|
|
Pt |
- давление газа при определяемой температуре t |
|||||
PН |
- нижний предел измерений |
|||||
|
P |
- коэффициент объемного расширения рабочей жидкости |
||||
|
|
|
|
|
|
|
C |
- коэффициент сжимаемости рабочей жидкости. |
|||||
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
29 |
|
Методы и средства измерений температуры Волюметрические термометры
Манометрические термометры
Диапазон |
От -200 до 600 0С |
измерений |
|
|
|
Длина |
От 1,6 до 60 м |
капилляра |
|
Класс точности |
1 или 1,5 |
|
|
Поверка |
ГОСТ 8.305 |
Технические |
ГОСТ 4.156 |
характеристики |
|
Достоинства:
•простота употребления
•возможность автоматической записи показаний
•возможность передачи показаний на расстояние
•высокая надежность
•высокая виброустойчивость
•возможность применения во взрывопожароопасных помещениях
Недостатки:
•высока инерционность
•низкая точность
•невозможность ремонта в случае нарушения герметичности
•большое количество влияющих факторов
