Методы и средства измерений температуры Температурные шкалы
Международная температурная шкала МТШ-90 Основные реперные точки.
|
Реперная точка |
T90/K |
t90/°C |
e-H2 |
Тройная точка |
13.8033 |
–259.3467 |
e-H2 |
Давление паров |
≈17 |
≈ –256.15 |
e-H2 |
Давление паров |
≈20.3 |
≈ –252.85 |
Ne |
Тройная точка |
24.5561 |
–248.5939 |
O2 |
Тройная точка |
54.3584 |
–218.7916 |
Ar |
Тройная точка |
83.8058 |
–189.3442 |
Hg |
Тройная точка |
234.3156 |
–38.8344 |
H2O |
Тройная точка |
273.16 |
0.01 |
Ga |
Точка плавления |
302.9146 |
29.7646 |
In |
Точка затвердевания |
429.7485 |
156.5985 |
Sn |
Точка затвердевания |
505.078 |
231.928 |
Zn |
Точка затвердевания |
692.677 |
419.527 |
Al |
Точка затвердевания |
933.473 |
660.323 |
Ag |
Точка затвердевания |
1234.93 |
961.78 |
|
|
|
|
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
16 |
|
Методы и средства измерений температуры Средства измерения температуры
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термоэлектрические (изменение термо ЭДС)
термосопротивления (изменение сопротивления)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
17 |
|
Методы и средства измерений температуры Волюметрические термометры
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термоэлектрические (изменение термо ЭДС)
термосопротивления (изменение сопротивления)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
18 |
|
Методы и средства измерений температуры Волюметрические термометры

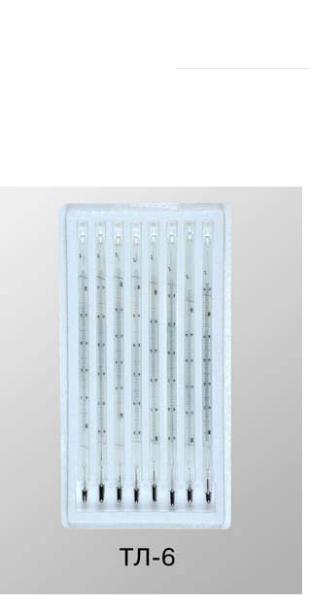

Жидкостные стеклянные термометры
Принцип действия: тепловое расширение жидкостей.
Необходимое условие работоспособности:
различие коэффициентов теплового расширения термометрического вещества и оболочки, в которой оно находится (термометрического стекла, реже - кварца).
Определение температуры: по величине видимого изменения объёма термометрического вещества (отсчитыватся по высоте уровня в капиллярной трубке).
Конструкция: термометр состоит из массивной капилярной трубки с резервуаром, заполненным термометричесой жидкостью. Шкала нанесена непосредственно на капиляре. Термометры бывают частичного и полного погружения в зависимоти от типа.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
19 |
|
Методы и средства измерений температуры Волюметрические термометры

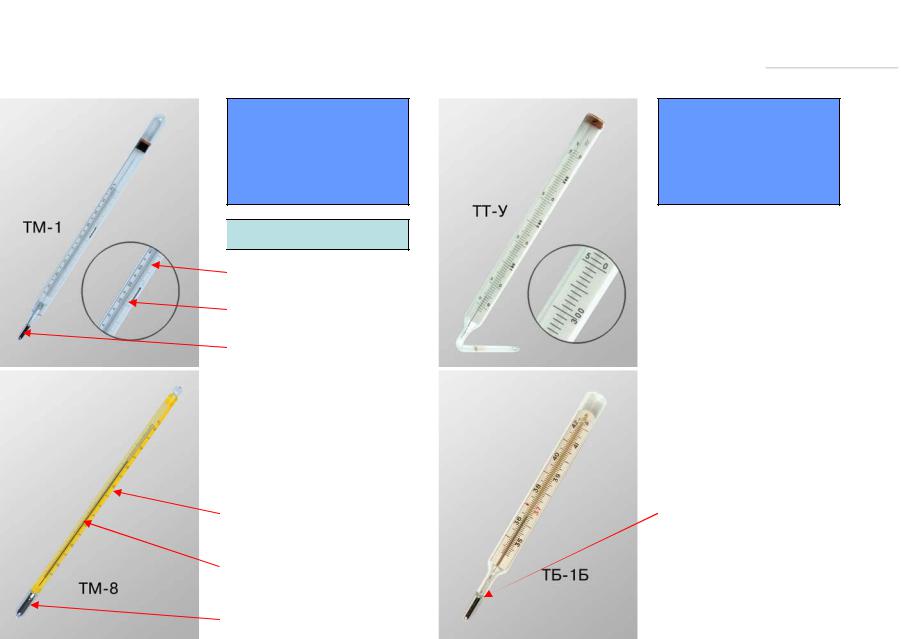

Жидкостные стеклянные термометры
стеклянный |
стеклянный |
термометр |
угловой |
с вложенной |
технический |
шкалой |
термометр |
стеклянный чехол
|
капилляр |
|
|
|
|
|
|
|
|
|
шкальная пластина |
|
|
|
|
|
|
|
|
|
резервуар |
|
|
|
|
|
|
|
|
|
стеклянный |
|
|
стеклянный |
|
термометр |
|
|
максимальный |
|
палочного |
|
|
медицинский |
|
типа |
|
|
термометр |
|
|
|
|
|
|
толстостенный |
|
|
сужение капилляра |
|
капилляр |
|
|
для предотвраще- |
|
|
|
|
ния стекания ртути |
|
шкала на наружной |
|
||
|
поверхности |
|
|
|
|
|
|
|
|
|
резервуар |
|
|
|
