Методы и средства измерений уровня

Гидростатические уровнемеры Дифманометрические уровнемеры

Место установки уравнительного сосуда:

1.если аппарат работает при атмосферном давлении, то на отметке

«нулевого уровня»

2.аппарат работает под давлением, то

на высоте максимального уровня

	P1	P2 h
h1		2
+		-

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	266
	266

Методы и средства измерений уровня Гидростатические уровнемеры

ИЗМЕРЕНИЕ УРОВНЯ В БАРАБАНЕ КОТЛА С ОДНОКАМЕРНЫМ УРАВНИТЕЛЬНЫМ СОСУДОМ

Особенности установки:

уравнительный сосуд и его

импульсная трубка не покрываются

теплоизоляцией, что обеспечивает постоянства уровня, так как конденсат

стекает в барабан.

P1 H H0 вg Pб

P2 H0 вg h `g H h ``g Pб

P P1 P2 H в `` h ` `` g

ρ``

Pб

ρв

ρ`

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	267
	267

Методы и средства измерений уровня Гидростатические уровнемеры

ИЗМЕРЕНИЕ УРОВНЯ В БАРАБАНЕ КОТЛА С ОДНОКАМЕРНЫМ УРАВНИТЕЛЬНЫМ СОСУДОМ

Недостатки:

ρ``

Pб

ρв

1. зависимость от значений плотностей		ρ`
воды ρ` и пара ρ`` в барабане котла,
которые зависят от давления и
температуры среды в барабане		показания уровнемера, мм
2. влияние изменения плотности воды ρв				-300
2. влияние изменения плотности воды ρв				-200			мм
в импульсной трубке, зависящей от				-100			воды,
температуры окружающей среды и							воды,
температуры окружающей среды и	300	200	100	-100	-200	-300	уровнь
температуры среды в барабане, что				100			уровнь
				100
делает невозможным обеспечение	16МПа			200
делает невозможным обеспечение
постоянства давления Р1	10МПа		4МПа 300
Электронный образовательный ресурс: «Техн ческие измерения и приборы»
доцент, к.т.н. Цыпин А.В.						268
						268

Методы и средства измерений уровня
Гидростатические уровнемеры

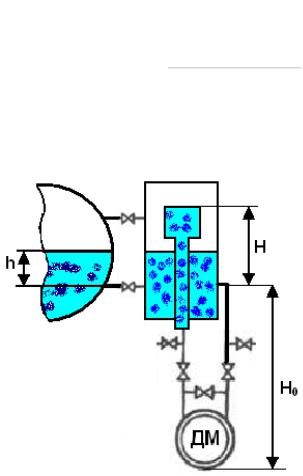

ИЗМЕРЕНИЕ УРОВНЯ В БАРАБАНЕ КОТЛА С
ДВУХКАМЕРНЫМ УРАВНИТЕЛЬНЫМ СОСУДОМ
Особенности установки: внешняя
поверхность сосуда покрывается
теплоизоляцией, что обеспечивает
равенство плотности среды в нем, а
также во внутренней трубке и
барабане котла.	P2	P
P P1 P2		1
		1

H `g h `g H h ``g

H h ` `` g

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	269
	269

Методы и средства измерений уровня Гидростатические уровнемеры

ИЗМЕРЕНИЕ УРОВНЯ В БАРАБАНЕ КОТЛА С ДВУХКАМЕРНЫМ УРАВНИТЕЛЬНЫМ СОСУДОМ

Недостатки:

1.зависимость от разности значений плотностей воды ρ` и пара ρ`` в

барабане котла, которые зависят от

давления и температуры среды в

барабане показания уровнемера, мм P2 P

				-300	1
				-200	мм
				-100	воды,
	4МПа		100		уровень
	300	200	100	-100 -200 -300
				100
		16МПа		200
	10МПа			300
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н.	Цыпин А.В.				270
					270
