Методы и средства измерений уровня Гидростатические уровнемеры

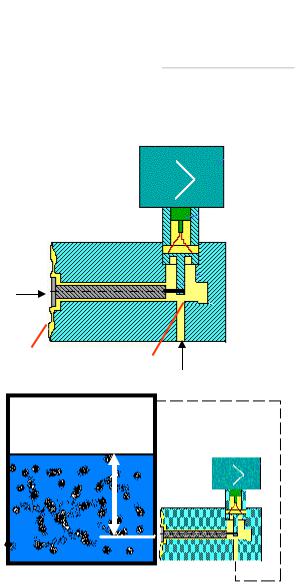

Конструкция :
вес столба жидкости h действует на
открытую мембрану 1, жесткий центр
которой соединен с рычагом мембранно-
рычажного тензопреобразователя 2.
Полость статического давления 3
соединена либо с атмосферой, либо, если резервуар находится под
давлением, с газовой частью
резервуара.
2
Р
1
3
Рст
h
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
261
Методы и средства измерений уровня Гидростатические уровнемеры

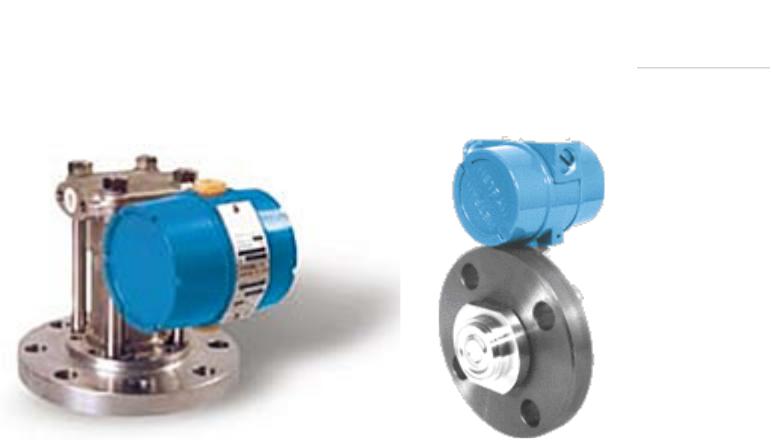

Гидростатические уровнемеры фирмы Метран
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
262
Методы и средства измерений уровня Гидростатические уровнемеры
Назначение:
измерение уровня в открытых (атмосферное давление) или закрытых (давление либо разрежение) резервуарах.
H
P1
P2 h
h1
2
+
-
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
263

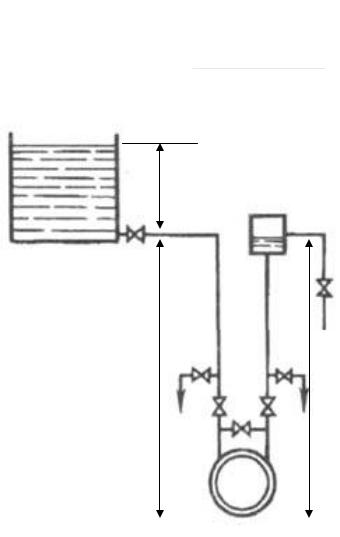

Методы и средства измерений уровня Гидростатические уровнемеры Принцип:
1.В одном из колен измерительного прибора, (дифманометра), а следовательно, и в контролируемом аппарате с помощью уравнительного сосуда (наполненного до определенного уровня той же жидкостью, что и в аппарате) обеспечивается относительно постоянный уровень жидкости.
2.Высота столба жидкости в другом колене дифманометра изменяется с изменением уровня в аппарате.
3.Каждому значению уровня в нем отвечает некоторый перепад давления, обусловленный расстоянием по высоте между аппаратом и прибором.
H
P1
P2 h
h1
2
+
-
Электронный образовательный ресурс: «Технические измерения и приборы»
