Методы и средства измерений уровня

Визуальные уровнемеры

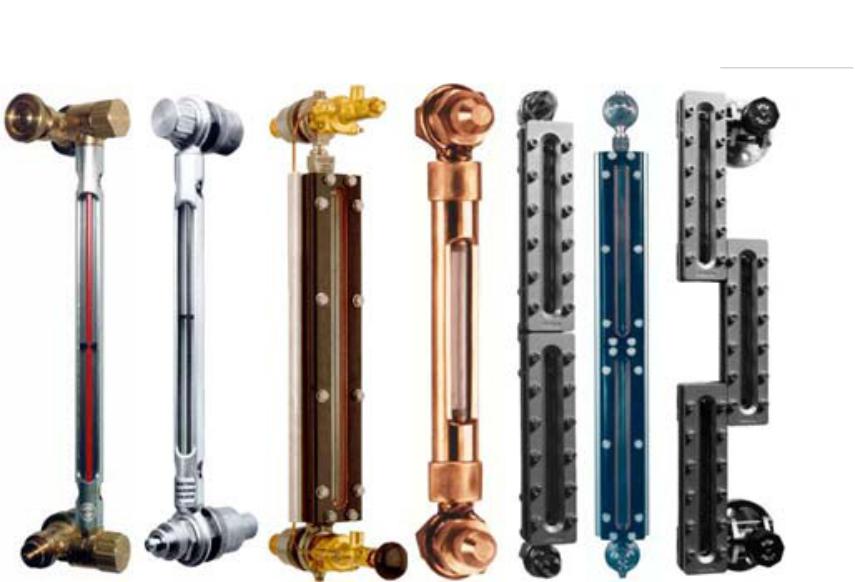

Визуальные уровнемеры фирмы Seetru

Методы и средства измерений уровня

Средства измерения уровня

термокондуктометрические

Методы и средства измерений уровня Гидростатические уровнемеры Принцип действия:

измерение уровня H жидкости постоянной плотности ρ через измерение гидростатического давления Р, создаваемого столбом жидкости.

Р=Hρg

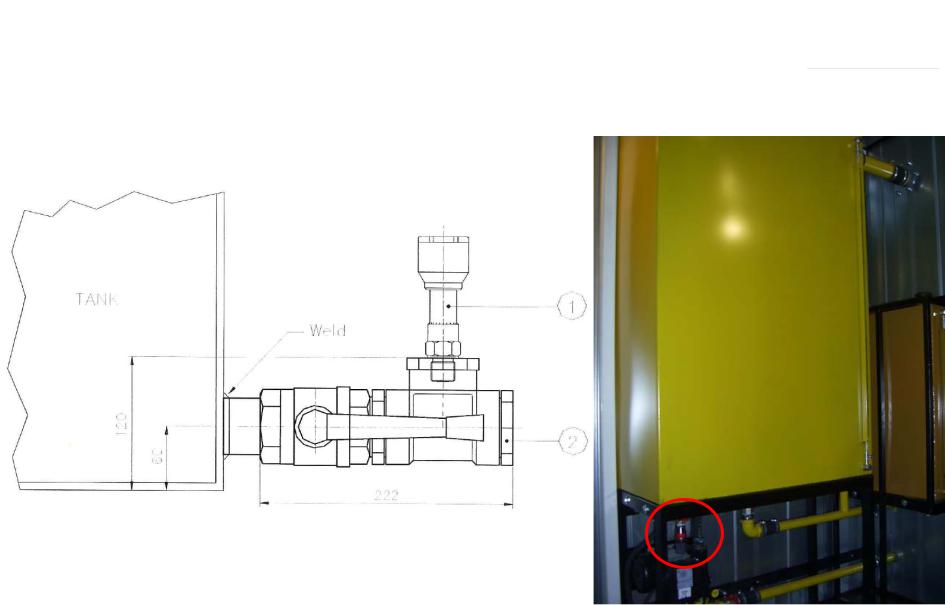

Конструкция:

к технологическому объекту через запорные вентили на отметке «нулевого уровня» подсоединено устройство измерения давления (манометр, преобразователь давления и т.п.).

H P

Шкала СИ давления отградуирована в единицах g измерения уровня.

Методы и средства измерений уровня Гидростатические уровнемеры

Преимущество:

гидростатическое давление зависит от величины уровня и плотности жидкости и не зависит от формы и объема резервуара.

Источник методической погрешности:

•зависимость плотности от температуры

•зависимость ускорения свободного падения от географического положения

H P

g

Методы и средства измерений уровня Гидростатические уровнемеры
