Методы и средства измерений уровня Буйковые уровнемеры Конструкция:

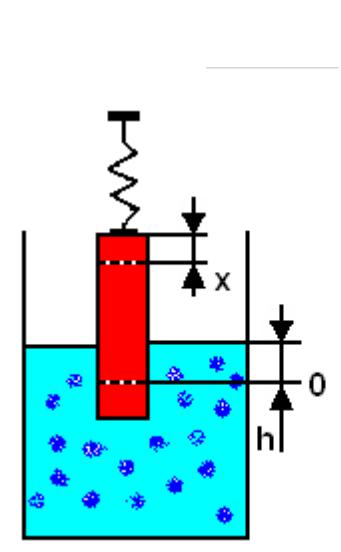

чувствительным элементом является массивное тело (буек), подвешенное вертикально внутри сосуда и частично погруженное в контролируемую жидкость.
Буек закреплен на упругой подвеске с жесткостью с, действующей на буек с определенным усилием.
Увеличивая уровень на h от нулевого положения, увеличиваем выталкивающую силу, что вызывает подъем буйка на х, причем при подъеме увеличивается его осадка (х<h).
Одновременно изменяется усилие, с которым подвеска действует на буек, причем изменение равно изменению выталкивающей силы, вызванной увеличением осадки буйка на (h-x).
