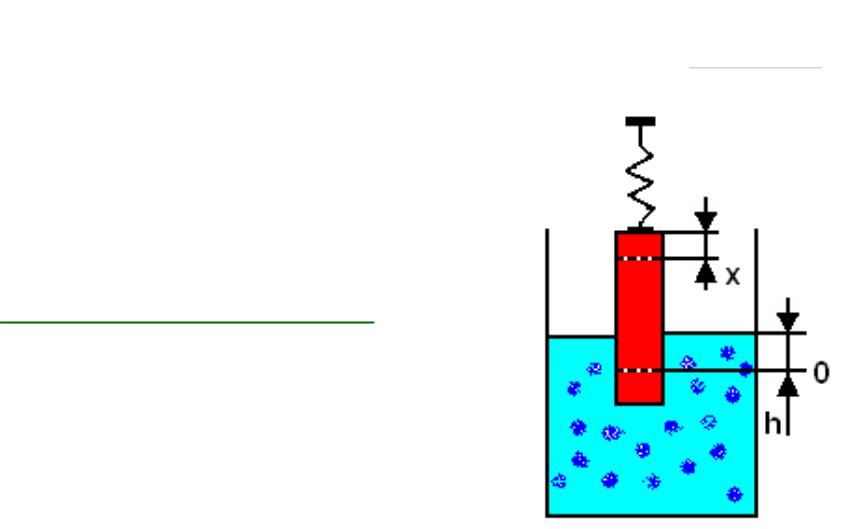

Методы и средства измерений уровня Буйковые уровнемеры
Градуировочная характеристика:
xc h x жgF h x гgF
x1 c жh г gF
с– жесткость упругой подвески
h – уровень, отсчитываемый от нулевого положения, увеличиваем выталкивающую силу, х – подъем буйка
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
281
Методы и средства измерений уровня
Буйковые уровнемеры с электросиловым преобразователем
Конструкция:
при изменении уровня изменяется усилие, с которым буек действует на рычаг.
Дисбаланс сил приводит к смещению рычага и сердечника дифференциальнотрансформаторной передачи, выполняющей функции индикатора рассогласования ИР.
Выходной сигнал с ИР поступает на усилитель У, выходной сигнал которого Iвых, поступает на выход прибора и устройство обратной связи УОС, которое развивает усилие устраняющее дисбаланс сил.
ИР УОС
У
Iвых
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
282
Методы и средства измерений уровня
Средства измерения уровня
с визуальным отсчетом
гидростатические
поплавковые и буйковые
емкостные
индуктивные
радиоволновые
акустические
лотовые
термокондуктометрические
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
283

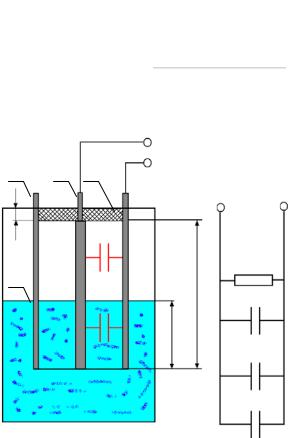

Методы и средства измерений уровня Емкостные уровнемеры
Принцип действия:
используется зависимость от уровня
жидкости электрической емкости
конденсаторного преобразователя, образованного одним или несколькими
стержнями, цилиндрами или пластинами, частично введенными в
жидкость.
Конструкция определяется электропроводностью жидкости
1
2
4
С2
ZПР
3
H
Rи
С1
Си
h
С2
С1
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
284
Методы и средства измерений уровня Емкостные уровнемеры

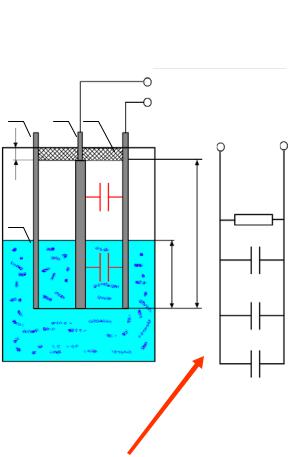

Конструкция для неэлектропроводных жидкостей:
два коаксиально расположенных не изолированных электрода 1 и 2
помещаются в резервуар 3 в котором и
производится измерение уровня.
Взаимное расположение электродов
зафиксировано проходным
изолятором 4. Электроды образуют цилиндрический конденсатор высотой
H, часть которого высотой h заполнена жидкостью, а оставшаяся высотой (H- h) – ее парами
1
2
4
С2
ZПР
3
H
Rи
С1
Си
h
С2
С1
Последовательное
соединение
