Методы и средства измерений уровня

Средства измерения уровня









с визуальным отсчетом





гидростатические





















поплавковые и буйковые





емкостные





















индуктивные





радиоволновые





















акустические





лотовые













термокондуктометрические

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

291



Методы и средства измерений уровня





Радиоволновые уровнемеры





Принцип действия:



3

используется зависимость параметров

1

2

колебаний электромагнитных волн от

высоты уровня жидкости.

Основной метод радиоволновой уровнеметрии:

радиолокационный. Основан на

отражение электромагнитных волн от границы раздела сред, различающихся электрическими и магнитными свойствами.

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

292

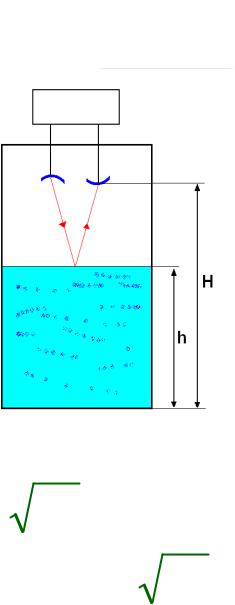

Методы и средства измерений уровня Радиоволновые уровнемеры

Расчет:

уровень h определяется измерением временного интервала τ между моментом подачи сигнала излучателем 1 и приходом отраженного сигнала на приемник 2.

Скорость распространения волн в среде определяется диэлектрической ε и магнитной μ проницаемостью, а также скоростью распространения электромагнитных волн в вакууме

Электронный образовательный ресурс: «Технические измерения и приборы» доцент, к.т.н. Цыпин А.В.

3

1 2

V



c



















2 H h







c











293

Методы и средства измерений уровня

Средства измерения уровня









с визуальным отсчетом





гидростатические





















поплавковые и буйковые





емкостные





















индуктивные





радиоволновые





















акустические





лотовые













термокондуктометрические

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

294



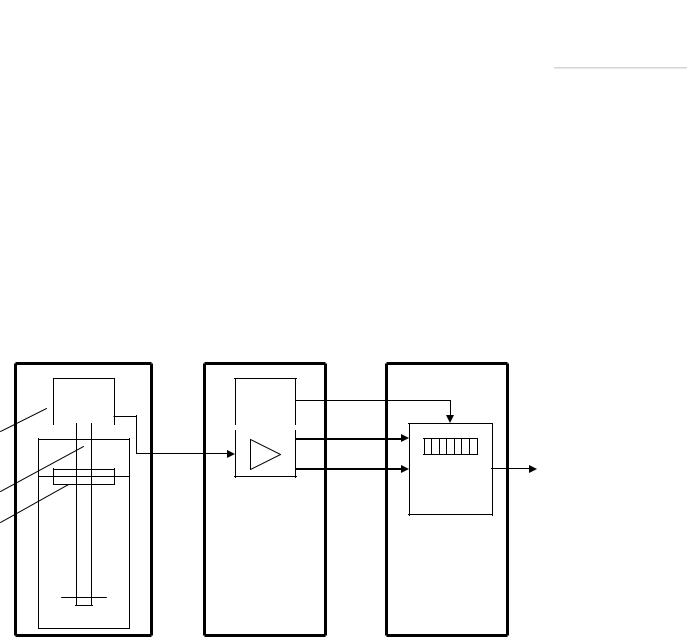

Методы и средства измерений уровня Ультразвуковые (акустические) уровнемеры

Принцип действия:

используется эффект отражения ультразвуковых колебаний от границы раздела жидкость - газ.

Измеряется время распространения фронта ультразвуковых колебаний в металлическом стержне от поплавка до нулевой отметки.

первичный промежуточный передающий преобразователь преобразователь преобразователь

источник ультразвуковых u1

колебаний

металлический

u2

стержень



поплавок



Г – генератор начала импульсов

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

295
