Методы и средства измерений уровня
Лотовые уровнемеры для измерения уровня сыпучих сред

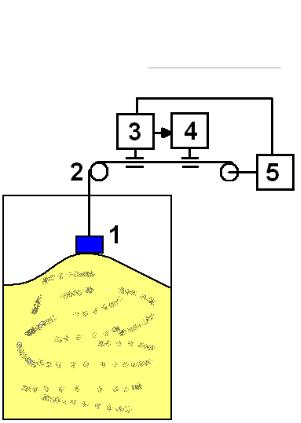

Конструкция:
лот 1 представляет из себя массивное тело, подвешенное на гибком тросе 2.
Алгоритм работы:
1.лот фиксируется в предельном верхнем положении.
2.лот растормаживается и опускается, сигнальным устройством 3 включается отсчетное устройство 4, регистрирующее смещение лота.
3.В момент касания лотом поверхности натяжение троса ослабевает и сигнальное устройство отключает отсчетное, одновременно включая механизм подъема лота 5.
