Методы и средства измерений Методы и средства измерений давления

Индукционные преобразователи давления

Достоинства

1.Возможность измерять малые избыточные дифференциальные давления с высокой точностью

2.Незначительное влияние температуры на точность измерения

Недостатки

1.Сильное влияние магнитного поля

2.Чувствительность к вибрациям и ударам

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	231
	231

Методы и средства измерений давления Грузопоршневые манометры

Средства измерения давления


жидкостные			деформационные


электрические			с силовой компенсацией

грузопоршневые

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	232
	232

Методы и средства измерений давления Грузопоршневые манометры

Принцип:

чувствительным элементом является поршень или другое тело, с помощью которого давление уравновешивается грузом или каким-либо силоизмерительным устройством.

Первое применение:

в 1833 русскими учёными Е. И. Парротом и Э. Х. Ленцем

Область применения:

образцовые СИ

P MgS

Георг Фридрих	Эмилий
(Егор Иванович)	Христианович
Паррот	Ленц

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	233
	233

Методы и средства измерений давления Грузопоршневые манометры

P MgS

Основное преимущество:

возможность измерения больших давлений при сохранении высокой точности.

Класс точности:

0,002 … 0,01

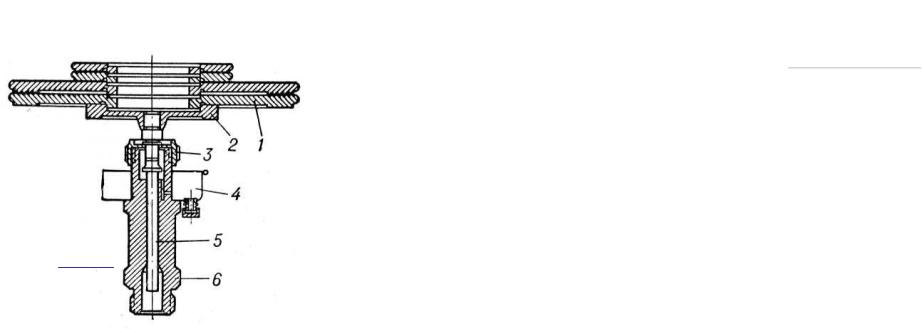

Конструкция (с неуплотнённым поршнем): поршень притёрт к цилиндру с небольшим зазором и перемещается в нём в осевом направлении.

Пространство под поршнем заполнено маслом, которое под давлением поступает в зазор между поршнем и цилиндром, что обеспечивает смазку трущихся поверхностей.

Вращение поршня относительно цилиндра предотвращает появление контактного трения.

Давление определяется весом грузов, уравновешивающих его, и площадью сечения поршня.

Изменяя вес грузов и площадь сечения поршня, можно в широком диапазоне менять пределы

измерений.

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	234
	234

Методы и средства измерений давления Методика измерений давления и разности давлений

Инструментальная погрешность: определяется типом прибора.

Для СИ давления нормируются

•γ – основная приведенная погрешность (класс

точности)

•γt – дополнительная приведенная погрешность на

изменение температуры

•γP – дополнительная приведенная погрешность на

изменение давления

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	235
	235
