Методы и средства измерений давления Методика измерений давления и разности давлений

Методическая погрешность:

погрешность установки

•погрешность взаимного расположения СИ и точки отбора давления

•защита СИ от высоких температур

•защита СИ от агрессивных сред

Методы и средства измерений давления Методика измерений давления и разности давлений

Выбор диапазона измерений СИ давления:

•для стабильного давления, его номинальная величина должна составлять 3/4 диапазона

•для переменного давления, его номинальная величина должна составлять 2/3 диапазона

Методы и средства измерений давления Методика измерений давления и разности давлений

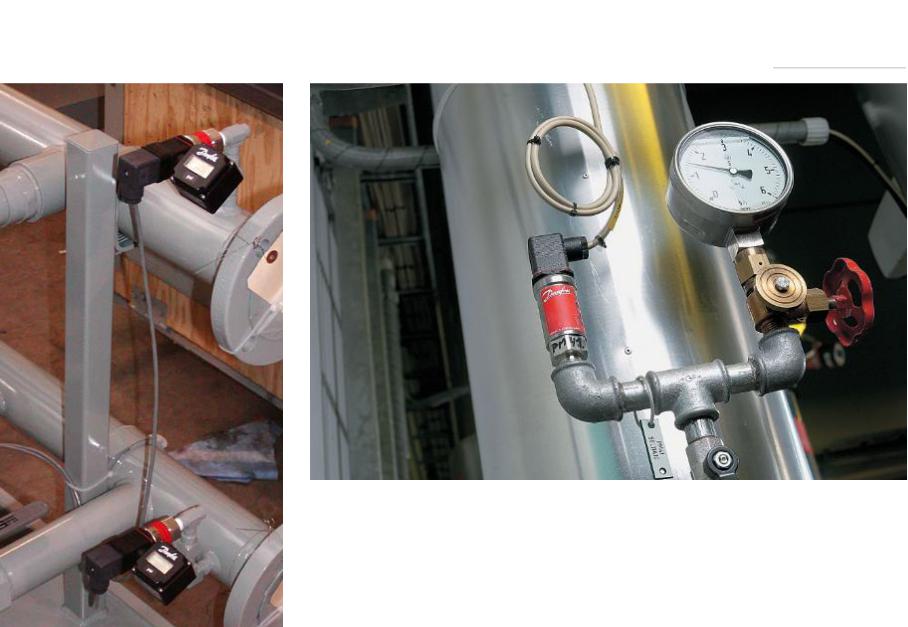

Способ установки СИ: показывающие,

самопишущие и сигнализирующие манометры и преобразовате-ли давления устанавливаются в вертикальном положении на специальных кронштейнах, стойках, щитах и пультах.

Точка отбора (отбор, импульс) давления - место,

используемое на технологическом оборудовании или трубопроводе для контроля давления

Методы и средства измерений давления Методика измерений давления и разности давлений

Методы и средства измерений давления Методика измерений давления и разности давлений

Импульсная линия – трасса, соединяющая отбор давления с манометром. Импульсные линии состоят из медных, стальных цельнотянутых или полихлорвиниловых трубок.

Влияющие факторы при выборе типа импульсной линии:

•величина давления

•агрессивность среды

•пожароопасность и взрывоопасность сред

Размер импульсной трубки: диаметр импульсных трубок и их толщина при монтаже выбираются из расчета длины трассы и максимального рабочего давления измеряемой среды.

Стандартные диаметры:

1; 2; 3; 4; 5; 6; 8; 10; 12; 14; 16 см при толщине стенки 0,5; 0,75; 1; 1,5; 2 мм
