Методы и средства измерений Методы и средства измерений давления

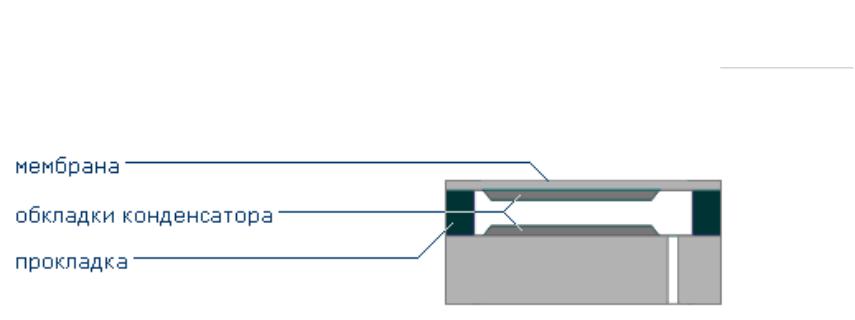

Емкостные преобразователи давления

В элементе из керамики или кремния, пространство между обкладками обычно заполнено маслом или другой

органической жидкостью

При изменении давления мембрана с электродом

деформируется и происходит изменение емкости.

Методы и средства измерений Методы и средства измерений давления

Емкостные преобразователи давления

Достоинства

1.Высокая точность

2.Высокая стабильность характеристик

3.Возможность измерять низкий вакуум

4.Простота конструкции

Недостатки

1.Зачастую, нелинейная зависимость емкости от приложенного давления

2.Необходимо дополнительное оборудование или электричекая схема для преобразования емкостной зависимости в один из стандартных выходных сигналов

Методы и средства измерений давления Электрические средства измерений давления

методы преобразования давления

тензорезистивный пьезорезистивный

Методы и средства измерений Методы и средства измерений давления

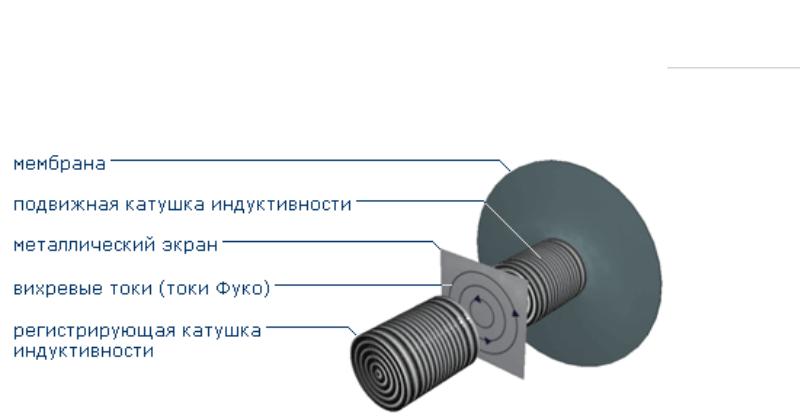

Индукционные преобразователи давления

Принцип: регистрация вихревых токов (токов Фуко).

Чувствительный элемент состоит из двух катушек, изолированных между собой металлическим экраном.

Методы и средства измерений Методы и средства измерений давления

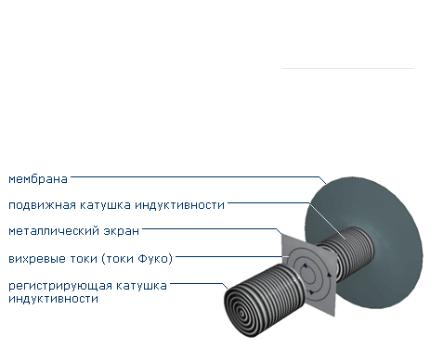

Индукционные преобразователи давления

Преобразователь измеряет смещение мембраны при отсутствии механического контакта.

В катушках генерируется электрический сигнал переменного тока таким образом, что заряд и разряд катушек происходит через одинаковые промежутки времени.

При отклонении мембраны создается ток в фиксированной основной катушке, что приводит к изменению индуктивности системы. Смещение характеристик основной катушки дает возможность преобразовать давление в стандартизованный сигнал, по своим параметрам прямо пропорциональный приложенному давлению.
