Методы и средства измерений Методы и средства измерений давления

Резонансные преобразователи давления

Принцип: В основе метода лежат волновые процессы:

акустические или электромагнитные.

Резонансный принцип используется в датчиках давления на основе вибрирующего цилиндра, струнных датчиках, кварцевых датчиках, резонансных датчиках на кремнии.

Методы и средства измерений Методы и средства измерений давления

Резонансные преобразователи давления

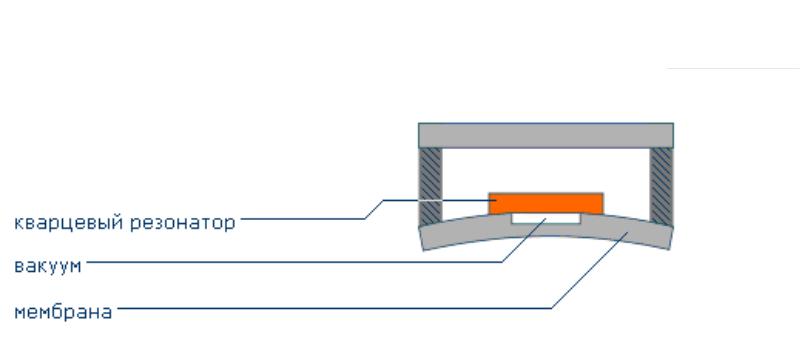

Принцип действия кварцевого резонатора. При прогибе мембраны, происходит деформация кристалла кварца, подключенного в электрическую схему и его поляризация. В результате изменения давления частота колебаний кристалла меняется.

Подобрав параметры резонансного контура, изменяя емкость конденсатора или индуктивность катушки, можно добиться того, что сопротивление кварца падает до нуля – частоты колебаний электрического сигнала и кристалла совпадают — наступает резонанс.

Методы и средства измерений Методы и средства измерений давления

Резонансные преобразователи давления

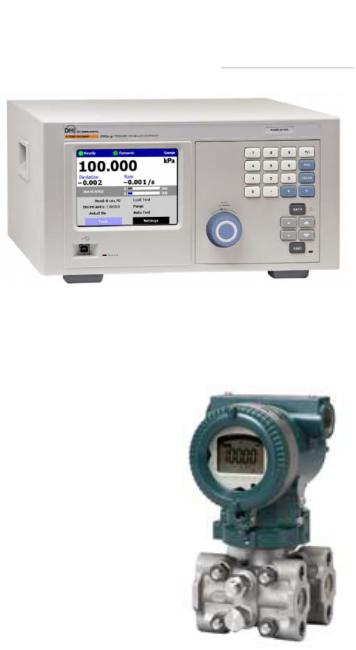

Достоинства

1.Высокая точность

2.Высокая стабильность характеристик

Недостатки

1.При измерении давления агрессивных сред необходимо защитить чувствительный элемент, что приводит к потери точности измерения

2.Высокая цена

3.Длительное время отклика

4.Индивидуальная характеристика преобразования давления в электрический сигнал

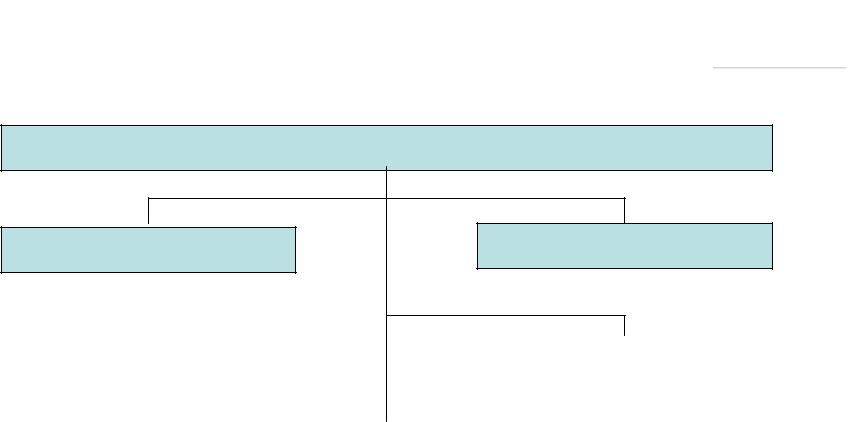

Методы и средства измерений давления Электрические средства измерений давления

методы преобразования давления

тензорезистивный пьезорезистивный

Методы и средства измерений Методы и средства измерений давления

Емкостные преобразователи давления

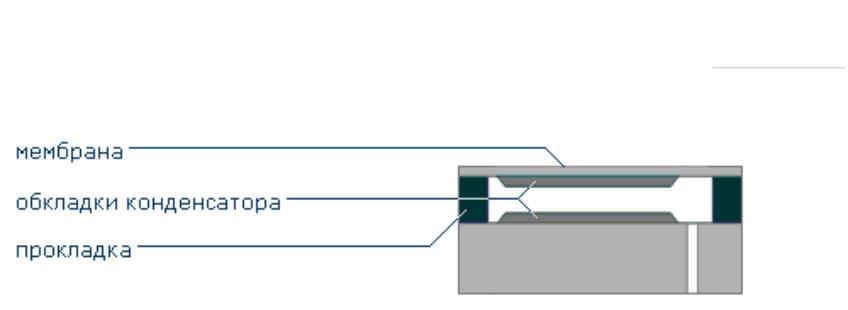

Принцип: изменения емкости конденсатора при изменении расстояния между обкладками.

Известны керамические или кремниевые емкостные

первичные преобразователи давления и преобразователи,

выполненные с использованием упругой металлической

мембраны.
