Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

Достоинства

1.Высокая спень защиты от агрессивной среды

2.Высокий предел рабочей температуры

3.Налажено серийное производство

4.Низкая стоимость

Недостатки

1.Неустранимая нестабильность градуировачной характеристики

2.Высокие гистерезисные эффекты от давления и температуры

3.Низкая устойчивость при воздействии ударных нагрузок и вибраций

Методы и средства измерений давления Электрические средства измерений давления

методы преобразования давления

тензорезистивный пьезорезистивный

Методы и средства измерений Методы и средства измерений давления

Пьезорезистивные преобразователи давления

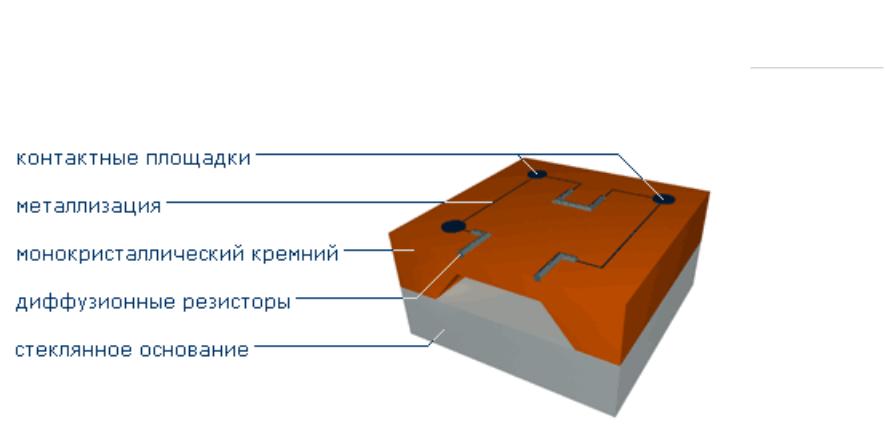

Кремниевый интегральный преобразователь давления представляет собой мембрану из монокристаллического кремния с диффузионными пьезорезисторами, подключенными в мостовую схему. Чувствительным элементом служит кристалл ИПД, установленный на диэлектрическое основание с использованием легкоплавкого стекла или методом анодного сращивания.

Методы и средства измерений Методы и средства измерений давления

Пьезорезистивные преобразователи давления

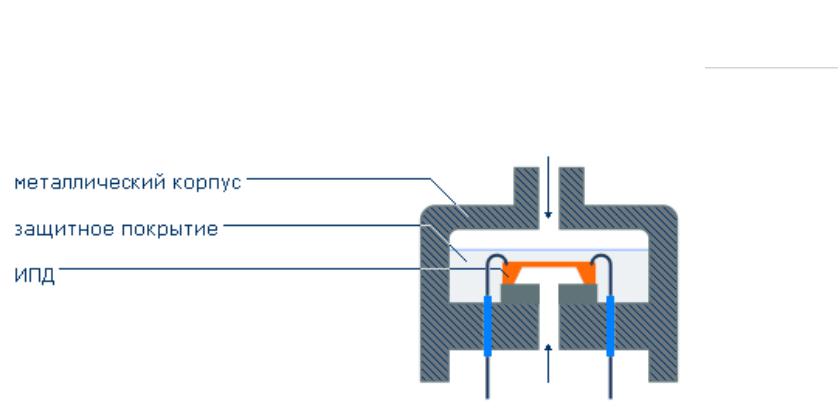

Для измерения давления чистых неагрессивных сред применяются упрощенные конструкции, основанные на использовании чувствительных элементов либо без защиты, либо с защитой силиконовым гелем.

Методы и средства измерений Методы и средства измерений давления

Пьезорезистивные преобразователи давления

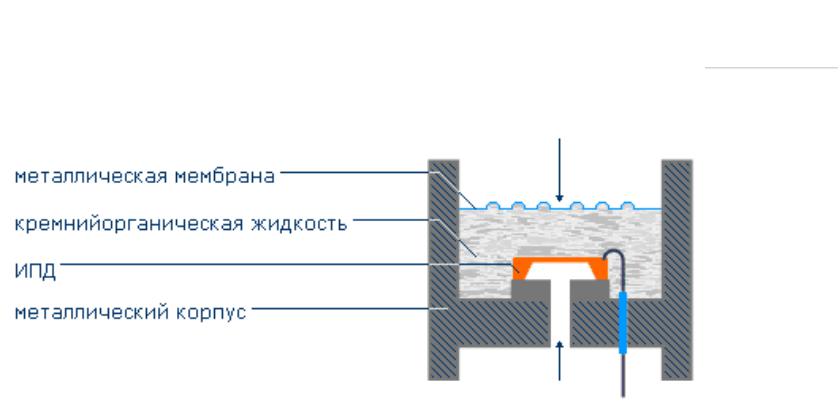

Для измерения агрессивных сред и большинства промышленных применений применяется преобразователь давления в герметичном металло-стеклянном корпусе, с разделительной диафрагмой из нержавеющей стали, передающей давление измеряемой среды на ИПД посредством кремнийорганической жидкости
