Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

тензопреобразователи

давления

давление действует прямо на мембрану

силы

давление действует на мембрану через рычаг

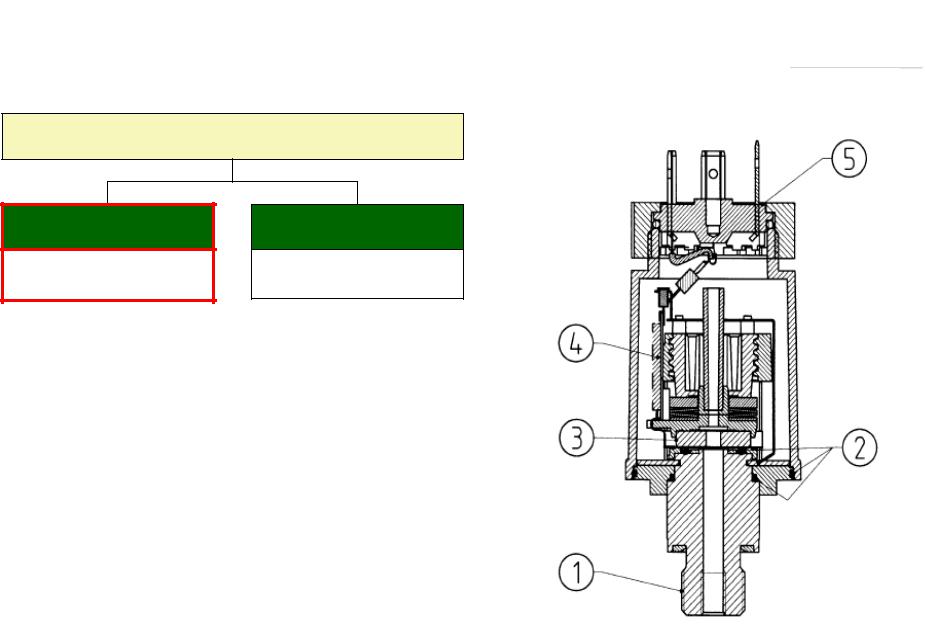

1.штуцер

2.прокладки

3.тензопреобразователь

4.электронный блок

5.электрическое соединение

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	206
	206

Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

тензопреобразователи

давления

давление действует прямо на мембрану

силы

давление действует на мембрану через рычаг

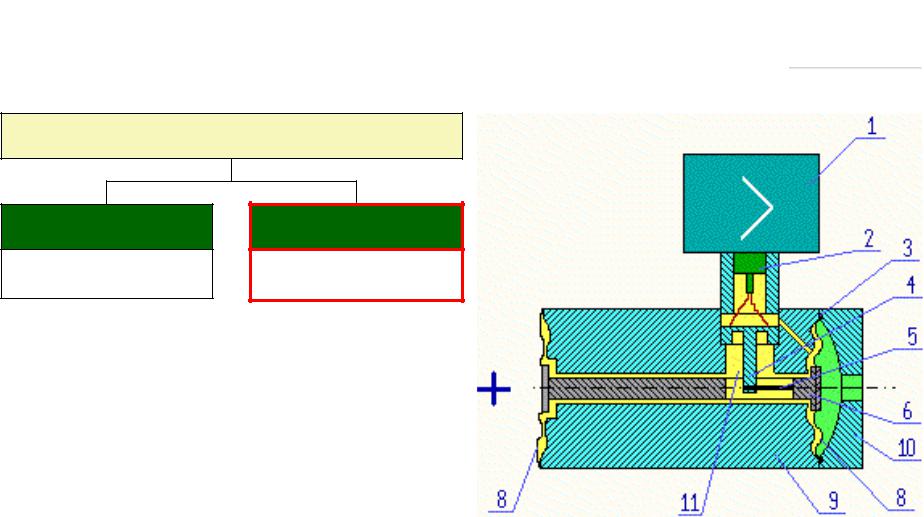

1.электронный блок

2.гермоввод для соединительных проводов

3.прокладки фланцев мембраны

4.тензопреобразователь мембраннорычажного типа

5.тяга

6.центральный шток

8.	гофрированные металлические
мембраны		Сапфир 22Д
9.	основание	Сапфир 22Д

10.фланцы металлических мембран

11.замкнутая полость, заполненная кремний-органической жидкостью

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	207
	207

Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

IТМ

Uнеб b

c МТК

ТКД

КО

У3

СТ

У2

мА

RН

СН

КД α

36В

ТКО

UОС

ос

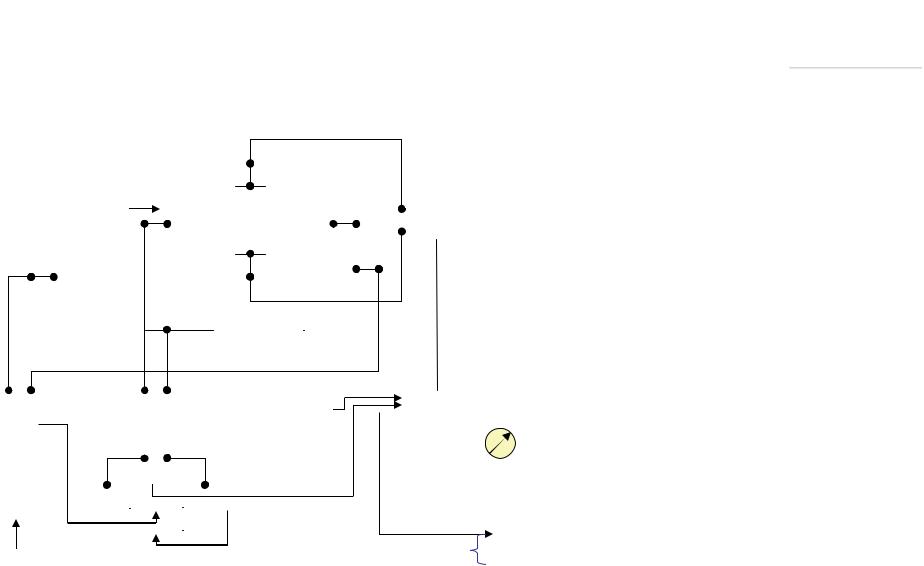

МТК – мост температурной компенсации ТКД - температурная компенсация диапазона

ТК0 - температурная компенсация нуля КД – компенсатор диапазона в

нормальных условиях (за счет изменения Rос)

СТ – стабилизатор тока СН – стабилизатор напряжения

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	208
	208

Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

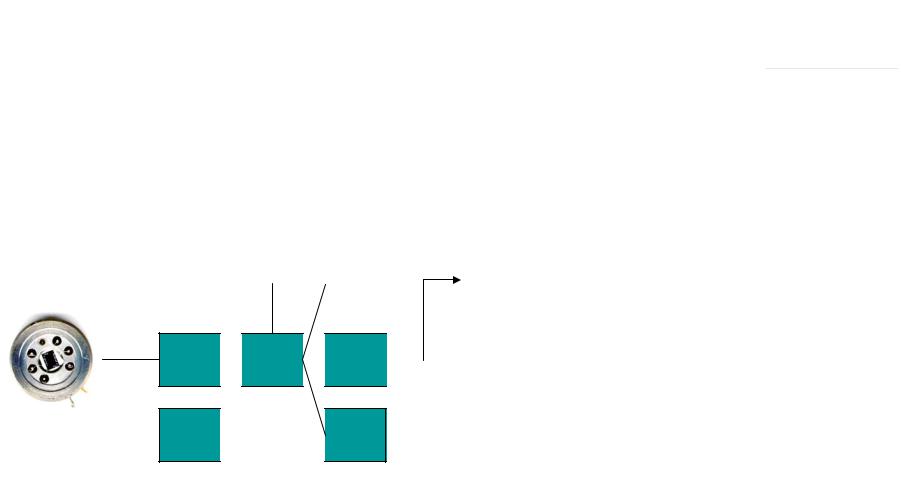

Микропроцессорный преобразователь давления с HARTпротоколом Метран-100

		4…20 мА
ПЗУ	ЦАП	4…20 мА

АЦП МП М ИОКБЦИ

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	209
	209

Методы и средства измерений Методы и средства измерений давления

Тензорезистивные преобразователи давления

Недостаток КНС преобразователя – неустранимая

временная нестабильность градуировочной характеристики

и существенные гистерезисные эффекты от давления и

температуры.

Это обусловлено неоднородностью конструкции и жесткой связью мембраны с конструктивными элементами датчика.

Выбирая преобразователь на основе КНС, необходимо

обратить внимание на величину основной погрешности с учетом гистерезиса и величину дополнительной

погрешности.

Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.	210
	210
