Критерии гидродинамического подобия

Из соотношения сил инерции и трения получим безразмерный комплекс , который называется критерием Рейнольдса и характеризует гидродинамическое подобие:

Здесь d -- диаметр трубопровода; d является характерным линейным размером, м -- динамическая вязкость; v -- скорость

Из соотношения сил давления и инерции получим критерий Эйлера

,

а из соотношения сил тяжести и инерции -- критерий Фруда

Fr=gd/v2.

Отношение сил инерции позволяет получить критерий гомохронности

Ho=vф/d

который характеризует временное подобие в нестационарных процессах.

Полученные критерии подобия, за исключением критерия Эйлера, состоят только из параметров, входящих в условия однозначности, следовательно, они являются определяющими, а критерий Эйлера -- определяемым (давление не входит в условия однозначности и является искомой величиной).

На основании второй теоремы подобия связь между критериями представим в виде критериального уравнения

Eu=f(Re, Fr, Но, Г),

где Г=lld -- параметрический критерий; l -- длина трубопровода.

Для стационарного процесса из уравнения следует исключить критерий гомохронности Но:

Eu=f1(Re, Fr, Г).

В случае развитого турбулентного режима силы тяжести не оказывают влияния на движение жидкости и уравнение имеет вид

Eu=f2(Re, Г),

Отстаивание

Отстаивание - разделение жидкой грубодисперсной системы (суспензии, эмульсии) на составляющие её фазы под действием силы тяжести. В процессе отстаивания частицы (капли) дисперсной фазы выпадают из жидкой дисперсионной среды в осадок или всплывают к поверхности. Отстаивание как технологический приём используют для выделения диспергированного вещества или очистки жидкости от механических примесей. Эффективность отстаивания возрастает с увеличением разницы в плотностях разделяемых фаз и крупности частиц дисперсной фазы. При отстаивании в системе не должно быть интенсивного перемешивания, сильных конвекционных потоков, а также явных признаков структурообразования, препятствующих седиментации. Отстаивание -- распространённый способ очистки жидкостей от грубодисперсных механических примесей (см. Отстойники). Его используют при подготовке воды для технологических и бытовых нужд, обработке канализационных стоков, обезвоживании и обессоливании сырой нефти, во многих процессах химической технологии. Оно является важным этапом в естественном самоочищении природных и искусственных водоёмов. Отстаивание применяется также для выделения диспергированных в жидких средах различных продуктов промышленного производства или природного происхождения.

Процесс разделения гетерогенных систем можно существ енно интенсифицировать, проводя процесс под действием центробежных сил. Для создания поля центробежных сил обычно используют два технических приема: первый обеспечивает вращательное движение потока в неподвижном аппарате, при втором - поток направляют во вращающийся аппарат, где он начинает вращаться вместе с аппаратом. В первом случае процесс проводят в циклоне и называют циклонным; во втором в отстойных (осадительных) центрифугах, а процесс называют отстойным (осадительным) центрифугированием. Если в отстойной центрифуге обрабатывается малоконцентрированная суспензия, причем задачей обработки является полное удаление частиц дисперсной фазы из жидкости, т.е. осветление последней (очистка машинных масел от тонких взвесей), то такая центрифуга называется осветляющей, а процесс центрифугирования центробежным осветлением.

К отстойным центрифугам относятся тарелочные сепараторы, с помощью которых производится сепарирование эмульсий и осветление тонких суспензий.

Схемы движения теплообменных сред

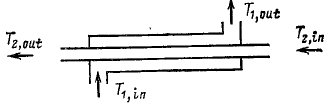

Противоток. В противоточном теплообменнике два теплоносителя движутся параллельно друг другу, но в противоположных направлениях.

Параллельное однонаправленное течение. В теплообменниках этого типа два теплоносителя движутся также параллельно друг другу, но в одном и том же направлении.

Перекрестный ток. В теплообменнике с перекрестным током два теплоносителя движутся иод прямым углом друг к другу. Например, первый поток может течь внутри труб, собранных в пучок, тогда как второй поток может двигаться в пространстве между трубами в направлении, в целом перпендикулярном оси этих труб.

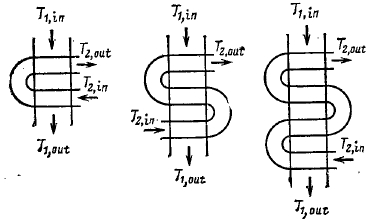

Перекрестный ток с противотоком. В некоторых случаях конфигурация течения теплоносителей в реальных теплообменниках приблизительно соответствует идеализированным схемам, приведенным на рис. 4. Эти схемы классифицируются как перекрестный ток с противотоком. Теплообменники со смешанным течением теплоносителей (перекрестный ток с противотоком) можно рассматривать как компромиссный вариант между требованием высокой эффективности аппарата и простотой конструкции. Чем больше число ходов в таком теплообменнике, тем ближе ои по экономичности к противоточному варианту.

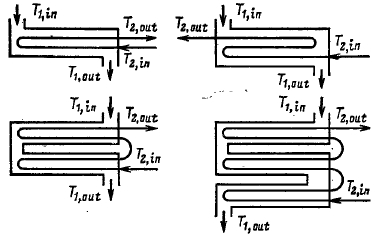

Многоходовое течение в межтрубном пространстве и трубах. В пределах одного теплообменника можно осуществить комбинацию некоторых характерных черт, свойственных теплообменникам с однонаправленным движением теплоносителей и противоточным теплообменникам. Это достигается поворотом труб внутри единого корпуса. Такие повороты можно осуществлять многократно.

Имеются и другого класса теплообменники, именуемые регенераторами, в которых два потока теплоносителей проходят через одно и то же пространство попеременно. В регенераторах теплота, переданная от одного из теплоносителей твердым стенкам канала, аккумулируется ими, а затем отдается второму теплоносителю, когда наступает его очередь движения через аппарат.

Основы теории подобия. 3я Теорема подобия

Объединение математических методов с экспериментом с помощью теории подобия позволяет распространить результаты единичного опыта на целую группу явлений. Понятие подобия распространяется на любое физическое явление. Физические явления считаются подобными, если они относятся к одному и тому же классу, протекают в геометрически подобных системах, и подобны все однородные физические величины, характеризующие эти явления. Однородными называются такие величины, которые имеют один и тот же физический смысл и одинаковую размерность. Таким образом, для подобных физических явлений в сходственных точках и в сходственные моменты времени любая величина ц? первого явления пропорциональна величине ц?? второго явления, т. е. ц?=cц·ц??. При этом каждая физическая величина ц имеет свой множитель преобразования cц? численно отличный от других. Аналогично геометрическому подобию уравнения, описывающие подобные физические явления, после приведения их к безразмерному виду становятся тождественно одинаковыми. При этом в сходственных точках все одноименные безразмерные величины, в том числе и безразмерные параметры, будут равны.

Первая теорема подобия (теорема Ньютон-Бертрана): подобные явления характеризуются численно равными критериями подобия.

Вторая теорема подобия (теорема Бэкингем-Федермана): решение любого дифференциального уравнения, связывающего между собой переменные, влияющие на процесс, может быть представлено в виде зависимости между критериями Кподобия. Такие уравнения называются уравнениями обобщенных переменных, или критериальными уравнениями

Третья теорема подобия (теорема Киринчен-Гухмана): явления подобны, если их определяющие критерии равны. Положение 1. Создание модели возможно, если критерии подобия (безразмерные комплексы), составленные из величин, характеризующих только ее системные (материальные) параметры, равны соответствующим критериям изучаемой системы-оригинала.

Положение 2. В созданной, согласно положению 1, модели осуществление процессов, подобных оригиналу, возможно, если критерии подобия, содержащие только параметры процессов, входящих в условия однозначности и в том числе начальные условия (параметры исходного режима, возмущений и отклонений), в модели и оригинале соответственно одинаковы.

Положение 3. Осуществление модели согласно формулировкам 1 и 2 возможно в сколь угодно сложных анизотропных, нелинейных или имеющих вероятностно заданные параметры системах при условии одновременного соблюдения соответствующих дополнительных положениях, сформулированных ниже.
