РАСЧЕТ И ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
УДК 624.012.35:699.814.3
ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ ОГНЕСТОЙКОСТИ ЖЕЛЕЗОБЕТОННОЙ ПЛИТЫ С ПОМОЩЬЮ ПРОГРАММНОГО КОМПЛЕКСА ANSYS
С. В. Ефрюшин1, В. В. Юрьев2
Воронежский государственный технический университет1,2 Россия, г. Воронеж
1Канд. техн. наук, доцент кафедры строительной механики
2Магистрант кафедры строительной механики, e-mail: vvuriev@gmail.com
Приводятся результаты моделирования температурного воздействия на железобетонную плиту с использованием программного комплекса ANSYS. Целью исследования является построение и апробация конечноэлементной модели для оценки огнестойкости железобетонных конструкций. В модельной задаче расчѐта железобетонной шарнирно-опѐртой по двум сторонам плиты определяются критическая температура нагрева конструкции, время до потери несущей способности и прогиб. Производится сравнение экспериментальных результатов огневых испытаний с теоретическими расчетами по существующим методикам, а также по конечно элементному расчету в программе ANSYS. По результатам сделан вывод о возможности применения программного комплекса ANSYS для решения задач подобного класса.
Ключевые слова: железобетонные конструкции, воздействие повышенных температур, огнестойкость, программный комплекс ANSYS.
Железобетонные конструкции должны отвечать требованиям прочности, жесткости и трещиностойкости, а также требованиям пожарной безопасности. Оценить огнестойкость железобетонных конструкций без установления фактических пределов огнестойкости невозможно. Вычислить предел огнестойкости возможно путем испытания конструкции по соответствующей нормативной методике [1]. Однако проведение подобных испытаний требует значительных материальных затрат, поэтому возникает необходимость в теоретической оценке огнестойкости железобетонных конструкций с применением математического моделирования.
ормативная методика расчета огнестойкости. Предел огнестойкости устанавливает-
ся по времени достижения конструкцией предельного состояния. В качестве предельного состояния в данном расчете выступает момент образования пластического шарнира в пролете.
Согласно [2, 3, 4], стандартный температурный режим во времени описывается уравнением
), |
(1) |
где – температура среды в камере печи в момент ; – начальная температура среды,
– время, ч, от начала испытания.
При определении НДС конструкций, подвергающихся тепловому воздействию, необходимо знать распределение температур по сечениям конструкций. Указанная методика расчета распределения температур по сечениям железобетонных конструкций приведена в [2]. Результаты теоретических расчетов по данной методике совпадают с данными огневых испытания с достаточной для инженерных задач точностью.
________________________________
© Ефрюшин С. В., Юрьев В. В., 2019
86
Описание физического процесса. В процессе повышения температуры бетон меняет свои упруго-прочностные показатели (рис. 1). Значения коэффициентов приняты по результатам опытов, проведенных в НИИЖБ. Понижение призменной прочности бетона при температуре меньше 100 0C объясняется адсорбционным свойствами бетона. При температурах 200 – 400 0С происходит повышение призменной прочности вследствие уплотнения структуры бетона из-за испарения воды. При достижении температурой значения 400 0С и более происходит снижение прочности бетона. В качестве основной причины выделяют появление дополнительных напряжений, вызывающих разрыв связей между цементным камнем и заполнителем, т.к. при данной температуре цементный камень обезвоживается (дает усадку), а заполнитель расширяется. Расчетное значение прочности бетона на сжатие (растяжение) при нагреве можно определить в любой момент времени по формуле
|
|
(2) |
где |
прочность бетона при 20 0С, |
коэффициент изменения прочности бетона. |
Уменьшение модуля упругости при нагреве обусловливается увеличением деформативности бетона и его упругих деформаций. Расчетное значение модуля упругости бетона в любой момент времени при нагреве можно определить по формуле
|
|
|
|
|
(3) |
где |
начальный модуль упругости при температуре 20 0С; |
– коэффициент изменения |
|||
модуля упругости бетона. |
|
|
|
|
|
|
Коэффициент температурного расширения бетона понижается в процессе нагрева. |
||||
При температуре 60 0С он составляет |
) |
, при 200 0С равен |
|||
) |
. Однако при расчете температурных деформаций допустимо применение |
||||
среднего значения коэффициента |
на всем интервале температур |
), вычисляемого |
|||
по формуле |
|
|
|
|
|
|
|
|
|
|
) |
|
|
|
(4) |
коэффициента |
1.2 |
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.8 |
|
|
|
|
|
|
|
|
Значение |
0.6 |
|
|
|
|
|
|
|
|
0.2 |
|
|
|
|
|
|
|
|
|
|
0.4 |
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
60 |
90 |
120 |
200 |
300 |
400 |
500 |
600 |
700 |
|
|
|
Температура нагрева бетона, 0С |
|
|
||||
Коэффициент изменения прочности на сжатие, _bt
Коэффициент изменения прочности на растяжение, _tt
Коэффициент изменения модуля упругости,β_b
Рис. 1. График зависимости коэффициентов условия работы для упруго-прочностных характеристик бетона от температуры нагрева
87
|
Изменение упруго-прочностных показателей арматуры представлено на рис. 2. Со- |
|||||||||
противление арматуры растяжению |
при нагреве вычисляется по формуле |
|
||||||||
|
|
|
|
|
|
|
|
|
|
(5) |
где |
коэффициент, учитывающий изменение прочности арматуры; |
прочность ар- |
||||||||
матуры при 20 0С. |
|
|
|
|
|
|
|
|
||
Аналогично вычисляется значение модуля упругости |
при нагреве по формуле |
|
||||||||
|
|
|
|
|
|
|
|
|
|
(6) |
где |
коэффициент, учитывающий изменение модуля упругости арматуры, |
проч- |
||||||||
ность арматуры при 20 0С. |
|
|
|
|
|
|
|
|
||
|
коэффициента |
1.2 |
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
0.8 |
|
|
|
|
|
|
|
|
|
|
0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Значение |
0.4 |
|
|
|
|
|
|
|
|
|
0.2 |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
|
|
|
|
|
Температура нагрева бетона, 0С |
|
|
|
|||
Коэффициент изменения прочности на растяжение сжатие, _st
Коэффициент изменения модуля упругости, β_s
Рис. 2. График зависимости коэффициентов условия работы для упруго-прочностных характеристик арматуры от температуры нагрева
С повышением температуры арматурная сталь расширяется. При нагреве арматуры
до 500 0С коэффициент температурного расширения изменяется с |
) |
||
при 100 0С до |
) |
. Возникает ситуация, при которой величина коэффи- |
|
циента температурного расширения стали становится больше, чем для бетона, что негативно сказывается на сцеплении арматуры и бетона.
По результатам испытаний сцепления арматуры с бетоном при нагреве [2] для горячекатаной арматуры периодического профиля при температурах до 2000С не происходит снижения величины сцепления. С повышением температуры сцепление уменьшается, и при достижении отметки 4500С составляет ~75% от величины сцепления при 200С [2].
Описание расчетной модели. Исходными данными для численного анализа огнестойкости железобетонной плиты приняты результаты испытаний, проведенных в НИИЖБ [2]. Рас-
сматривалась шарнирно-опѐртая по двум сторонам |
железобетонная плита размерами |
3000х1200х120 мм. Процент армирования |
), |
предварительное напряжение отсутствует. Защитный слой рабочей арматуры 15 мм, конструктивная арматура в модели не учитывается. Загружение испытываемой конструкции производилось ступенями, до нормативной нагрузки, равной 49 % от разрушающей. Образец подвергается нагреву по нижней поверхности равномерно на всей длине пролета.
Для проведения численного моделирования использовался метод конечных элементов (МКЭ), реализованный в программе ANSYS [6, 7]. Для моделирования бетона применялся конечный элемент SOLID65 – специальный объемный шестигранный восьмиузловой эле-
88
мент с тремя степенями свободы в узле и дополнительными функциями формы внутриэлементных перемещений для повышения точности (рис. 3).

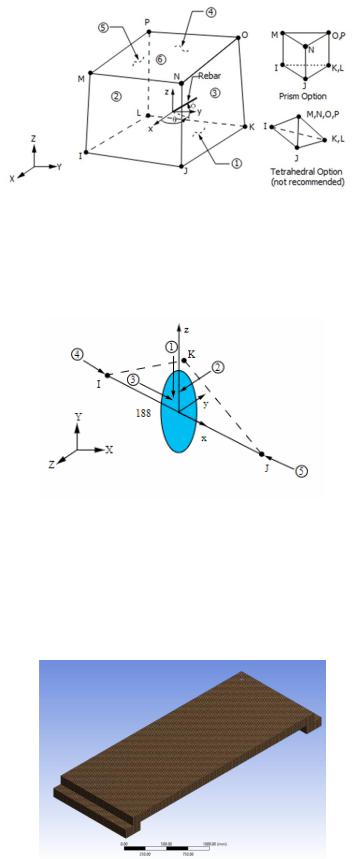

Рис. 3. Геометрия SOLID65
Арматурные стержни моделировались конечным элементом BEAM188 [6, 7] – пространственный линейный элемент балки, имеющий 3 узла: 2 «содержательных» узла располагаются на оси элемента (по краям), третий является узлом ориентации и может быть общим для нескольких элементов (рис. 4).
Рис. 4. Геометрия BEAM188
Расчетная схема разбита на конечные элементы размерами 20х20х20 мм. На модель одновременно действуют загружения: собственный вес, температурное воздействие, нормативная нагрузка. Общий вид расчетной схемы представлен на рис. 5. Прочностные и деформационные характеристики конструкции были приняты согласно фактическим значениям, полученным в ходе натурных испытаний [2]. Расчѐт проводился в физически нелинейной постановке.
Рис. 5. Общий вид расчетной схемы в программе ANSYS
