Материал: Резьбовые соединения деталей. Методические указания по Начертательной геометрии и инженерной графике для студентов 1-го курса специальности 08.05.01. Иващенко Е.И
Задача 2. Построить упрощенное изображение соединения трубы с муфтой. Параметры трубного соединения (рис. 11) по вариантам приведены в табл.
3.
Указание к задаче. В системах водопровода, центрального отопления и газопровода широко используют разъемные трубные соединения на резьбе с помощью стандартных соединительных деталей, называемых фитингами (муфты, кресты, тройники, угольники). Основным параметром для труб и соединительных частей является условный проход Dy в дюймах (1 = 25,4 мм).

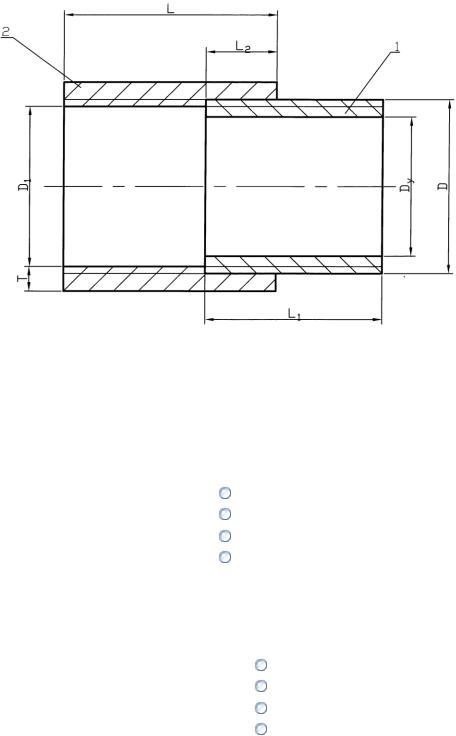

Рис. 11. Параметры трубного соединения
ТЕСТЫ ДЛЯ САМОКОНТРОЛЯ
Задание 1. |
|
|
Шагом резьбы называется расстоя- |
|
впадиной и вершиной витка |
|
||
ние между … |
|
осью и крайней точкой витка |
|
|
диаметральными точками витка |
|
|
ближайшими точками соседних |
|
|
витков |
Задание 2. |
|
|
Правая метрическая внутренняя резьба |
|
М10 |
|
||
номинальным диаметром 10 мм с мел- |
|
М10 LH |
ким шагом обозначается … |
|
М10х0,75 |
|
|
М10х1LH |
16
Задание 3. |
|
|

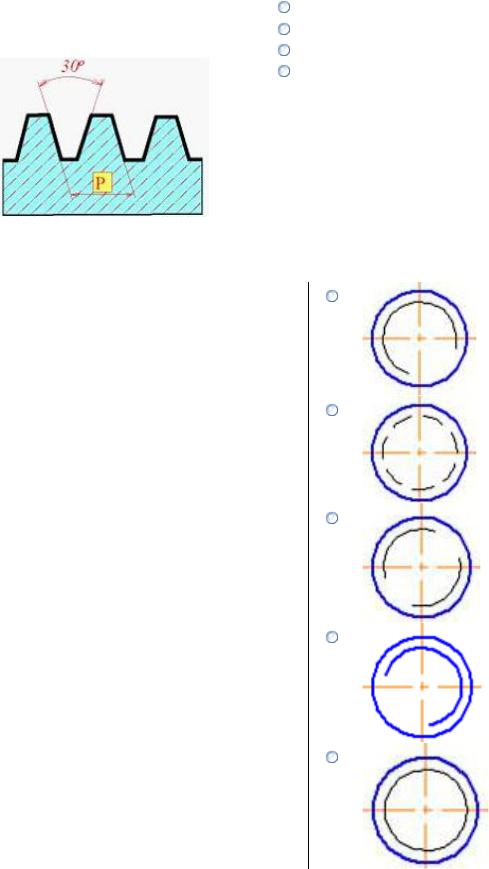

На рисунке изображен профиль … |
|
метрической |
|
||
резьбы |
|
трапецеидальной |
|
|
дюймовой |
|
|
прямоугольной |
|
|
|
Задание 4.
Изображение наружной резьбы на плоскость, перпендикулярную к оси стержня, правильно показано на рисунке …
17
Задание 5. |
|
|

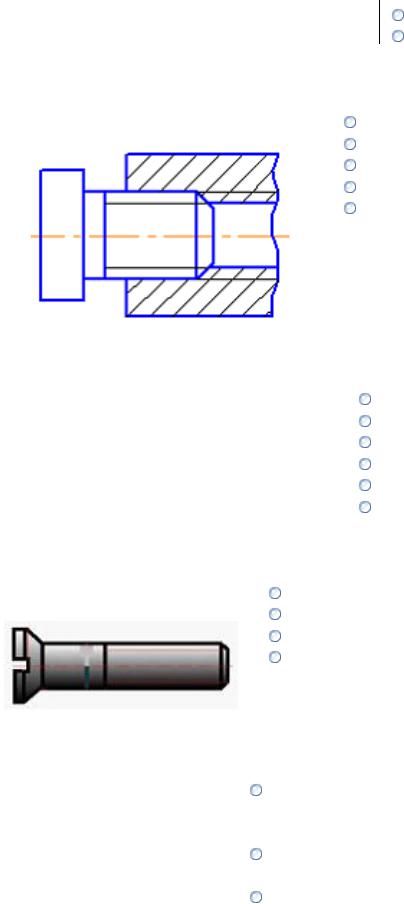

На рисунке изображено … соеди- |
|
шпоночное |
|
||
нение. |
|
шпилечное |
|
|
винтовое |
|
|
болтовое |
|
|
|
Задание 6. |
|
|

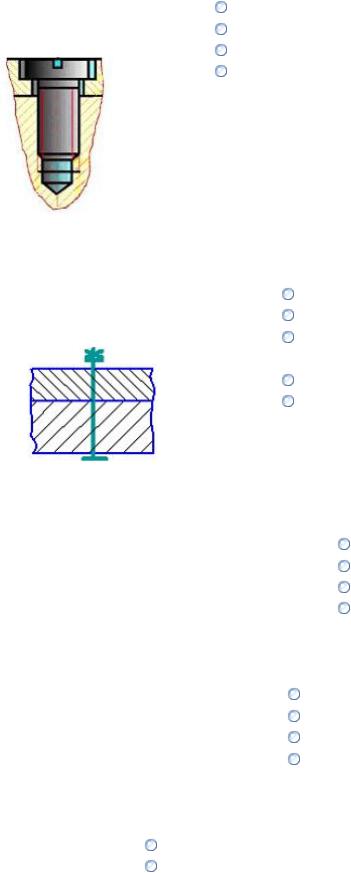

На рисунке дано условное изображение |
|
шурупом |
|
||
соединения … |
|
шпилькой |
|
|
болтом, диаметр которого |
|
|
менее 2 мм |
|
|
винтом |
|
|
гвоздем |
|
|
|
Задание 7. |
|
|
|
|
Длина изделия Винт M 10х25.58 ГОСТ 1491-80 |
|
|||
25 |
||||
равна … мм. |
|
|
|
10 |
|
|
|
|
58 |
|
|
|
|
69 |
Задание 8. |
|
|
|
|
|
|
|
||
Изделие, представляющее из себя ци- |
|
болтом |
||
линдрический стержень с шестигранной |
|
штифтом |
||
головкой на одном конце и с резьбой на |
|
гайкой |
||
другом, называют… |
|
|
|
шпилькой |
Задание 9. |
|
|
|
|
Резьбу нарезают на … |
|
торовой поверхности |
||
|
||||
|
|
призматической поверхности |
||
18
любой поверхности вращения цилиндрической поверхности шаровой
Задание 10.

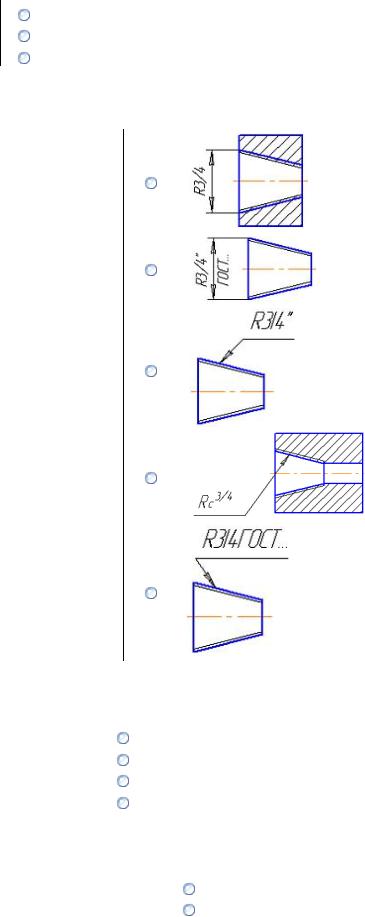

Трубная коническая резьба правильно обозначена на рисунке …
Задание 11. |
|
|
Наружный контур резьбы на стержне |
|
S/2 |
|
||
изображается линией, толщина кото- |
|
2S |
рой …, где S - толщина сплошной ос- |
|
S/3 |
новной линии |
|
S |
Задание 12. |
|
|
Резьбы по назначению подразделяются на … |
|
прямоугольные |
|
||
|
|
ходовые |
19
трапецеидальные
дюймовые
Задание 13.
На чертеже изображено соединение … |
шпонкой |
|
шпилечное |
|
резьбовое |
|
штифтом |
|
шлицевое |
|
|
Задание 14. |
|
|
Разрешается вычерчивать условное изо- |
|
мм и более |
1 |
||
бражение шпилечного соединения на |
2 |
мм и менее |
сборочном чертеже при размере изобра- |
4 |
мм и более |
жения … |
1 |
мм и менее |
|
2 |
мм и более |
|
4 |
мм и менее |
Задание 15. |
|
|
На рисунке изображен … |
|
винт с головкой полукруглой |
|
||
|
|
болт с шестигранной головкой |
|
|
винт с потайной головкой |
|
|
винт с цилиндрической головкой |
|
|
|
Задание 16. |
|
|
Для передачи формы гайки |
|
одно изображение (соединение половины |
|
||
на чертеже требуется … |
|
главного вида и половины фронтального |
|
|
разреза или полный фронтальный разрез) |
|
|
три изображения (главный вид, вид слева, |
|
|
вид сверху) |
|
|
два изображения (соединений половины |
|
|
главного вида и половины фронтального |
20
