Материал: Резьбовые соединения деталей. Методические указания по Начертательной геометрии и инженерной графике для студентов 1-го курса специальности 08.05.01. Иващенко Е.И

УСЛОВНОЕ ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ РЕЗЬБЫ ПО ГОСТ 2.311-68* «ИЗОБРАЖЕНИЕ РЕЗЬБЫ»

Все резьбы на чертежах изображают условно, согласно ГОСТ 2.311-68*. Этот стандарт устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства.

Резьбу изображают:

-на стержне - сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметру. На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис.

2,а);

-в отверстии - сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями - по наружному диаметру. На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рис. 2,б).

а)

б)

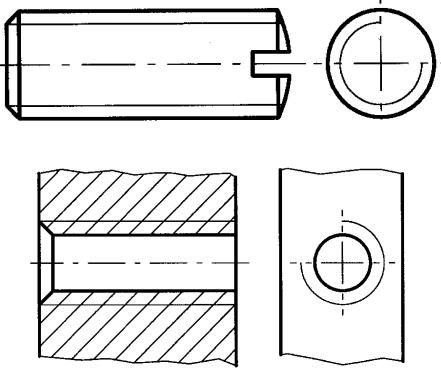

Рис. 2. Изображение резьбы: а - на стрежне; б - в отверстии

6

Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более шага резьбы.

Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают основной или штриховой линией, если резьба изображена как невидимая. Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии. Длину резьбы на стержне и в отверстии указывают, как правило, без сбега.

Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструкторского назначения, в проекции на плоскость, перпендикулярную оси стержня или отверстия, не изображают. Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой.

В общем случае в обозначение резьбы входит:

-буквенный знак резьбы (М - метрическая цилиндрическая, Тr - трапецеидальная, S - упорная, G - трубная цилиндрическая, Rc - трубная коническая внутренняя, R - трубная коническая наружная, К - дюймовая коническая, МК - коническая метрическая, Кр - круглая для шпинделей сантехнической арматуры,

Е- круглая для электротехнической);

-номинальный размер в миллиметрах или дюймах;

-размер шага, если он мелкий, в миллиметрах;

-для многозаходных резьб - значение хода с указанием в скобках шага, для однозаходных резьб крупный шаг не указывают;

-буквы LH для левой резьбы;

-буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

-цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

ОБОЗНАЧЕНИЕ И ИЗОБРАЖЕНИЕ РЕЗЬБОВОГО СОЕДИНЕНИЯ НА ЧЕРТЕЖЕ

Среди разъемных соединений наибольшее распространение получили резьбовые соединения. К ним относятся болтовое, шпилечное, винтовое и трубное соединения. На сборочных чертежах и чертежах общих видов в зависимости от масштаба резьбовые соединения изображают в соответствии с ГОСТ 2.315-68* упрощенно и условно (табл. 2).

7

Таблица 2

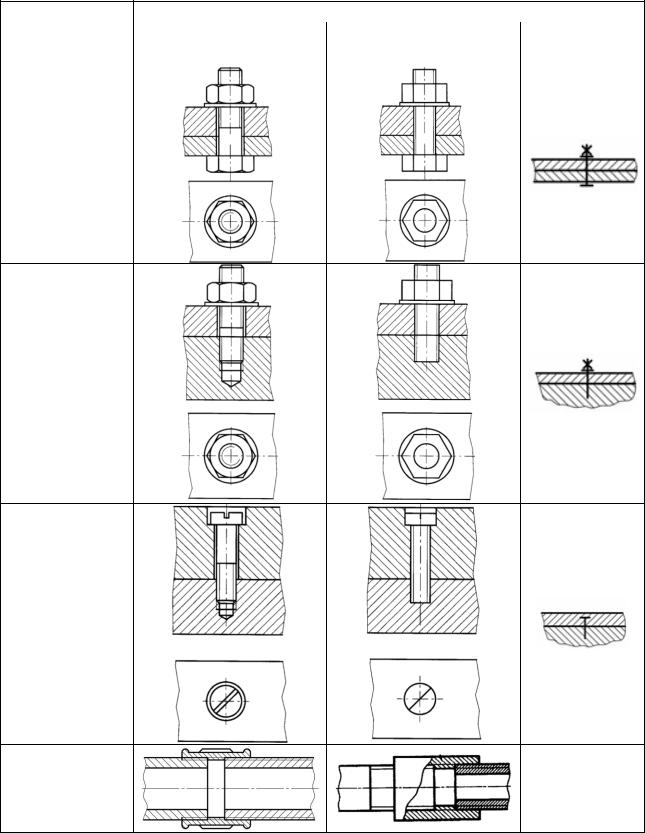

Изображение резьбовых соединений

Шпилечное

Винтовое

Трубное

8

ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ СТАНДАРТНЫХ РЕЗЬБОВЫХ ДЕТАЛЕЙ

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, шпильки, винты, гайки, шайбы. Они очень разнообразны по форме, точности изготовления, материалу, антикоррозионному покрытию и другим особенностям. Все крепежные резьбовые изделия выполняются с метрической резьбой и изготовляются по соответствующим стандартам, устанавливающим требования к материалу, покрытию и прочим условиям изготовления этих деталей.

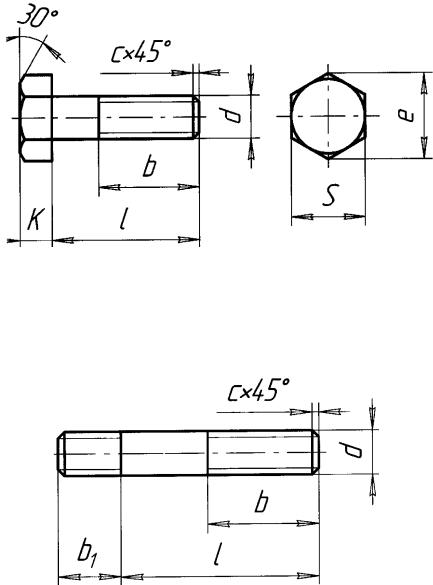

Болт - цилиндрический стержень, на одном конце которого нарезана метрическая резьба с крупным или мелким шагом, а на другом - выполнена головка (рис. 3).

Рис. 3. Болт

Шпилька - цилиндрический стержень с резьбой на обоих концах

(рис. 4).

Рис. 4. Шпилька

9

Винт - цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей и с головкой различной формы «под ключ» или с прорезью «под отвертку» (рис. 5).

а)

б)

в)

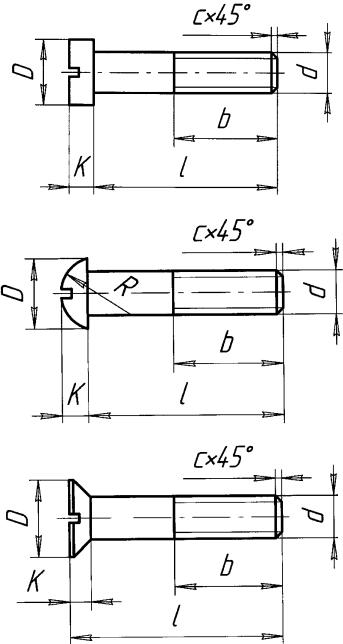

Рис. 5. Винты: а - с цилиндрической головкой; б - с полукруглой головкой; в - с потайной головкой

Гайка навинчивается на резьбовой конец болта, при этом детали зажимаются между гайкой и головкой болта (рис. 6).

Шайба - диск или пластинка, с цилиндрическим отверстием для болта, шпильки или винта (рис. 7).
