Материал: Резьбовые соединения деталей. Методические указания по Начертательной геометрии и инженерной графике для студентов 1-го курса специальности 08.05.01. Иващенко Е.И

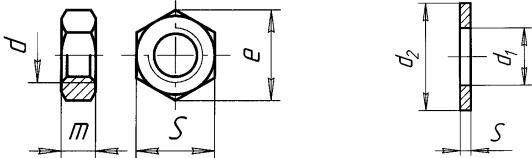

Рис. 6. Гайка |
Рис. 7. Шайба |
В общем случае в обозначение крепежного изделия входит:
-наименование изделия (Болт, Шпилька, Винт, Гайка, Шайба);
-класс точности;
-исполнение;
-номинальный диаметр резьбы;
-шаг резьбы;
-направление резьбы;
-поле допуска резьбы;
-длина изделия;
-класс прочности;
-покрытие;
-номер стандарта на изделие (ГОСТ).
Например, Винт А 1М8-6gх50.48 ГОСТ17475-… Запись читается так: винт с потайной головкой, степенью точности А, исполнения 1, с номинальным диаметром резьбы 8 мм, с крупным шагом, с полем допуска резьбы 6g, длиной 50 мм, класс прочности 4.8, без покрытия.
ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ
Расчетно-графическая работа выполняется по индивидуальному варианту на листе формата А3 (297х420 мм). Образец выполнения задания показан на рис. 8. Форма и заполнение основной надписи приведены на рис. 9.
Все построения выполняют с помощью чертежных инструментов карандашом 2Т (Т) вначале тонкими линиями (0,2 мм), а затем видимые линии обводят сплошной толстой линией 0,6...0,8 мм (карандашом ТМ), невидимые линии - штриховыми - 0,4 мм, промежуточные построения - тонкой линией 0,1...0,2 мм. Вспомогательные построения не стирают.
Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполняют стандартным шрифтом. Написание букв русского и латинского алфавитов, арабских и римских цифр с наклоном и без наклона рассмотрено в [5]. Высота шрифта для размерных чисел и буквенно-цифровых обозначений принята 5 мм.
11
12

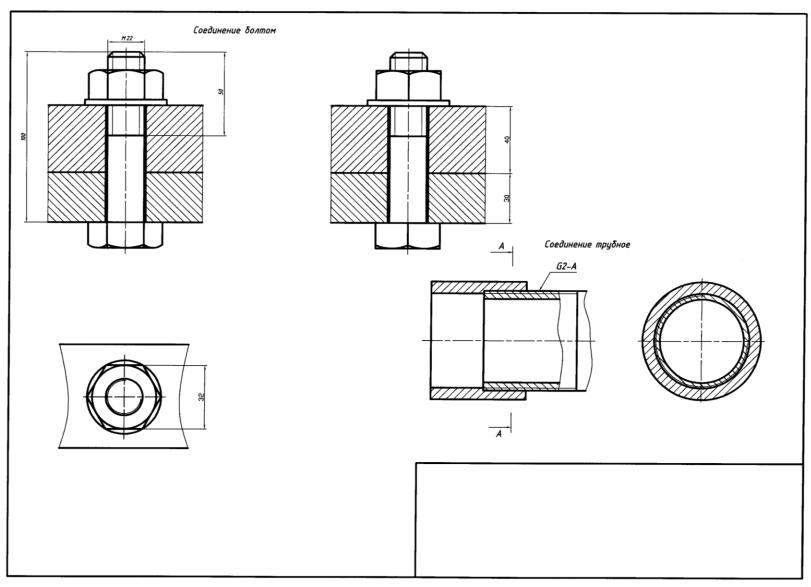

Рис. 8. Пример выполнения листа

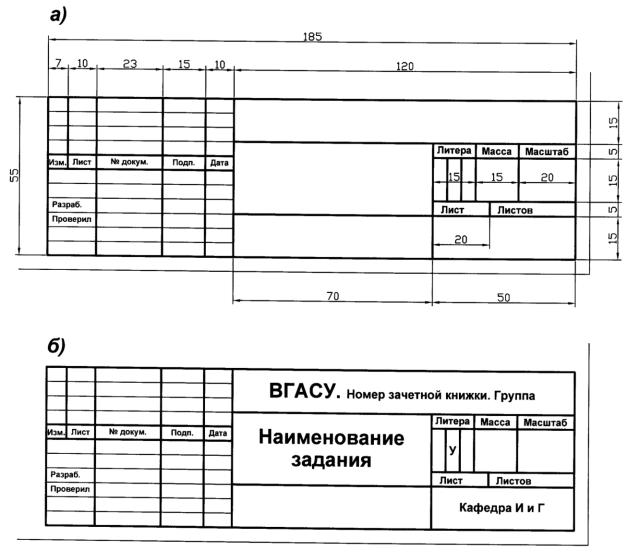

Рис. 9. Основная надпись: а - форма; б - заполнение
Задача 1. Построить три вида соединения болтом. Исходные данные приведены в табл. 3 по вариантам: толщина соединяемых деталей (t1, t2) и диаметр болта.
Указание к задаче. Соединение болтом (рис. 10) выполняют следующим образом: в соединяемых деталях сверлят сквозное отверстие, диаметром несколько большим диаметра стержня болта. Сквозь отверстие пропускают болт и стягивают детали гайкой, навернутой на резьбовой конец стержня болта. Чтобы не повредить детали, под гайку подкладывают шайбу. Изображение соединения болтом выполнено по относительным размерам в долях наружного диаметра резьбы d (стержня болта). Эти размеры определяются по следующим соотношениям:
-наружный диаметр болта d;
-диаметр гайки и головки болта D = 2 d;
-высота головки болта h = 0,7 d;
13
Таблица 3
Исходные данные для вычерчивания соединения болтом и трубного соединения
Номер варианта |
Соединение болтом |
|
|
Трубное соединение |
|
|
|||||
Диаметр |
Толщина |
Dy, |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||||
|
болта d, |
деталей |
D, |
D1, |
|
L1, |
|
L2, |
Т, |
||
|
дюй |
L, мм |
|
||||||||
|
мм |
t1, |
t2, |
мм |
мм |
мм |
|
мм |
мм |
||
|
мы |
|
|
||||||||
|
|
мм |
мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1 |
16 |
25 |
35 |
2 |
59,6 |
56,7 |
60 |
50 |
|
25 |
7 |
2 |
14 |
22 |
44 |
1 ¾ |
53,8 |
50,8 |
55 |
44 |
|
22 |
7 |
3 |
18 |
25 |
30 |
1 ½ |
47,8 |
44,8 |
45 |
32 |
|
16 |
6 |
4 |
27 |
20 |
40 |
1 |
33,3 |
30,3 |
40 |
25 |
|
13 |
6 |
5 |
24 |
30 |
25 |
½ |
20,95 |
18,6 |
34 |
12,5 |
|
6,75 |
3,5 |
6 |
27 |
25 |
40 |
¾ |
26,41 |
24,1 |
387 |
19 |
|
9,5 |
4 |
7 |
24 |
30 |
35 |
1 |
33,25 |
30,2 |
42 |
25 |
|
12,5 |
5 |
8 |
22 |
20 |
30 |
1 ¼ |
41,91 |
38,9 |
48 |
32 |
|
16 |
6 |
9 |
20 |
30 |
25 |
1 ½ |
47,8 |
44,8 |
52 |
38 |
|
19 |
6 |
10 |
30 |
20 |
35 |
1 ¾ |
53,8 |
50,8 |
55 |
44 |
|
22 |
7 |
11 |
22 |
40 |
30 |
2 |
59,6 |
56,6 |
56 |
50 |
|
25 |
7 |
12 |
20 |
30 |
35 |
2 ½ |
75,2 |
72,2 |
64 |
63 |
|
31,5 |
7 |
13 |
22 |
25 |
40 |
3 |
87,9 |
84,9 |
70 |
75 |
|
37,5 |
8 |
14 |
24 |
25 |
35 |
4 |
113 |
110 |
84 |
100 |
|
50 |
8 |
15 |
22 |
25 |
35 |
1 ¾ |
53,8 |
50,8 |
55 |
44 |
|
22 |
7 |
16 |
24 |
20 |
24 |
1 ½ |
47,8 |
44,8 |
45 |
32 |
|
16 |
6 |
17 |
27 |
35 |
30 |
½ |
20,95 |
18,6 |
34 |
12,5 |
|
6,75 |
3,5 |
18 |
30 |
20 |
40 |
¾ |
26,41 |
24,1 |
387 |
19 |
|
9,5 |
4 |
19 |
18 |
35 |
30 |
1 |
33,25 |
30,2 |
42 |
25 |
|
12,5 |
5 |
20 |
20 |
25 |
40 |
1 ¼ |
41,91 |
38,9 |
48 |
32 |
|
16 |
6 |
21 |
22 |
30 |
40 |
1 ½ |
47,8 |
44,8 |
52 |
38 |
|
19 |
6 |
22 |
24 |
25 |
30 |
1 ¾ |
53,8 |
50,8 |
55 |
44 |
|
22 |
7 |
23 |
20 |
35 |
30 |
2 |
59,6 |
56,6 |
56 |
50 |
|
25 |
7 |
24 |
22 |
35 |
40 |
2 ½ |
75,2 |
72,2 |
64 |
63 |
|
31,5 |
7 |
25 |
24 |
30 |
25 |
3 |
87,9 |
84,9 |
70 |
75 |
|
37,5 |
8 |
26 |
30 |
30 |
45 |
4 |
113 |
110 |
84 |
100 |
|
50 |
8 |
27 |
27 |
30 |
40 |
2 |
59,6 |
56,7 |
60 |
50 |
|
25 |
7 |
28 |
10 |
15 |
35 |
1 ¾ |
53,8 |
50,8 |
55 |
44 |
|
22 |
7 |
29 |
14 |
20 |
35 |
1 ½ |
47,8 |
44,8 |
45 |
32 |
|
16 |
6 |
30 |
12 |
18 |
38 |
1 |
33,3 |
30,3 |
40 |
25 |
|
13 |
6 |
|
Примечания: трубные соединения для Dy, равного ¼, ½ и |
¾ чертить в |
|||||||||
масштабе 2:1, а для Dy, равного 3 и 4 - в масштабе 1:2. |
|
|
|
|
|||||||
14

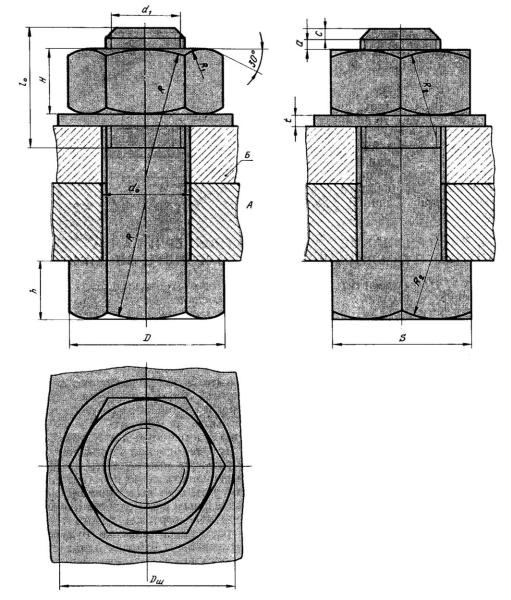

Рис. 10. Конструктивное изображение соединения болтом
-высота гайки H = 0,8 d;
-размер под ключ S = 1,75 d;
-наружный диаметр шайбы Dш = 2,2 d;
-высота шайбы t = 0,15 d;
-длина резьбы на стрежне болта l0 = 2 d + 6 мм;
-диаметр резьбы d1 = 0,85 d;
-свободный выступ болта а = 0,35 d;
-высота фаски c = 0,15 d;
-диаметр отверстия под болт d0 = 1,1 d;
-радиус дуги фаски: на главном виде R = 1,5 d, на крайних гранях R1 (по построению), на виде слева R2 = d;
-длина болта l = t1 + t2 + t + H + а (кратна 5 мм).
15
