Материал: Резьбовые соединения деталей. Методические указания по Начертательной геометрии и инженерной графике для студентов 1-го курса специальности 08.05.01. Иващенко Е.И

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Воронежский государственный архитектурно-строительный университет»

Кафедра информатики и графики

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ

Методические указания по «Начертательной геометрии и инженерной графике»

для студентов 1-го курса специальности 08.05.01 «Строительство уникальных зданий и сооружений»

Воронеж 2015

УДК 744 (07)

ББК 30.11я7

Составитель Е.И. Иващенко

Резьбовые соединения: метод. указания по «Начертательной геометрии и инженерной графике» для студ. спец. 08.05.01 «Строительство уникальных зданий и сооружений» / Воронежский ГАСУ; сост.: Е.И. Иващенко. - Воронеж,

2015. - 24 с.

Содержат пример выполнения и варианты заданий расчетно-графической работы по теме «Резьбовые соединения», теоретические сведения и тестовые материалы по темам «Основные параметры резьбы. Классификация резьб», «Условное изображение и обозначение резьбы по ГОСТ 2.311-68 «Резьбы»», «Обозначение и изображение резьбового соединения на чертеже» и «Изображение и обозначение стандартных резьбовых деталей» дидактической единицы «Соединение деталей. Изображение и обозначение резьбы».

Предназначены студентам 1-го курса специальности 08.05.01 «Строительство уникальных зданий и сооружений» для выполнения расчетнографической работы по теме «Резьбовые соединения», самостоятельной работы и подготовки к тестированию по теме «Соединение деталей. Изображение и обозначение резьбы».

Ил. 11. Табл. 3. Библиогр.: 13 назв.

УДК 744 (07)

ББК 30.11я7

Печатается по решению учебно-методического совета Воронежского ГАСУ

Рецензент - Е.В. Биндюкова, кандидат технических наук, доцент кафедры композиции и сохранения

архитектурно-градостроительного наследия Воронежского ГАСУ

2

ВВЕДЕНИЕ

Инженерная графика дает студентам умение и навыки, позволяющие излагать технические идеи с помощью чертежа. Основная цель дисциплины - выработка знаний и навыков, необходимых студентам для выполнения и чтения технических чертежей, выполнения эскизов деталей, конструкторской и технической документации производства.

Изучение курса инженерной графики основывается на теоретических положениях курса начертательной геометрии, а также на нормативных документах, и государственных стандартах ЕСКД (Единой системы конструкторской документации). В соответствии с ГОСТами ЕСКД устанавливаются форматы листов чертежей, масштабы, типы линий, шрифты, правила построения изображений (видов, разрезов, сечений), обозначения графических материалов и правила их нанесения на чертежах, правила нанесения размеров и надписей, построения аксонометрических проекций.

Инженерная графика - первая ступень обучения студентов, на которой изучают основные правила выполнения и оформления конструкторской документации. Полное овладение чертежом как средством выражения технической мысли и производственными документами, а также приобретение устойчивых навыков в черчении достигается в результате усвоения комплекса технических дисциплин соответствующего профиля, подкрепленного практикой курсового и дипломного проектирования.

СОЕДИНЕНИЯ ДЕТАЛЕЙ

В приборах, машинах, установках - во всевозможных изделиях машиностроения и других отраслей промышленности используются самые разнообразные по своему назначению, конструктивной форме, технологии изготовления виды соединения деталей. Соединения деталей могут быть разъемными и неразъемными.

Разъемные соединения - соединения деталей, которые можно многократно разъединять и соединять, не деформируя при этом ни соединяемые, ни крепежные детали. К ним относятся резьбовые соединения, соединения с применением штифтов, шпоночные соединения, а также шлицевые (зубчатые) соединения.

Неразъемные соединения - соединения, которые могут быть разобраны лишь при повреждении хотя бы одной из образующих соединения деталей. К ним относятся соединения: сварные, клепаные, полученные пайкой, склеиванием, сшиванием и при помощи металлических скоб.

ОСНОВНЫЕ ПАРАМЕТРЫ РЕЗЬБЫ. КЛАССИФИКАЦИЯ РЕЗЬБ

В машиностроении широко применяют детали, имеющие различные

3

резьбы, каждая из которых наиболее полно отвечает назначению и условиям функционирования резьбового соединения.

Резьба образуется при винтовом движении некоторой плоской фигуры, задающий так называемый профиль резьбы, расположенной в одной плоскости с осью поверхности вращения.

Основные параметры резьбы (рис. 1):

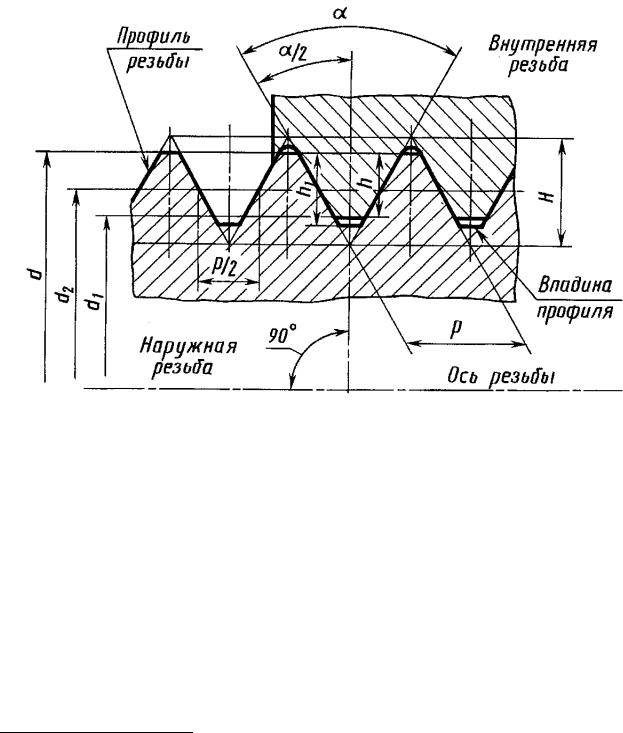

Рис. 1. Основные параметры резьбы

-наружный диаметр резьбы d(D1) - диаметр воображаемого кругового цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы. Этот диаметр принимают за номинальный и используют при обозначении резьбы;

-внутренний диаметр резьбы d1(D1)- диаметр воображаемого прямого цилиндра, описанного вокруг впадин наружной резьбы или вершин внутренней резьбы;

-профиль резьбы - контур сечения резьбы плоскостью, проходящей через

ееось;

-угол профиля - угол между боковыми сторонами профиля;

-шаг резьбы Р - расстояние по линии, параллельной оси резьбы, между средними точками ближайших одноименных боковых сторон профиля резьбы,

1 Диаметр наружной резьбы обозначают d, d1, d2, а диаметры внутренний резь-

бы D, D1, D2.

4

лежащими в одной осевой плоскости по одну сторону от оси резьбы;

- ход резьбы Ph - расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 3600, или - значение относительно осевого перемещения детали с резьбой за один оборот.

Сбег резьбы - участок неполного профиля в зоне перехода резьбы к гладкой части детали.

Длина резьбы - длина участка поверхности с резьбой, включая сбег и фас-

ку.

Классификация видов резьб по разным признакам приведена в табл. 1

5
