Дипломная (вкр): Разработка комплекса мер, направленных на исключение причин возникновения пожаров в зданиях общественного назначения

На исследование эксперту были представлены 7 фрагментов электропроводки (рисунок 3.1) и часть электромотора (рисунок 3.2). Объекты поступили на исследование упакованные в пакеты из полимерного материала. Пакеты опечатаны. На момент поступления в ФГБУ СЭУ ФПС ИПЛ по Пермскому краю упаковка нарушений не имела.

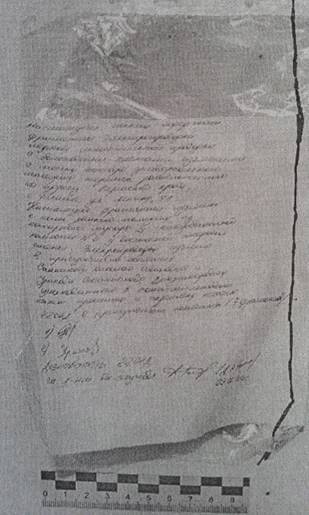

Рисунок 3.1 - Объекты, поступившие на исследование в упаковке

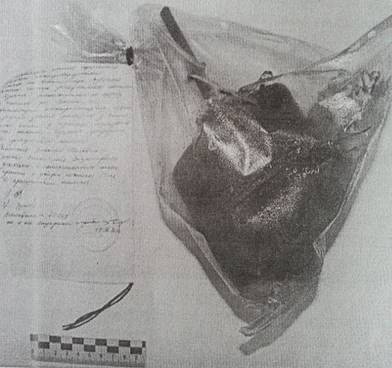

Рисунок 3.2 - Объекты, поступившие на исследование в упаковке

При осмотре фрагментов электропроводов экспертом был обнаружен локальный участок спекания жил медных проводников. Данное локальное спекание жил характерно для перегрузки. Однако, в отсутствие разрешения на металлографическое исследование, точная природа образования спекания экспертом определена не была.

На фрагменте электромотора, при внешнем осмотре, экспертом каких-либо оплавлений обнаружено не было.

3.2.2 Исследование пожара

Исходя из общепринятой методики исследования пожаров, для установления непосредственной (технической) причины пожара необходимо определить точное место первоначального возникновения горения - очаг пожара.

Согласно общим положениям, принятым в пожарно-технической экспертизе, под "очагом пожара" понимают место, в котором первоначально возникло горение.

Основными источниками информации при этом служат акт о пожаре, протоколы осмотра, фототаблицы, схемы, чертежи, а также результаты осмотра места пожара. Кроме того, при исследовании учитываются обстоятельства обнаружения, а также другие данные, содержащиеся в материалах дела показания свидетелей и очевидцев происшествия.

В общем случае, очаг возникновения пожара совпадает с местом наибольшего выгорания и разрушения материалов и конструкций, так как наибольшее разрушение обусловлено более длительным горением, т.е. фактором времени. Однако помимо продолжительности горения на степень термических повреждений также влияют условия газообмена, тактика и средства тушения, степень горючести материалов и т.д.

В идеальном случае, при ликвидации пожара на ранней стадии его развития, место первоначального возникновения горения характеризуется выраженной максимальной степенью термических повреждений. Конфигурация указанных повреждений образует основной признак места первоначального возникновения горения - очаговый конус, представляющий собой совокупность термических повреждений участков строительных конструкций, отделочных материалов, предметов мебели и т.п., геометрически представляющих собой конусообразную форму с расположением вершины конуса в месте нахождения источника зажигания.

Исследование характера и степени повреждения огнем производилось на основании анализа протокола осмотра места происшествия от 09 марта 2014 г.

Из протокола осмотра места пожара было установлено, что здание магазина одноэтажное размерами в плане 44x13,5 м с мансардным этажом. С юго-западной стороны имеется деревянный пристрой который от пожара не пострадал.

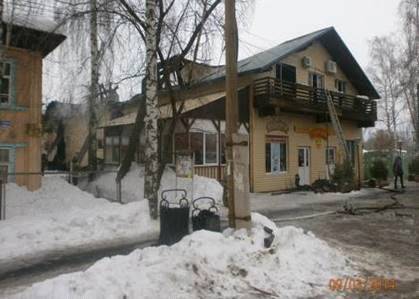

Рисунок 3.3 - Вид универсального магазина «Теремок» с мансардным этажом по адресу: Пермский край, Частинский район, с. Частые, ул. Ленина, 41.(ориентирующий снимок с юго - западной стороны)

Перекрытия между первым и мансардным этажом железобетонное. Кровля здания двухскатная, покрыта металлическим профильными листами по деревянной обрешетки. Перегородки и кровля мансардного этажа уничтожены огнем. Пол мансардного этажа выполненный из бруса и фанеры полностью уничтожен огнем. Перекрытие имеет следы высоких температур выраженные в трещинах и сквозных обрушениях. Фронтоны мансардного этажа выполненные из пеноблока, располагающиеся в северной и южной части мансардного этажа частично осыпались. Из анализа фототаблицы следует, что наибольшее разрушения строительных конструкций крыши мансардного этажа, а также перегородок его внутренней части наблюдаются в центральной части. Таким образом наибольшие термические повреждения мансардного этажа расположены в его центральной части.

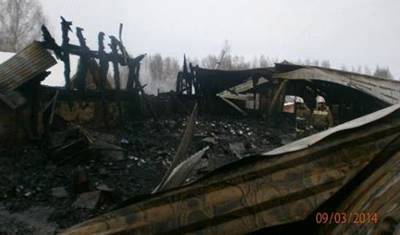

Рисунок 3.4 - Вид мансардного этажа универсального магазина «Теремок» с юго - восточной стороны)

Западная наружная стена от пожара не пострадала. Восточная стена имеет следы деформации металла над оконными проемами третьего и четвертого окна. Остекление третьего и четвертого окна отсутствует.

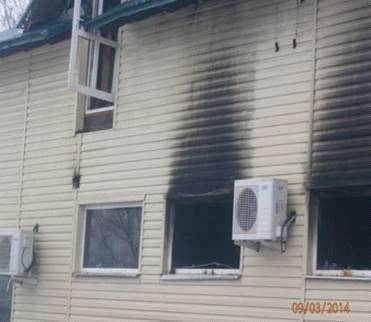

Рисунок 3.5 - Вид оконных проемов № 3,4 восточной стены, на которых представлены наибольшие термические повреждения (остекление отсутствует, над оконными проемами следы закопчения, на металлической балке в верхней части окна присутствуют цвета побежалости металла, деформация металла)

Внутреннее пространство первого этажа можно разделить на две основные части, а именно: фасовочная со складским помещением (склад) и торговый зал.

В помещении склада магазина на деревянных этажах расположенных возле стен помещения имеются обгоревшие части складируемого товара. Из анализа фототаблицы следует, что также обгорели и сами стеллажи. Складируемый товар и деревянные конструкции стеллажей имеют термические повреждения преимущественно в верхней части.

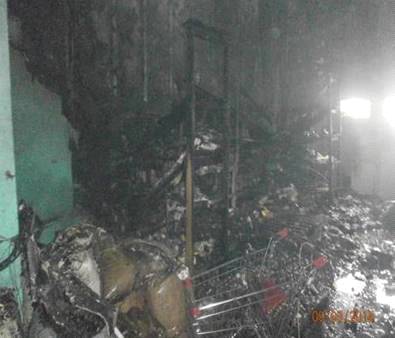

Рисунок 3.6 - Вид склада здания универсального магазина «Теремок» расположенного в северной стороне

В торговом зале подвесной потолок, а именно металлический каркас имеет следы деформации. Наибольшие следы деформации подвесного потолка расположены с восточной стороны торгового зала. Наибольшие термические повреждения наблюдаются на восточной стене у железобетонной колонны № 3. Данные повреждения выражены в деформации металлических стеллажей как в нижней так и в верхней части.

Таким образом, максимальные термические повреждения строения магазина имеются в центральной части мансардного этажа, верхней части склада и на восточной стене в районе колонны № 3 торгового зала.

Как известно, теплопередача, в том числе и на пожаре, осуществляется конвективным теплообменом (конвекцией), теплопроводностью внутри твердых тел и при непосредственном их контакте (кондукцией) и лучистым теплообменом.

Конвективные потоки над очагом возникают сразу с началом активного горения в очаге. Действие конвекции стимулирует подсос воздуха в зону горения и, соответственно, развитие процесса. Нагревая на своем пути конструкции, конвективные потоки приводят к их прогреву, разрушению, воспламенению сгораемых материалов. В спокойной атмосфере конвективный поток направлен вверх, поэтому локальные термические поражения образуются над очагом, а также на боковых ограждающих конструкциях. Также из протокола осмотра места происшествия известно, что между восточной стеной и перекрытием мансардного этажа имеется сквозное пространство (технический проем). Таким образом, предполагаем, что горение первоначально возникло на первом этаже в районе колонны № 3, а лишь потом, под воздействием конвективного потока, распространилось на конструкции мансардного этажа и крыши. Термические повреждения в верхней части складского помещения наиболее вероятно связаны с температурным воздействие от горения мансардного этажа.

В материалах проверки имеется акт о пожаре от 09.03.2014 г. из которого следует, что первоначально горение наблюдалось на первом этаже магазина. Из служебной записки врио начальника ПЧ-83 М.: "К моменту прибытия первого подразделения в 07 часов 08 минут, обстановка была следующей: наблюдалось открытое горение внутри первого этажа. К моменту прибытия в 07.15 РТП-2 М.. Обстановка была следующая: открытого горения не наблюдалось. Внутри здания на 1 и 2 этажах горения не наблюдалось, имелось сильное задымление густым черным дымом. После выхода звена из здания обнаружил открытое горение кровли здания". Следовательно, можно сделать вывод, что первоначально горение возникло на первом этаже магазина и было в данном месте ликвидировано, но в дальнейшем, из-за конструктивных особенностей здания, распространилось на кровлю.

В районе колонны № 3 расположены стеллажи. Наибольшая степень деформации наблюдается на стеллажах № 5 и № 6, расположенных в непосредственной близости от колонны. Деформации данных стеллажей имеют направление к восточной стене магазина. После снятия панелей стеллажей обнаружено, что обшивка восточной стены в месте расположения колонны уничтожена огнем. По мере удаления данного места в южной и северном направлении степень термических, повреждений на восточной стене уменьшается. В районе стеллажа № 4, расположенного в южной части восточной стены, и стеллажа № 7, расположенного в северной части восточной стены обшивка сохранилась.

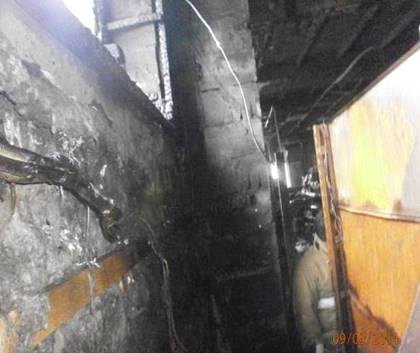

Рисунок 3.7 - Вид восточной стены здания универсального магазина «Теремок» в районе железобетонной колонны № 3, где представлены наибольшие термические повреждения, по мере удаления от данного участка степень термических повреждении уменьшается

Таким образом, исходя из материалов проверки, термодинамических законов и исследования представленных объектах можно сделать вывод, что наибольшие термические повреждения, наблюдаются внутри первого этажа магазина, у восточной его стены в месте расположения колонны № 3, а именно южной ее части.

На основании вышесказанного приходим к выводу, что очаг пожара располагался в торговом зале на южной части колонны № 3.

Под причиной пожара понимается явление или обстоятельство, непосредственно обусловившее первоначальное возникновение горения. Возникновение любого пожара всегда связано с наличием источника зажигания, послужившего импульсом для возникновения горения, который и является непосредственной технической причиной пожара.

Для определения источника зажигания в очаге пожара обычно применяются версионные методы исследования. На основании полных данных выдвигают все возможные технические версии об источнике зажигания.

Каждая выдвинутая версия последовательно исследуется, увязывается с материалами дела о пожаре. Технические версии, не имеющие пространственно- временной связи с материалами дела о пожаре, с характером процесса возникновения и развития пожара, событиями, предшествующими пожару, доказательно исключаются.

Перед проведением версионных исследований рассмотрим горючую среду очага пожара. В данном случае наиболее пожароопасной горючей средой могли явиться отделочные материалы стен. Данный материал склонен к воспламенению лишь от мощного источника зажигания.

Также из материалов проверки известно, что в месте предполагаемого очага пожара обнаружены фрагменты проводки и электрооборудования.

Следовательно, ввиду вышеизложенного, а также учитывая, что пожар произошел внутри помещения в темное время суток, представляется возможным выдвинуть и проанализировать следующие версии по непосредственной причине возгорания горючей среды, в зоне первоначального горения исследуемого пожара, имеющие для этого объективные основания, а именно:

.        Возникновение горения под воздействием источников зажигания, образование которых связано с аварийными явлениями при эксплуатации электрооборудования;

.        Воздействие открытого источника огня (поджог).

Рассмотрим данные версии в порядке их выдвижения

. К числу наиболее распространенных аварийных режимов, характерных для электросетей относят токовые перегрузки, повышенные переходные сопротивления и короткие замыкания (КЗ). Два первых аварийных режима в чистом виде наиболее часто встречаются на начальных этапах развития аварийных процессов, в процессе которых разрушается изоляция кабельных изделий с последующим возникновением коротких замыканий. Возникновение КЗ в электросети приводит к значительному увеличению тока (Iкз). При этом возможно образование следующих пожароопасных тепловых источников: электрической дуги, температура которой достигает до +6000 °С; раскаленных частиц металла токоведущих элементов, способные воспламенить горючие материалы, фрагменты изоляции, образующиеся в результате ее разрушения и воспламенения под воздействием протекающих токов КЗ.

При протекании вышеуказанных аварийных процессов воспламенение горючей нагрузки в очаге данного пожара возможно.

Из материалов проверки известно, что накануне пожара сотрудники данного магазина не раз чувствовали запах горелой пластмассы, а также выходило из строя холодильное оборудование. Данные признаки являются характерными для аварийных процессов в электросетях.

Из постановления о назначении пожарно-технической экспертизы, а также объяснений имеющихся в материалах проверки следует, что в месте установленного очага пожара под обшивкой стены располагалась электропроводка выполненная по горючему основанию (деревянным брускам). Находилась ли данная сеть под напряжением на момент возникновения пожара из материалов дела неизвестно. Однако, учитывая вышеуказанные характерные признаки протекания аварийных процессов можно предположить, что изначально мог происходить процесс низкотемпературного пиролиза.

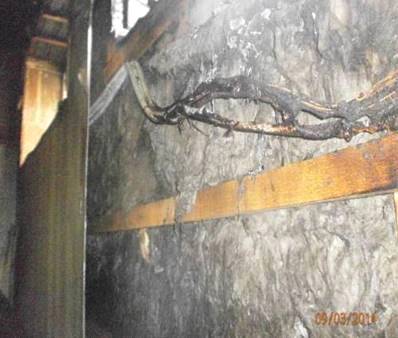

Рисунок 3.8 - Вид обшивки внутренних стен здания универсального магазина «Теремок» в районе железобетонной колонны № 3, где имеются следы оплавления изоляции проводов

Низкотемпературный пиролиз (тление) процесс не быстротечный и до перехода тления в пламенное горение может пройти от нескольких минут, а в условиях недостаточного газообмена до нескольких дней. В данном случае известно, что электропроводка была скрыта под обшивкой стен, что в свою очередь ограничивало доступ кислорода и увеличивало время перехода тления в пламенное горение.

Таким образом, версия о возникновении горения под воздействием источников зажигания, образование которых связано с аварийными явлениями при эксплуатации электрооборудования не исключается.

. Пожары на объектах торговли по причине поджога достаточно распространенное явление. Мотивами при этом могут служить: получение прибыли за счет страховки или компенсационных выплат, устранение конкурентов, уклонение от финансовых обязательств и т.п. Таким образом, необходимо рассмотреть поджог, как одну из причин данного пожара.

Под поджогом понимается возникновение горения под воздействием искусственно занесенного источника зажигания, а также создание благоприятной среды для последующего распространения пожара.

При отработке версии о поджоге устанавливается наличие (или отсутствие) признаков поджога - тех или иных фактов, сведений, которые могут указать на криминальный механизм возникновения горения или его вероятность.

Данные признаки можно разделить на косвенные и основные (квалификационные).

К косвенным признакам поджога относятся:

наличие по пути следования пожарных различных препятствий, которые носят подозрительно искусственный характер - заблокированные проезды, поваленные поперек проезжей части деревья, провода и кабели, контейнеры с мусором, открытые гидранты и люки, толпы народа, мешающие проезду;

поспешно убегающих или отъезжающих людей;
