Материал: Разработка информационной системы по учету движения материалов на складе

Постановка задачи

Основное преимущество автоматизации - это сокращение избыточности хранимых данных, а следовательно, экономия объема используемой памяти, уменьшение затрат на многократные операции обновления избыточных копий и устранение возможности возникновения противоречий из-за хранения в разных местах сведений об одном и том же объекте, увеличение степени достоверности информации и увеличение скорости обработки информации; излишнее количество внутренних промежуточных документов, различных журналов, папок, заявок и т.д., повторное внесение одной и той же информации в различные промежуточные документы. Также значительно сокращает время автоматический поиск информации, который производится из специальных экранных форм, в которых указываются параметры поиска объекта. информационный система моделирование управление

Под автоматизированной системой понимается система методов и способов сбора, накопления, хранения, поиска, обработки и защиты управленческой информации на основе применения развитого программного обеспечения, средств вычислительной техники и связи, а также способов, с помощью которых эта информация предоставляется пользователям.

Структура конкретной автоматизированной системы для своей реализации предполагает наличие трех компонентов: комплекса технических средств, состоящего из средств вычислительной, коммуникационной и организационной техники; системы программных средств, состоящей из системного (общего) и прикладного программного обеспечения; системы организационно-методического обеспечения, включающей инструктивные и нормативно-методические материалы по организации работы управленческого и технического персонала в рамках конкретной автоматизированной системы обеспечения управленческой деятельности.

Потребности проектировщиков баз данных в более удобных и мощных средствах моделирования предметной области вызвали к жизни направление семантических моделей данных. Притом, что любая развитая семантическая модель данных, как и реляционная модель, включает структурную, манипуляционную и целостную части, главным назначением семантических моделей является обеспечение возможности выражения семантики данных. Наиболее простым является составление ER-диаграммы. ER-диаграмма просто реализуется в реляционную модель: сущность становится таблицей, атрибуты - идентификаторами преобразуются в первичные ключи, а остальные атрибуты - в столбцы.

Бизнес-процессы - это последовательность взаимосвязанных активностей или задач, которые приводят к созданию определенного продукта или услуги для потребителей. Часто бизнес-процессы визуализируют при помощи блок-схемы бизнес-процессов. Бизнес-процесс начинается со спроса потребителя и заканчивается его удовлетворением. Бизнес-процесс может быть декомпозирован на несколько подпроцессов, которые имеют собственные атрибуты, однако также направлены на достижение цели основного бизнес-процесса. При описании бизнес-процессов используются различные методологии и соответствующие нотации, такие как: IDEF0, IDEF3, DFD.

В данной работе в качестве СУБД была выбрана система управления реляционной базой данных Microsoft Access, включающей все необходимые инструментальные средства для создания локальной базы данных. В ее файле могут храниться не только данные, но и объекты интерфейса: отчеты, формы, запросы.

Анализ информационных потребностей пользователей

В зависимости от поставщика решения, реализация основных и сопутствующих функций по управлению складом может существенно различаться, однако общим остается принцип построения логики процессов размещения, комплектации, приема, отгрузки на базе концепций «товар», «место хранения», «количество», «единица измерения», «заказ».

Минимальная функциональность системы автоматизации склада:

• · Инструменты для обеспечения адресного хранения.
• · Мониторинг исполнения заданий в режиме реального времени.
• · Встроенные средства интеграции с технологическим оборудованием для сбора данных.

Системы автоматизации склада это большие, сложные, высокотехнологические продукты, которые потребуют комплексного внедрения и квалифицированных специалистов для настройки и последующей работы.

Информационной система должна давать полную, достоверную информацию и отвечать на любые вопросы, в пределах предметной области. Поэтому крайне важно иметь эффективные средства автоматизации всех этапов реализации проекта.

Проектирование информационной системы

На этапе проектирования информационной системы формируется модель данных. Проектировщики в качестве исходной информации получают результаты анализа. Конечным продуктом этапа проектирования являются:

• · схема базы данных (на основании ER-модели, разработанной на этапе анализа);
• · набор спецификаций модулей системы (они строятся на базе моделей функций).

Моделирование бизнес-процессов

Я использовал три методологии: IDEF0, DFD и IDEF3, позволяющие анализировать деятельность предприятия с трех ключевых точек зрения:

• · С точки зрения функциональности системы. В рамках методологии IDEF0 бизнес-процесс представляется в виде набора элементов-работ, которые взаимодействуют между собой, а также показывается информационные, людские и производственные ресурсы, потребляемые каждой работой.
• · С точки зрения потоков информации (документооборота) в системе. Диаграммы DFD могут дополнить то, что уже отражено в модели IDEF3, поскольку они описывают потоки данных, позволяя проследить, каким образом происходит обмен информацией между бизнес-функциями внутри системы. В тоже время диаграммы DFD оставляют без внимания взаимодействие между бизнес-функциями.
• · С точки зрения последовательности выполняемых работ. Более точную картину можно получить, дополнив модель диаграммами IDEF3. Этот метод привлекает внимание к очередности выполнения событий. В IDEF3 включены элементы логики, что позволяет моделировать и анализировать альтернативные сценарии развития бизнес-процесса.

Нотация IDEF0

Нотация IDEF0 (Integration Definition for Function Modeling) была разработана на основе методологии структурного анализа и проектирования SADT, утверждена в качестве стандарта США и успешно эксплуатируется во многих проектах, связанных с описанием деятельности предприятий.

IDEF0 может быть использована для моделирования широкого класса систем.

Для новых систем применение IDEF0 имеет своей целью определение требований и указание функций для последующей разработки системы, отвечающей поставленным требованиям и реализующей выделенные функции.

Для существующих систем IDEF0 может быть использована для анализа функций, выполняемых системой и отображения механизмов, посредством которых эти функции выполняются.

Результатом применения IDEF0 к некоторой системе является модель этой системы, состоящая из иерархически упорядоченного набора диаграмм, текста документации и словарей, связанных друг с другом с помощью перекрестных ссылок.

Контекстная диаграмма -- это модель, представляющая систему как набор иерархических действий, в которой каждое действие преобразует некоторый объект или набор объектов. Высшее действие иерархии называется действием контекста -- это самый высокий уровень, который непосредственно описывает систему. Уровни ниже называются порожденными декомпозициями и представляют подпроцессы родительского действия.

При создании модели сначала необходимо изобразить самый высокий уровень -- действие контекста. Наименование действия описывает систему непосредственно и, как правило, состоит из одного активного глагола в сочетании с обобщающим существительным, которое разъясняет цель деятельности с точки зрения самого общего взгляда на систему.

Каждый блок может иметь различные типы связанных с ним стрелок. Стрелки обозначают людей, место, вещи, понятия или события. Стрелки связывают границы диаграммы с блоками, а также действия (блоки) на диаграмме между собой. В диаграммах IDEF0 имеется четыре основных типа стрелок.

Вход блока представляет материал или информацию, которая должна быть использована или преобразована блоком, чтобы произвести продукцию (выпуск). Стрелки входа всегда направляются в левую сторону блока. Стрелки входа необязательны, так как не все действия могут преобразовать или изменять (заменять) что-либо.

Каждый блок должен иметь по крайней мере одну стрелку контроля (управления). Управление всегда входит в вершину блока. Управление, как правило, представляется в виде правил, инструкций, политики компании, процедур или стандартов. Оно влияет на деятельность без фактического преобразования чего-либо. Управление может также использоваться для описания процедуры начала или окончания выполнения действия.

Стрелки выхода (выпуска) - это материал или информация, произведенная блоком. Каждый блок должен иметь по крайней мере одну стрелку выхода (выпуска). Процессы, которые не производят продукции (выпуска), лучше не моделировать вообще.

Механизмы исполнения - это те ресурсы, которые обеспечивают выполнение действия. В качестве механизма исполнения могут быть рассмотрены персонал компании, машины или оборудование, которые обеспечивают выполнение деятельности. Стрелка механизма может отсутствовать, если определено, что это не важно для работы блока.

Для проанализированной предметной области построим контекстную диаграмму

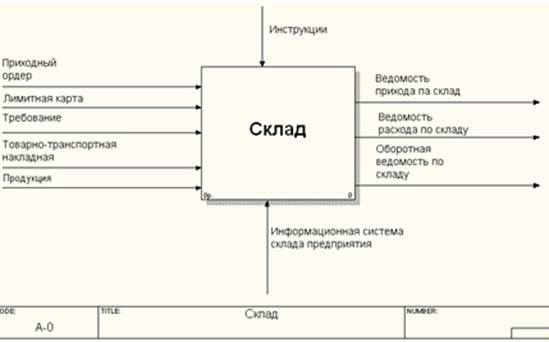

Рис.1. Контекстная диаграмма

Декомпозиционное разложение модели используется в моделировании бизнес-процессов, для того чтобы дать более подробное описание блоков. Каждое из этих действий может в свою очередь быть декомпозировано. При каждой декомпозиции блока создается новая диаграмма. Число декомпозиций не ограничено и полностью зависит от уровня сложности, который необходимо показать в модели.

Декомпозируем контекстную диаграмму на 3 функциональных блока (Рис.2):

• · Приемка товара на склад;
• · Хранение и переучет продукции;
• · Отгрузка продукции.

Рис. 2. Диаграмма IDEF0
