Материал: Расчет и конструирование валов. методические указания к выполнению практических работ по дисциплине «Детали машин и основы конструирования». Демидов А.В

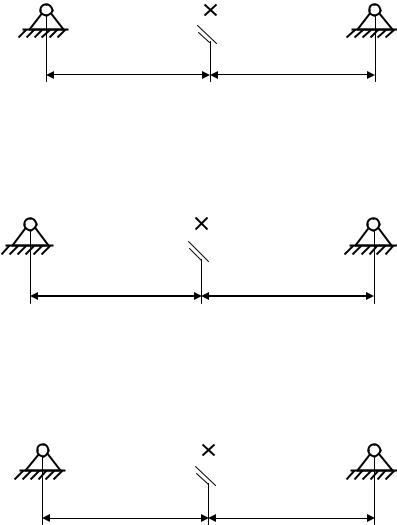

Вариант 4 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 30 мм. Делительный диаметр зубчатого колеса 130 мм.
A |
|
|
B |
|
|
|
|
|
|
|
|
|
|
|
90 мм |
90 мм |
Вариант 5 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 35 мм. Делительный диаметр зубчатого колеса 150 мм.
A |
|
|
B |
|
|
|
|
|
|
|
|
|
|
|
100 мм |
100 мм |
.
Вариант 6 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 40 мм. Делительный диаметр зубчатого колеса 150 мм.
A |
|
|
B |
|
|
|
|
|
|
|
|
|
|
|
140 мм |
140 мм |
6

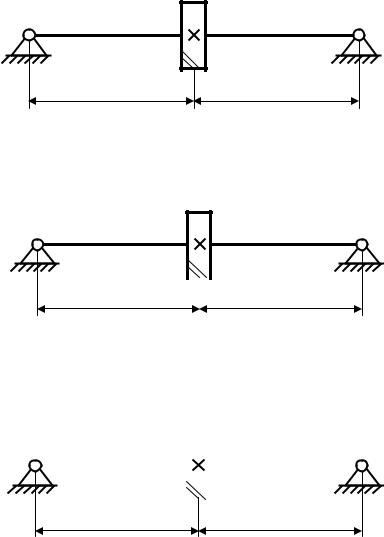

Вариант 7 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 45 мм. Делительный диаметр зубчатого колеса 200 мм.
A |
B |
150 мм |
150 мм |
Ва- |
|
риант 8 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 50 мм. Делительный диаметр зубчатого колеса 220 мм.
A |
B |
150 мм |
|
|
150 мм |
|
|
|
|
Вариант 9 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 55 мм. Делительный диаметр зубчатого колеса 240 мм.
A |
|
|
B |
|
|
|
|
|
|
170 мм |
170 мм |
7

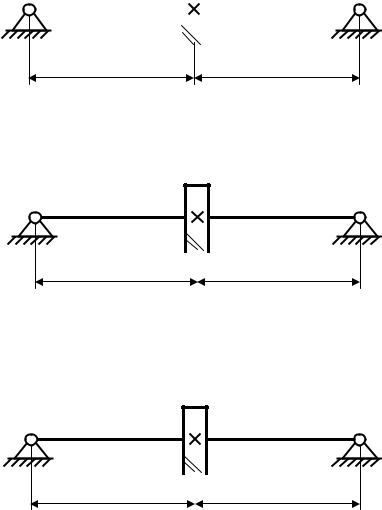

Вариант 10 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=15 МПа. Диаметр вала под колесом 60 мм. Делительный диаметр зубчатого колеса 260 мм.
A |
|
|
B |
|
|
|
|
|
|
|
|
|
|
|
170 мм |
170 мм |
Вариант 11 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 65 мм. Делительный диаметр зубчатого колеса 300 мм.
A |
B |
180 мм |
|
|
180 мм |
|
|
|
|
Вариант 12 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 70 мм. Делительный диаметр зубчатого колеса 280 мм.
A |
B |
200 мм |
|
|
200 мм |
|
|
|
|
8

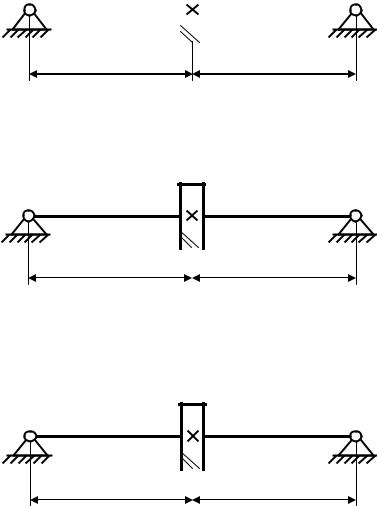

Вариант 13 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 75 мм. Делительный диаметр зубчатого колеса 320 мм.
A |
|
|
B |
|
|
|
|
|
|
200 мм |
200 мм |
Вариант 14 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 80 мм. Делительный диаметр зубчатого колеса 350 мм.
A |
B |
200 мм |
|
|
200 мм |
|
|
|
|
Вариант 15 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 85 мм. Делительный диаметр зубчатого колеса 350 мм.
A |
B |
300 мм |
|
|
300 мм |
|
|
|
|
9

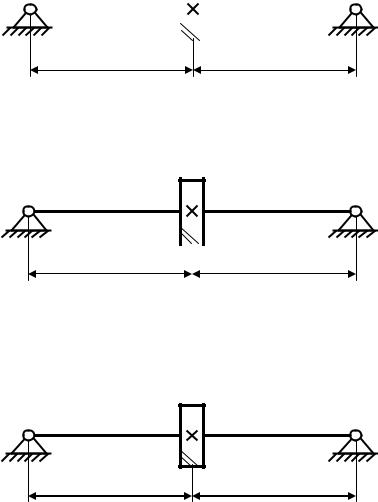

Вариант 16 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 90 мм. Делительный диаметр зубчатого колеса 400 мм.
A |
|
|
B |
|
|
|
|
|
|
300 мм |
340 мм |
Вариант 17 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 30 мм. Делительный диаметр зубчатого колеса 100 мм.
A |
B |
120 мм |
|
|
160 мм |
|
|
|
|
Вариант 18 Материал вала – сталь 45. Принять допускаемое напря-
жение при кручении вала [ ]=20 МПа. Диаметр вала под колесом 35 мм. Делительный диаметр зубчатого колеса 150 мм.
A |
B |
110 мм |
160 мм |
|
10 |
