Материал: Радионавигационные системы и комплексы. лабораторный практикум. Федоров С.М., Сиваш М.А

Настоятельно рекомендуется использовать разные папки для нескольких экземпляров.

Работа программы

Начиная с нажатия кнопки «START», некоторые параметры из подключенного(ых) ключа(ей) отображаются на дисплее списка. Особое внимание следует обратить на следующие данные (рис. 24).

RTL1090 открывает socket TCP на порту 31001 (для первого ключа) и на порту 31001 + deviceID x 10 (для других тюнеров). В Planeplotter установите Mode-S receiver -> Beast receiver -> «Setup TCP client» на IP-адрес и этот порт 31001 -> 127.0.0.1:31001. Выберите Mode-S/ADS-B и RTL DONGLE в «I/O dialog».

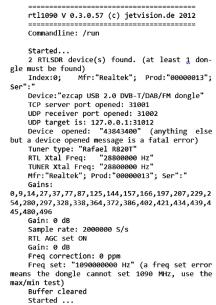

Рис. 24. Параметры подключенного(ых) ключа(ей)

40

Индикаторы внизу программы:

синие светодиоды:

количество действительных пакетов, данных в секунду: 0-LED-10-LED-20-LED-40-LED-80-LED-120-LED-> 120;

оранжевый светодиод:

данные, отправленные / полученные в / из концентратора UDP;

голубой светодиод:

клиент подключен к сокету TCP3 типа 30003;

зеленый светодиод:

planeplotter подключен к TCP-порту 310x1;

фиолетовый светодиод:

клиент подключен к серверу данных HTTP; Светодиод красного цвета, если ответ недействителен.

Программное обеспечение визуального мониторинга и наблюдения параметров воздушных объектов «ADS-B Scope»

ADS-B Scope представляет собой программу для визуального мониторинга воздушных объектов в реальном времени. С её помощью выполняется оперативное наблюдение различных параметров каждого из обнаруженных объектов.

Декодированные данные ПО получает при локальном подключении к программе RTL1090, которая перед отправкой декодированной информации получает ее из радиосигнала, принимаемого тюнером RTL-SDR R820T на частоте 1090 МГц.

Данное ПО обладает достаточно мощными возможностями, например, возможность работы с несколькими декодерами – adsbScope, Beast, RTL1090, ADSB# (рис. 25).

41

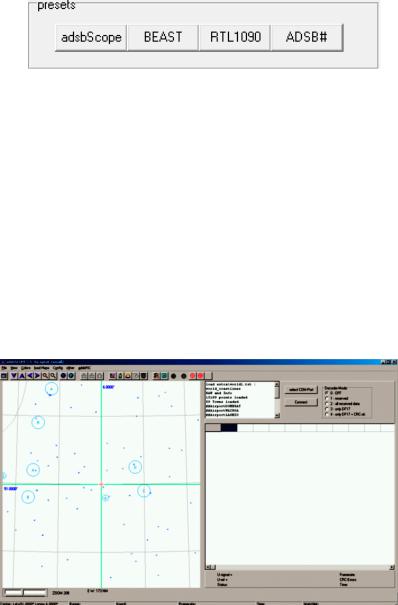

Рис. 25. Подключаемые в настройках декодеры ADS-B информации

Для работы с программой, запустите исполняемый файл adsbscope27_16384.exe или adsbscope27_256.exe из папки с вышеописанным ПО. Через несколько секунд вы увидите основное окно программы (рис. 26).

В левой части окна программы вы можете увидеть окно навигации и панель инструментов для управления им (рис. 27, 28). Используйте мышь внутри данного окна, чтобы изменить уровень масштабирования (при нажатии правой кнопки мыши) и расположение центра навигационного окна (при нажатии левой кнопки мыши), пока в центре не будет показано ваше достоверное местоположение. Уровень масштабирования должен быть достаточно большим.

Рис. 26. Основное окно программы

42

Рис. 27. Навигационное окно

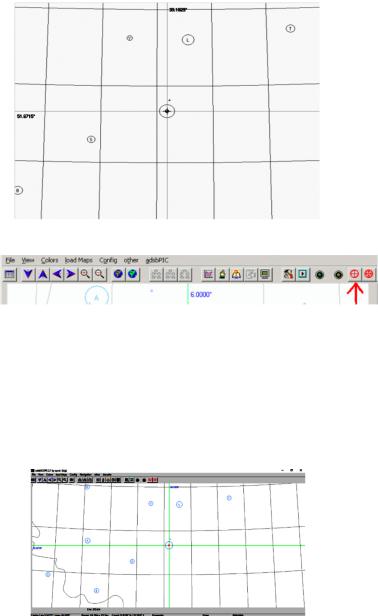

Рис. 28. Указание выбранного местоположения как ц ентр карты навигационного окна

Появится диалоговое окно с предупреждением - нажмите кнопку «ОК». Если необходимо только ви зуально наблюдать движение обнаруженных воздушных о бъектов, нажмите на кнопку , по которой в окне программы будет отображаться только навигационное окно (рис. 29):

Рис. 29. Навигационное окно без дополнител ьной информации об объектах

43

Для того, чтобы установить выбранное местоположение по умолчанию при дальнейших запусках программы, нажимаем File и далее save default.

Для осуществления визуального мониторинга, а также наблюдения параметров каждого обнаруженного воздушного объекта необходимо синхронизировать программу ADS-B Scope c программой-декодером RTL1090.

Очень важно учитывать тот факт, что радиомониторинг движения воздушных объектов удобнее всего выполнять в тех городах, где имеется аэропорт (возможность увидеть большее количество самолетов и максимально короткое время ожидания получения информации о них), хотя если уделить данному процессу намного больше времени, то в течение 1 – 3 часов возможно «поймать» воздушный объект, находясь в небольшом поселке.

2.3. ДОМАШНЕЕ ЗАДАНИЕ И УКАЗАНИЯ ПО ЕГО ВЫПОЛНЕНИЮ

Изучить технологию мониторинга воздушных объектов ADS-B:

–общие сведения;

–особенности современного использования;

–принцип работы;

–преимущества и недостатки.

2.4. ЛАБОРАТОРНОЕ ЗАДАНИЕ И УКАЗАНИЯ ПО ЕГО ВЫПОЛНЕНИЮ

1. Проверить комплектность лабораторного стенда RTL_SDR-R820T2:

– SDR-РПУ RTL820T2 c интерфейсом подключения к ПК USB 2.0 и разъемом подключения антенны MCX;

44
